Стеклопластиковая арматура: характеристики, применение, фото, видео

1. Что собой представляет арматура из стеклопластика
2. Особенности структуры
3. Основные свойства
4. Как и из чего производят стеклопластиковую арматуру
5. Параметры – вес, диаметр, шаг навивки
6. Виды стеклопластиковой арматуры и сферы ее применения
7. Что лучше – стеклопластик или сталь?

Стеклопластиковая арматура, появившаяся на отечественном рынке относительно недавно, стала достойной альтернативой традиционным пруткам, изготовленным из металла. Стеклоарматура, как еще называют данный материал, обладает многими уникальными характеристиками, которые выгодно выделяют ее среди других изделий подобного назначения. Между тем подходить к выбору арматуры из стеклопластика следует очень взвешенно.

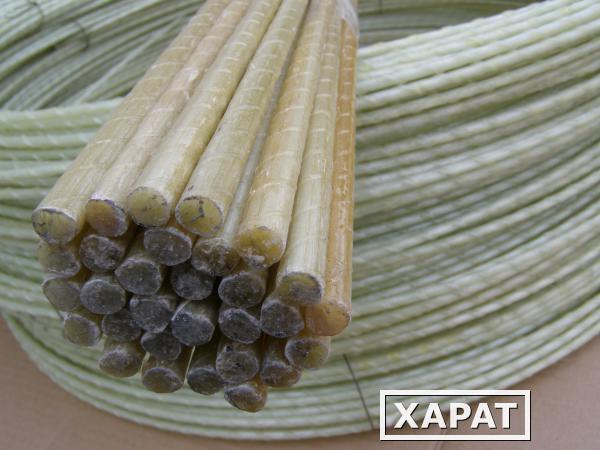

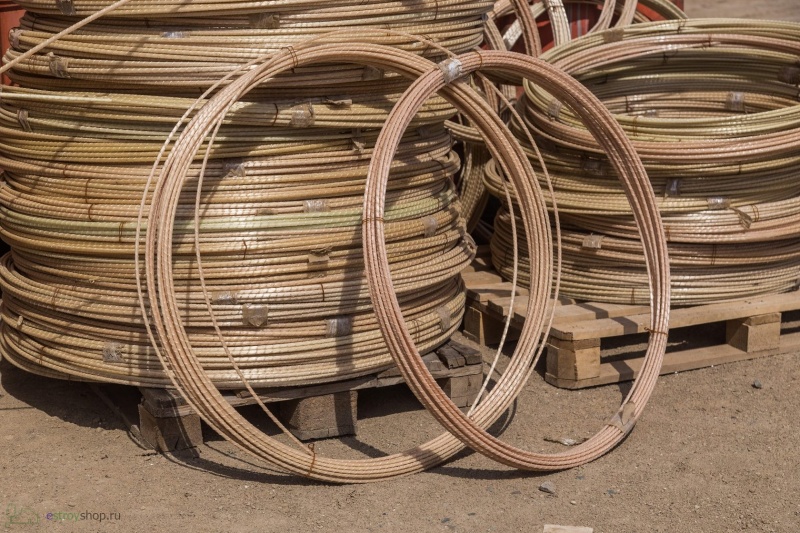

Стеклопластиковая арматура в пачках

Что собой представляет арматура из стеклопластика

Стеклопластиковая арматура, если разбираться в ее конструктивных особенностях, представляет собой неметаллический стержень, на поверхность которого нанесена навивка из стекловолокна. Диаметр спиралевидного профиля арматуры, изготовленной из композитных материалов, может варьироваться в интервале 4–18 мм. Если диаметр прутка такой арматуры не превышает 10 мм, то она отпускается заказчику в бухтах, если превышает – то прутками, длина которых может доходить до 12 метров.

Для изготовления композитной арматуры могут быть использованы различные типы армирующих наполнителей, в зависимости от этого она подразделяется на несколько категорий:

• АСК – изделия, изготовленные на основе стеклопластика;
• АУК – углекомпозитные армирующие изделия;
• АКК – арматура, выполненная из комбинированных композитных материалов.

На отечественном рынке наибольшее распространение получила стеклопластиковая арматура.

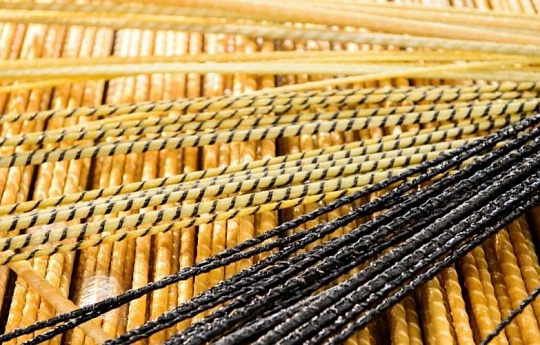

Различные стержни стеклопластиковой арматуры

Особенности структуры

Стеклопластиковая арматура – это не просто пруток из композитного материала. Она состоит из двух основных частей.

• Внутренний стержень представляет собой параллельно расположенные волокна стеклопластика, соединенные между собой при помощи полимерной смолы. Отдельные производители выпускают арматуру, волокна внутреннего ствола которой не параллельны друг другу, а завиты в косичку. Следует отметить, что именно внутренний стержень арматуры из стеклопластика формирует ее прочностные характеристики.
• Внешний слой арматурного прутка, изготовленного из стеклопластика, может быть выполнен в виде двунаправленной навивки из волокон композитного материала либо в виде напыления мелкофракционного абразивного порошка.

Стеклопластиковые арматурные стержни с абразивным напылением

Конструктивное исполнение арматурных прутков из стеклопластика, которое во многом определяет их технические и прочностные характеристики, зависит от фантазии производителей и применяемых ими технологий изготовления данного материала.

Основные свойства

Стеклопластиковая арматура, согласно результатам многочисленных исследований, проведенных компетентными организациями, обладает рядом характеристик, выгодно отличающих ее от других материалов подобного назначения.

• Арматурные прутки из стеклопластика обладают небольшой массой, которая меньше веса аналогичных изделий из металла в 9 раз.
• Стеклопластиковая арматура, в отличие от изделий из металла, очень устойчива к коррозии, отлично противостоит воздействию кислой, щелочной и соленой сред. Если сравнивать коррозионную устойчивость такой арматуры с аналогичными свойствами изделий из стали, то она выше в 10 раз.
• Свойство проводить тепло у стеклопластиковой арматуры значительно ниже, чем у изделий из металла, что минимизирует риск возникновения мостиков холода при ее использовании.
• За счет того, что арматура из стеклопластика транспортируется значительно проще, а срок ее эксплуатации значительно дольше, чем у металлической, ее применение более выгодно в финансовом плане.
• Стеклопластиковая арматура – это диэлектрический материал, который не проводит электрический ток, обладает абсолютной прозрачностью для электромагнитных волн.
• Использовать такой материал для создания армирующих конструкций значительно проще, чем металлические прутки, для этого нет необходимости в применении сварочного оборудования и технических устройств для резки металла.

Сравнительные характеристики стальной и стеклопластиковой арматуры

Благодаря своим бесспорным достоинствам стеклопластиковая арматура, появившись относительно недавно на отечественном рынке, уже успела завоевать высокую популярность как у крупных строительных организаций, так и у частных застройщиков. Между тем обладает такая арматура и рядом недостатков, к наиболее значимым из которых следует отнести:

• достаточно низкий модуль упругости;
• не слишком высокую термическую устойчивость.

Низкий модуль упругости стеклопластиковой арматуры является плюсом при изготовлении каркасов для укрепления фундамента, но большим минусом в том случае, если она используется для армирования плит перекрытия. При необходимости обращения в таких случаях именно к этой арматуре предварительно необходимо провести тщательные расчеты.

График замены стальной арматуры на композитную

Невысокая термическая устойчивость стеклопластиковой арматуры является более серьезным недостатком, ограничивающим ее применение. Несмотря на то, что такая арматура относится к категории самозатухающих материалов и не способна служить источником распространения огня при ее применении в бетонных конструкциях, при высоких температурах она утрачивает свои прочностные характеристики. По этой причине использоваться такая арматура может только для укрепления тех конструкций, которые не подвергаются воздействию высоких температур в процессе эксплуатации.

Еще одним значимым недостатком арматуры, изготовленной из стеклопластика, следует отнести то, что со временем она утрачивает свои прочностные характеристики. Этот процесс значительно ускоряется, если она подвергается воздействию щелочных сред. Между тем такого недостатка можно избежать, если применять стеклопластиковую арматуру, изготовленную с добавлением редкоземельных металлов.

Как и из чего производят стеклопластиковую арматуру

Многим стеклопластиковая арматура знакома не только по фото в интернете, но и на практике применения в строительстве, однако мало кто знает, как она производится. Технологический процесс производства арматурных прутков из стеклопластика, за которым очень интересно наблюдать по видео, легко поддается автоматизации и может быть реализован на базе как крупных, так и небольших производственных предприятий.

Технологическая линия производства стеклопластиковой арматуры

Для изготовления такого строительного материала прежде всего необходимо подготовить сырье, в качестве которого используется алюмоборсиликатное стекло. Чтобы придать исходному сырью требуемую степень тягучести, его расплавляют в специальных печах и уже из полученной массы вытягивают нити, толщина которых составляет 10–20 микрон. Толщина полученных нитей настолько невелика, что, если снять их на фото или видео, то без увеличения полученной картинки их не разглядеть. На стеклонити при помощи специального устройства наносится маслосодержащий состав. Затем из них формируются пучки, которые получили название стеклоровинга. Именно такие пучки, собранные из множества тонких нитей, являются основой стеклопластиковой арматуры и во многом формируют ее технические и прочностные характеристики.

Устройство подогрева и разделения нитей

После того как нити из стеклопластика подготовлены, они подаются на производственную линию, где их и превращают в арматурные прутки различного диаметра и разной длины. Дальнейший технологический процесс, познакомиться с которым можно по многочисленным видео в интернете, выглядит следующим образом.

• Через специальное оборудование (шпулярник) нити подаются на натяжное устройство, которое одновременно выполняет две задачи: выравнивает напряжение, имеющееся в стеклонитях, располагает их в определенной последовательности и формирует будущий арматурный стержень.
• Пучки нитей, на поверхность которых предварительно был нанесен маслосодержащий состав, обдаются горячим воздухом, что необходимо не только для их просушки, но и для незначительного нагревания.
• Прогретые до требуемой температуры пучки нитей опускаются в специальные ванны, где пропитываются связующим веществом, также нагретым до определенной температуры.
• Потом пучки нитей пропускаются через механизм, при помощи которого выполняется окончательное формирование арматурного стержня требуемого диаметра.
• Если изготавливается арматура не с гладким, а с рельефным профилем, то сразу после выхода из калибровочного механизма осуществляется навивка пучков из стеклонитей на основной стержень.
• Чтобы ускорить процесс полимеризации связующих смол, готовый арматурный пруток подается в туннельную печь, перед входом в которую на прутки, изготавливаемые без навивки, наносится слой мелкофракционного песка.
• После выхода из печи, когда стеклопластиковая арматура практически готова, стержни охлаждают при помощи проточной воды и подают на резку либо на механизм их сматывания в бухты.

Отрезной механизм – последнее звено в производстве композитной арматуры

Таким образом, технологический процесс изготовления стеклопластиковой арматуры не такой сложный, о чем можно судить даже по фото или видео его отдельных этапов. Между тем такой процесс требует использования специального оборудования и строгого соблюдения всех режимов.

На видео ниже можно более наглядно ознакомиться с процессом производства композитной стеклоарматуры на примере работы производственной линии ТЛКА-2.

Параметры – вес, диаметр, шаг навивки

Арматура, для изготовления которой используется стекловолокно, характеризуется рядом параметров, определяющих область ее применения. К наиболее значимым относятся:

• вес одного погонного метра арматурного прутка;
• для изделий с рельефным профилем – шаг навивки пучков стекловолокна на их поверхности;
• диаметр арматурного стержня.

На сегодняшний день арматура с рельефным профилем выпускается преимущественно с шагом навивки, равным 15 мм.

Выбор диаметра стеклопластиковой арматуры

Наружный диаметр арматурного прутка характеризуется номером, который присваивается изделию в соответствии с Техническими условиями производства подобной продукции. В соответствии с ТУ, арматурные прутки из стекловолокна сегодня выпускаются под следующими номерами: 4; 5; 5,5; 6; 7; 8; 10; 12; 14; 16; 18. Вес погонного метра арматурных прутков из стекловолокна, представленных на современном рынке, варьируется в пределах 0,02–0,42 кг.

Виды стеклопластиковой арматуры и сферы ее применения

Арматура, для производства которой используется стекловолокно, имеет множество разновидностей, различающихся между собой не только по диаметру и форме профиля (гладкая и с рифлением), но и по области использования. Так, специалисты выделяют стеклопластиковую арматуру:

• рабочую;
• монтажную;
• распределительную;
• специально предназначенную для армирования бетонных конструкций.

В зависимости от решаемых задач такая арматура может использоваться в виде:

• штучных прутков;
• элементов армирующих сеток;
• арматурных каркасов различной конструкции и габаритов.

Арматурная стеклопластиковая сетка 100х100 мм

Несмотря на то, что арматура, изготовленная из стеклопластика, появилась на отечественном рынке недавно, предприятия, строительные компании и частные лица уже достаточно активно используют ее для решения различных задач. Так, набирает популярность применение стеклопластиковой арматуры в строительстве. С ее помощью армируют фундаменты и другие конструкции из бетона (дренажные колодцы, стены и др.), ее применяют для укрепления кладки, выполняемой из кирпича и блочных материалов. Технические характеристики стеклопластиковой арматуры позволяют успешно использовать ее в дорожном строительстве: для армирования дорожного полотна, укрепления насыпей и слабых оснований, создания монолитных бетонных оснований.

Частные лица, самостоятельно занимающиеся строительством у себя на приусадебном участке или на даче, также успели оценить достоинства данного материала. Интересен опыт применения стеклопластиковой арматуры на дачах и в огородах частных домов в качестве дуг для возведения парников. В интернете можно найти множество фото таких аккуратных и надежных конструкций, которые не подвержены коррозии, легко ставятся и так же легко демонтируются.

Каркас самодельного парника из стеклопластиковой арматуры

Большим преимуществом использования такого материала (особенно для частных лиц) является простота его транспортировки. Смотанную в компактную бухту стеклопластиковую арматуру можно увезти даже на легковом автомобиле, чего нельзя сказать об изделиях из металла.

Что лучше – стеклопластик или сталь?

Чтобы ответить на вопрос, какую арматуру лучше использовать – стальную или стеклопластиковую, – следует сравнить основные параметры этих материалов.

• Если арматурные прутки из стали обладают и упругостью, и пластичностью, то стеклопластиковые изделия – только упругостью.
• По пределу прочности стеклопластиковые изделия значительно превосходят металлические: 1300 и 390 МПа соответственно.
• Более предпочтительным является стекловолокно и по коэффициенту теплопроводности: 0,35 Вт/м*С0 – против 46 у стали.
• Плотность арматурных прутков из стали составляет 7850 кг/м3, из стекловолокна – 1900 кг/м3.
• Изделия из стекловолокна, в отличие от арматурных прутков из стали, обладают исключительной коррозионной устойчивостью.
• Стекловолокно – это диэлектрический материал, поэтому изделия из него не проводят электрический ток, отличаются абсолютной прозрачностью для электромагнитных волн, что особенно важно при строительстве сооружений определенного назначения (лаборатории, исследовательские центры и др.).

Между тем изделия из стекловолокна недостаточно хорошо работают на изгиб, что ограничивает их применение для армирования плит перекрытия и других сильно нагруженных бетонных конструкций. Экономическая целесообразность использования арматурных прутков, изготовленных из композитных материалов, заключается еще и в том, что их можно приобрести ровно такое количество, которое вам необходимо, что делает их применение практически безотходным.

Резюмируем все вышесказанное. Даже учитывая все уникальные характеристики композитной арматуры, применять ее следует очень обдуманно и только в тех сферах, где данный материал проявляет себя лучше всего. Нежелательно использовать такую арматуру для укрепления бетонных конструкций, которые в процессе эксплуатации будут испытывать очень серьезные нагрузки, способные стать причиной ее разрушения. Во всех же остальных случаях применение арматуры из стекловолокна и других композитных материалов подтвердило свою эффективность.

Композитная стеклопластиковая арматура назначение, технические характеристики, свойства и область применения

Назначение

Композитная стеклопластиковая арматура – вид строительной арматуры, она производится в виде стержней разной длинны, имеющих внешнее сечение в виде спирали. Изготавливается из стекловолокна и связующих смол. Волокно обеспечивает необходимую прочность, а смола связывает волокна между собой.

Внедрение в технологию строительства данной арматуры не только снижает стоимость работ до 50%, но также увеличивает срок эксплуатации объекта. Достоинством данной арматуры является высокая прочность и малый удельный вес. Поэтому такая арматура является сильным конкурентом простой металлической арматуры. Стеклопластиковая арматура обладает рядом физико-механических качеств позволяющих использовать ее в очень агрессивных средах. Со временем материал не ржавеет, не разрушается при контакте с бетоном. Благодаря своим плюсам, композитная стеклопластиковая арматура практически вытеснила металлическую во многих областях строительства: армирование ленточных и монолитных фундаментов в малоэтажном строительстве, армировании бетонной стяжки пола. Она нашла применение во многих уголках нашей планеты. Используется при строительстве небоскребов в странах Востока, стройплощадках Европы, а в Японии — это основной вид арматуры при строительстве зданий, к которым предъявляют повышенные требования к сейсмической устойчивости.

Технические характеристики

Характеристики	Арматура композитная полимерная стеклопластиковая (АКС)
Материал	Стеклоровинг, связанный полимером на основе эпоксидной смолы
Предел прочности при растяжении, МПа	1000-1300
Модуль упругости, Мпа	50 000
Относительное удлинение, %	2,2
Плотность, т/м3	1,9
Коэффициент линейного расширения αх*10-5/°C	9-12
Временное сопротивление при растяжении, МПа	От 750
Коррозионная стойкость к агрессивным средам	Нержавеющий материал, первой группы химической стойкости, в том числе к щелочной среде бетона
Теплопроводность	Нетеплопроводна
Электропроводность	Неэлектропроводна — диэлектрик
Выпускаемые профили, мм	4 — 24
Длина	Возможна любая длина стержней и поставка в бухтах.
Экологичность	Имеется санитарно-эпидемиологическое заключение, не выделяет вредных и токсичных веществ
Долговечность	Прогнозируемая долговечность не менее 100 лет
Параметры равнопрочного арматурного каркаса при нагрузке 25 т/м2	При использовании арматуры 8 АКС размер ячейки 23 x 23 см. вес 0,61 кг/м2. Уменьшение веса в 9 раз.

Свойства

— Композитная арматура в 9 раз легче классической арматуры из металла, при этом ее прочностные характеристики лучше в 3 раза. Это дает возможность уменьшать диаметр, сохраняя все необходимые характеристики.

— Стеклопластиковая арматура имеет долгий срок эксплуатации. Срок годности арматуры из композитных материалов практически не ограничен. По мнению экспертов, данная арматура способна сохранять свои технические характеристики в возведенном объекте не менее 80-100 лет. Это позволяет минимизировать ремонтные работы и повысить срок эксплуатации готового объекта.

— Устойчивость к химическим воздействиям. Стеклопластиковая арматура не реагирует на воздействие щелочной и кислотных сред. В процессе ее эксплуатации не происходит окисление, и соответственно нет проявлений коррозии. Это позволяет избавиться от появления трещин и разрушения бетонных конструкций в следствии внутренних напряжений. Такие напряжения появляются при коррозии металлической арматуры.

— Не является источником электромагнитных помех. Имеет низкий коэффициент теплопроводности.

— Стеклопластиковая арматура, благодаря своим уникальным диэлектрическим и теплопроводным свойствам широко используется при возведении жилых домов. Армирование бетонных конструкций материалом с хорошими диэлектрическими свойствами позволяет избавиться от возможных электромагнитных помех, после введения здания в эксплуатацию. Низкий коэффициент теплопроводности, дает возможность экономить на отоплении зданий, так как стеклопластиковая арматура не создает «мостки холода» и не увеличивает потери тепла.

— Стоимость стеклопластиковой арматуры в 1.5 — 2 раза ниже, чем стоимость стальной арматуры равнопрочностного диаметра. Большая экономия при строительстве достигается за счет уменьшения стоимости как самого материала, так и стоимости его доставки и монтажа. Стеклопластиковую арматуру легко разгружать, при этом не требуется специальная техника или большое количество рабочих.

— Простота в доставке. Стеклопластиковая композитная арматура реализуется бухтами диаметр которых составляет порядка 1 метра. Вес такой бухты колеблется от 7 до 10 кг. Так упаковываются все виды арматуры, диаметр прутков которых не более 10 мм. Это позволяет перевозить стеклопластиковую арматуру в легких грузовиках, или даже в багажнике легкового автомобиля. Стальную арматуру перевозят в грузовых автомобилях с длинным кузовом, при этом для ее загрузки и разгрузке необходима специальная техника.

— Стеклопластиковая арматура обладает высокими противопожарными характеристиками. Данный материал не горит. Ее можно эксплуатировать внутри бетона в широком диапазоне температур от -70 до +600 градусов по шкале Цельсия. Если на арматуру в течении длительного времени воздействовать температурой более 200 градусов, то она, как и бетон, потеряет свои эксплуатационные свойства.

— Арматура изготовляется в прутах необходимой длинны. Это позволяет значительно экономить на остатках, и оптимизировать условия монтажа.

— Стеклопластиковая арматура имеет близкий к бетону коэффициент расширения. Благодаря этому она не разрушает бетон при повышении температуры, что повышает срок эксплуатации сооружения.

— Прочностные характеристики и внутренне напряжение в прутках не изменяются при изгибе стеклопластиковой арматуры. Поэтому, при развертывании бухты, пруток принимает свою первоначальную прямую форму. Это значительно ускоряет и облегчает монтажные работы, и дает возможность экономить на хранении и перевозке.

— Простота в монтаже. Арматуру можно «вязать» применяя минимальное количество подсобных инструментов и дополнительных материалов. Резать стеклопластик можно с помощью болгарки, торцовки или даже ножниц и кусачек.

Область применения

•
  Стеклопластиковая арматура используется при возведении различных зданий и сооружений, в соответствии с техническим заданием сформулированным в проекте строительства:

•
  — При строительстве производственных и гражданских зданий при армировании фундаментов, стяжек и стен.

•
  — Для укрепления автомагистралей и дорог местного значения внутри дорожного полотна.

•
  — Практически любых зданий и сооружений из бетона в качестве стержней и сеток в различных конструкциях.

•
  — При возведении кирпичных многослойных стен.

Надо отметить, что стеклопластиковая арматура наиболее актуально там, где имеется химически активная среда, и где применение металлической арматуры значительно ухудшает качественные характеристики возводимого сооружения. Ее использование оправдано при возведении портовых сооружений и для укрепления линии побережья и рек.

•
  — При строительстве канализационных и мелиорационных сооружений.

•
  — При строительстве сооружений с повышенными требованиями к химической устойчивости.

•
  — При проведении работ по внешнему утеплению зданий.

•
  — При производстве бетонных изделий с внутренним преднапряжением.

• — При реконструкции или возведении зданий с повышенной сейсмоустойчивостью.

Базальтовая арматура (BFRP) Производитель — Сделано в США —

BFRP (базальтовый полимер, армированный волокном) Арматурный стержень

KODIAK BASALT ROCK REBAR

KODIAK FRP является единственным производителем БАЗАЛЬНОЙ АРМАТУРНОЙ АРМАТУРЫ соответствующего качества в США. Арматура
BFRP (базальтовое волокно, армирующее полимер) представляет собой деформированный стержень, используемый в качестве высокопрочной, неагрессивной арматуры для бетона. Также иногда упоминается как базальтовая арматура, каменная арматура или арматура из BFRP. Как высокопрочное стекло, так и арматура из базальтового камня FRP обладают огромными преимуществами по сравнению со стальной арматурой, оцинкованной сталью и стальной арматурой с эпоксидным покрытием по основным физическим и характеристическим свойствам. 9Базальтовая арматура KODIAK 0007 имеет то преимущество, что она немного легче стекла и немного более прочна на растяжение, чем обычное электронное стекло. Вес составляет менее 25% веса стали при более чем 200% прочности стали на растяжение. Базальтовое волокно выдерживает более высокие температуры, прежде чем ослабеет. Устойчивость базальтового волокна к высоким температурам может быть использована в сочетании с разработкой матрицы из смолы, которая может выдерживать сравнимую Tg (температуру стеклования) с базальтовым волокном.
Basalt Rock Rebar — это неагрессивная бетонная арматура, аналогичная стеклопластиковой арматуре KODIAK E-CR. Арматура BFRP изготовлена ​​из базальтового каменного волокна и используется в качестве альтернативы стали в тех же областях применения, что и стандартная стекловолоконная арматура KODIAK E-CR (GFRP).
Когда бетон подвергается воздействию окружающей среды, содержащей: соленую воду/морской воздух, хлор и другие щелочные химические вещества. Он не подвергается коррозии, не ослабевает и не обесцвечивается, когда конструкции подвергаются воздействию среды с высоким содержанием щелочи даже при минимальном покрытии бетона. Арматура Kodiak BFRP имеет менее четверти веса и более чем в два раза превышает прочность на растяжение стали. Арматура из BFRP, как и арматура из GFRP, электрически непроводящая и немагнитная, изолирует от теплопередачи и прозрачна для (РЧ) радиочастот.

Природные базальтовые образования

Что такое БАЗАЛЬТ?

Базальт – это магматическая порода, образовавшаяся в результате быстрого охлаждения базальтовой лавы, обнажившейся на поверхности земной коры или очень близко к ней. Базальтовое волокно производится в рамках единого процесса, не требующего изменений или элементарных добавок. Процесс состоит только в плавлении оригинальной породы, содержащей определенное количество минералов, найденных в нескольких определенных областях. Базальтовое волокно, в отличие от стекла, представляет собой однокомпонентное волокно, для производства которого не требуется добавление каких-либо других материалов. Базальтовая порода плавится в печи при температуре 1700 градусов по Цельсию в течение примерно 7-8 часов и формируется путем выдувания из нее волокнистой нити таким же образом, как стекловолокно изготавливается из силикатной породы.

Базальтовая арматура KODIAK

Сообщение от Стеклопластиковая арматура.

Производство в Техасе, распространение по всему миру

Свяжитесь с Kodiak Rebar для получения информации о текущих ценах на базальтовую арматуру американского производства (в зависимости от объема заказа) [email protected] . Арматура из BFRP имеет более чем на 300% больший погонный метраж на тонну по сравнению со сталью. Сравнение стоимости арматуры из BFRP также должно признать, что прочность на растяжение более чем на 200% превышает ее стальной аналог.

США БАЗАЛЬТОВАЯ арматура

Базальтовая арматура американского производства

Механические свойства – Растяжимость базальтовой арматуры ( Таблица 6.

1 ) fye = Эффективный предел текучести арматурных стержней из FRP fye = r fult
fult = Предел прочности арматурных стержней из FRP, полученный из среднего значения минимум шести образцов одинакового размера или значений, указанных в таблице 6.1

Базальт Растяжение

Американская приготовленная базальтовая арматура

Свойства растяжения и модуля

Модуль растяжения от 6 до 7,2 x 106 PSI
Модуль эластичности> 8000 KSI
Сила. ksi

Design Bond & Absorbment

Прочность сцепления* >1200 psi / *Grit-Coat >2200 psi
КТР: 5,2x 10-6 дюймов. дюйм/°C Удельный вес <2,0 Производительность >100 000 фунтов на кв. дюйм Плотность <0,074 фунта/дюйм3 Водопоглощение <0,25 % Содержание клетчатки >70 %

ACI 440.3R ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Bond Зависимый коэффициент …. k=0,9 Согласно формуле ASTM/ACI 8-9
Содержание стекловолокна …. >70% по весу в соответствии с ASTM D2854
Прочность на поперечный сдвиг …. >18 тысяч фунтов на квадратный дюйм в соответствии с ASTM D7617 и ACI440.3R
Влагопоглощение… <0,25% ASTM D570 24-часовое поглощение при 144F (50C)

БАЗАЛЬТОВАЯ АРМАТУРА KODIAK

Базальтовая арматура американского производства

Американский институт бетона (в соответствии со спецификацией ACI 440) Гарантированная прочность базальтовой арматуры

ACI 440.1R-06 Руководство по проектированию и строительству железобетонных конструкций, армированных стеклопластиковыми стержнями

Арматура из стекловолокна | Form Tech Concrete Forming

Композитная арматура — арматурный стержень из полимера, армированного стекловолокном (GFRP), — это решение для предотвращения коррозии железобетонной конструкции. MST-BAR® — отличная замена обычным типам стальной арматуры. Произведенный в США и Канаде, MST-BAR является лидером отрасли в производстве стеклопластиковых стержней с самыми высокими показателями прочности на растяжение, прочности на сдвиг, модуля упругости и прочности сцепления.

Арматура из стекловолокна или сталь: когда выбирать арматуру из стекловолокна вместо стали

При принятии решения о том, какой тип структурной арматуры использовать для вашего проекта, необходимо учитывать множество различных переменных. Проконсультируйтесь с инженером-строителем, прежде чем принять решение о том, какую структурную арматуру выбрать для вашего проекта.

Размер арматуры из стекловолокна

Традиционная стальная арматура выпускается в промышленных размерах от №3 до №18, а арматура из стекловолокна доступна в трех размерах. 4EQ Structural Rebar — это самая большая и прочная арматура, предназначенная для замены стальной арматуры в большинстве бетонных элементов конструкции. И 4MAX Composite Rebar, и 3MAX Composite Rebar спроектированы таким образом, чтобы заменить сварную проволочную сетку. Устойчивость стекловолокна к окружающей среде делает его отличной заменой оцинкованной проволочной сетке. Кроме того, переход от проволочной сетки к арматуре из стекловолокна позволяет увеличить расстояние между стержнями. Чтобы просмотреть данные по проектированию конструкций, включая прочность на растяжение и прочность на сдвиг арматуры из стекловолокна, обратитесь к документации, расположенной внизу страницы.

Преимущества арматуры из стекловолокна перед сталью

Срок службы более 200 лет
В отличие от стальной арматуры, арматура из стекловолокна менее чувствительна к условиям окружающей среды, что выгодно, когда арматура из стекловолокна устанавливается в бетон. Также существует увеличенный срок годности при правильном хранении по сравнению со стальной арматурой.

Быстрая и простая установка
Арматура из стекловолокна на 75 % легче стальной арматуры. Арматура из стекловолокна может быть заменена стальной арматурой, чтобы облегчить нагрузку на вашу рабочую силу и во время транспортировки.

ICC-ES ESR 4664
Структурный стержень 4EQ соответствует нормам 2021 IBC и IRC и соответствует всем стандартам ACI для армирования согласно ACI 44. 01.

Превышает предел прочности на растяжение стали
Арматура из стекловолокна имеет в 3 раза большую прочность на растяжение по сравнению с арматурой класса 40; Арматура из стекловолокна имеет немного меньшую прочность на сдвиг.

Непроводящие материалы и цветные металлы
Арматура из стекловолокна идеально подходит для проекта с электромагнитной чувствительностью. Необходимость в этом часто возникает для проектов, содержащих чувствительное оборудование, обычно встречающееся в больницах рядом с рентгенологическими кабинетами.

Химическая стойкость и водонепроницаемость
Арматура из стекловолокна более устойчива к химическому воздействию, чем стальная арматура, отпадает необходимость в химической стойкости или гидроизоляционных материалах. Арматура из стекловолокна ценна для проектов, где присутствуют противогололедные соли или агрессивные химические вещества.

Арматура из стекловолокна устойчива к коррозии
Это устраняет трещины из-за выкрашивания, что делает стекловолокно лучшим выбором для проектов в экстремальных условиях, таких как Sea Wall.

Предупреждение о безопасности

При работе со стекловолокном всегда надевайте перчатки и избегайте прямого контакта с кожей для защиты от осколков стекловолокна.

Гибка стеклопластика

Изготовление гибки арматуры из стеклопластика производится на заводе-изготовителе. При запросе предложения на фасонную арматуру из стекловолокна отправьте запрошенные количества и формы изгибов.

Как связать арматуру из стекловолокна

Арматура из стекловолокна может быть связана теми же методами, что и стальная арматура. При использовании арматуры из стекловолокна на уровне грунта и для сохранения однородности бетонного покрытия мы ввели защелкивающиеся стулья PCGCB. Эти стулья служат двойной цели. Они сконструированы таким образом, что арматура из стекловолокна надежно фиксируется в кресле, что устраняет необходимость связывания в местах расположения кресла.

Получить предложение по арматуре из стекловолокна

Чтобы запросить цену и наличие арматуры из стекловолокна, нажмите красную кнопку «Получить предложение» и введите свою информацию.
