Кабель АПвПуг 1х50/35 — 10кВ — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Кабели силовые с изоляцией из сшитого полиэтилена 6…35 кВ → Кабель АПвПуг — 10кВ

ГОСТ Р 55025-2012,  ТУ 16.К71-335-2004

АПвПуг 1х120/25 — 10кВ

АПвПуг 1х240/35 — 10кВ

АПвПуг 3х95/16 — 10кВ

Расшифровка

А

Пв

Пу

г



1

х

50

/

35

 —

10кВ

алюминиевая жила
изоляция из сшитого полиэтилена
усиленная оболочка из полиэтилена
герметизация медного экрана
1 жила
номинальное сечение жилы 50 мм2
номинальное сечение экрана 35 мм2
номинальное напряжение 10 кВ

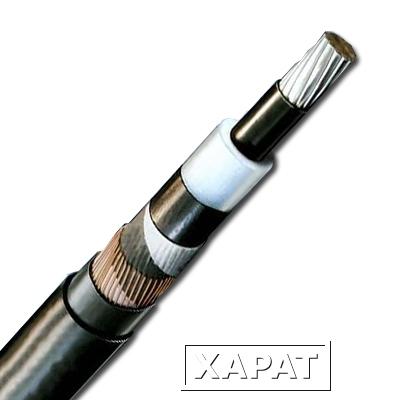

Конструкция

1. Одна многопроволочная круглая уплотнённая алюминиевая токопроводящая жила
номинальным сечением 50 мм2, соответствующая 2 классу по ГОСТ 22483-2012.

2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

3. Изоляция из сшитого полиэтилена номинальной толщиной 3,4 мм.

4. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

5. Слой в виде обмотки из электропроводящих водоблокирующих лент суммарной
толщиной не менее 0,2 мм.

6. Экран суммарным номинальным сечением 35 мм2 из медных проволок номинальным
диаметром 0,8…2,7 мм, скреплённых медной лентой номинальной
толщиной не менее 0,1 мм и шириной не менее 8,0 мм.

7. Разделительный слой из водоблокирующей ленты.

8. Усиленная оболочка из полиэтилена номинальной толщиной 3,0 мм.

Технические характеристики

Номинальное переменное напряжение10 кВ частотой 50 Гц
Испытательное переменное напряжение25 кВ частотой 50 Гц
Время выдержки при испытании10 мин
Сопротивление медного экрана при 20 °Сне более 0,542 Ом/км
Длительно допустимая токовая нагрузка185. ..225 А на воздухе, 170…195 А в земле
Допустимый ток односекундного КЗ кабеля4,7 кА
Допустимый ток односекундного КЗ медного экрана6,7 кА
Строительная длинапо заказу потребителя
Маломеры в партиине более 5% кусками от 50 м
Допустимая температура нагрева жил90 °C
Максимальная температура нагрева жил250 °C при токе КЗ
Максимальная температура медного экрана350 °C при токе КЗ
Минимальный радиус изгиба15 наружных диаметров
Диапазон рабочих температур−60…+50 °C
Срок службыне менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)897,0 кг/км
Наружный диаметр27,2 мм
Минимальный барабан № 10 — 255 м

№ 12 — 415 м

№ 14а — 440 м

№ 14 — 800 м

№ 16 — 460 м

№ 16а — 470 м

№ 17 — 1080 м

№ 17а — 1300 м

№ 18б — 1440 м

№ 18а — 1580 м

№ 18 — 1175 м

№ 20 — 1750 м

№ 20а — 2375 м

№ 20б — 990 м

Макс. длина в бухте55 м
Калькулятор массы

км → 0 кг

Купить из наличия

АПвПуг 1х50/35 — 10кВ нет ни на одном из 1128 складов.
