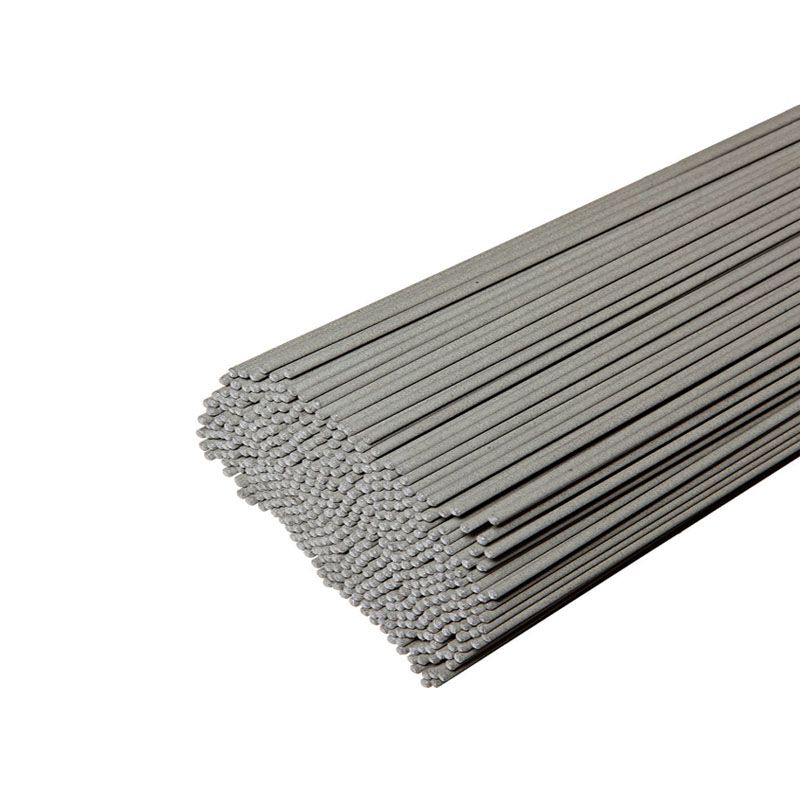

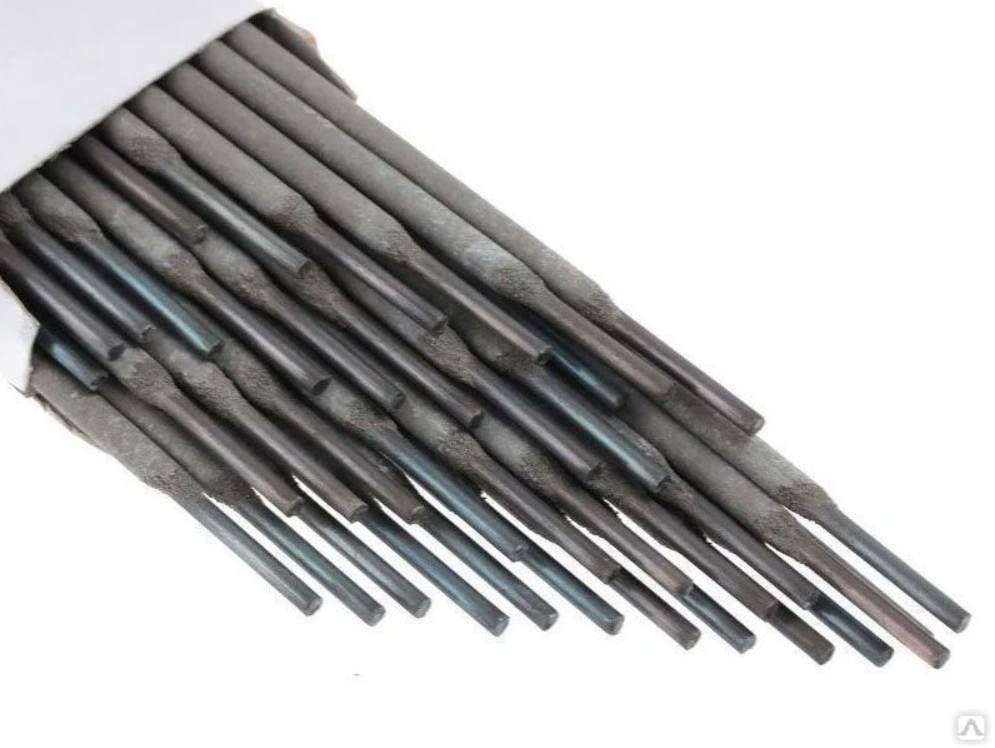

Электроды АНЖР-1

Опис
Характеристики
Відгуки (0)
Див. також (2)

Упаковка: Ø 4 мм — 5 кг

Производители: Сумы-Электрод, Ганза.

Условное обозначение: электроды сварочные АНЖР-1





АНЖР-1—Æ—ВД ГОСТ 9466-75, ТУ 14-4-568 — 74
Е—001—Б20




ГОСТ 9466—75 Сварочные электроды АНЖР-1-3

Сварочные электроды АНЖР-1-4

Сварочные электроды АНЖР-1-5




ISO  E24. 60.10Mn2B20


DIN  EL-NiCr24Mo10Mn2

Основное назначение:

 Нержавеющие электроды АНЖР-1 предназначены для сварки теплоустойчивых сталей с высоколегированными жаропрочными сталями, а также сварки закаливаемых сталей без последующей термообработки и без предварительного подогрева при изготовлении и ремонте ответственных конструкций, работающих при температуре до 550-600°С.

 Электроды по нержавейке АНЖР-1 допускают сварку во всех пространственных положениях шва постоянным током обратной полярности.


Характеристика сварочных электродов АНЖР-1:

Покрытие электродов АНЖР-1 – основное.

Коэффициент наплавки АНЖР-1 – 15,0 г/А·ч.

Производительность наплавки электродов АНЖР-1 (для диаметра 4,0 мм) – 1,8 кг/ч.

Расход электродов АНЖР-1 на 1 кг наплавленного металла – 1,7 кг.


Типичные механические свойства металла шва электродов АНЖР-1:





Временное
сопротивлениеsв, МПа		 Предел текучести sт, МПа Относительное
удлинение d5, %		 Ударная вязкость aн, Дж/см2
730 470 36 180



Типичный химический состав наплавленного металла, % сварочных электродов АНЖР-1:





C Mn Si Ni Cr Mo Ti S P
0,06 1,92 0,30 59,6 23,6 9,9 0,07 0,011 0,019



Геометрические размеры и сила тока при сварке электродов АНЖР-1:






Диаметр, мм Длина, мм Ток, А Среднее количество
электродов в 1 кг, шт.
3,0 310 70 – 95 42
4,0 350 100 – 125 22



Технологические особенности сварки сварочными электродами АНЖР 1:

Сварка электродами АНЖР-1 производится на короткой и предельно короткой длине дуги по очищенным кромкам.

Прокалка электродов АНЖР-1 перед сваркой: 190-210°С 1 ч.

Купить электроды нержавеющие АНЖР-1 Вы можете в сети магазинов «ЗВАРЮВАННЯ».

Электроды АНЖР-1 купить в г. Кривой Рог Вы можете в сети магазинов «ЗВАРЮВАННЯ»:

  • магазин ЗВАРЮВАННЯ — ул. В. Матусевича (22-го партсъезда), д. 55, р-он ГосЦирка;

Тел. : (067) 379-07-77, (067) 569-35-66, (099) 047-64-46, (093) 610-90-26. Низкие цены. Гарантия от ведущих производителей. Доставка во все регионы Украины.

 Покупка у официального дилера – гарантированный способ получить высокое качество и конкурентоспособные цены на сварочное оборудование, а также качественное гарантийное и послегарантийное обслуживание.

Электроды АНЖР-1 цена. Электроды АНЖР-1 Кривой Рог. Электроды нержавейка купить.

Гарантия
Гарантия

Ваше имя:

Ваш відкуг:

Примітка: HTML разметка не поддерживается! Используйте обычный текст.

Оцінка: Погано









 Хорошо

Введіть код, вказаний на зображенні:

Продовжити

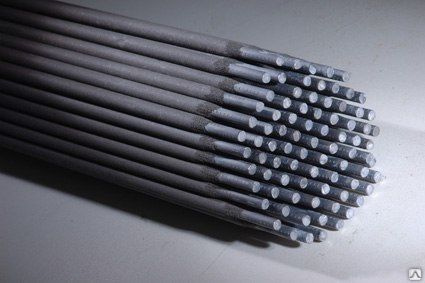

Электроды для сварки АНЖР-1, АНЖР-2, АНЖР-3У

Электроды марки АНЖР-1, АНЖР-2, АНЖР-3У предназначены для ручной дуговой сварки разнородных сталей (высоколегировнных жаропрочных с низколегированными и легированными теплоустойчивыми), а также для сварки закаливаемых сталей без последующей термообработки и без предварительного подогрува при изготовлении и ремонте ответственных конструкций, работающих при температуре:

  • АНЖР-1: 550-600°С;

  • АНЖР-2: 450-550°С;

  • АНЖР-3У: до 450°С.

Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.









Технические характеристики

Параметр

АНЖР-1

АНЖР-2

АНЖР-3У

Прокалка перед использованием, °С/час

300-320/1

—

Коэффициент наплавки, г/Ач

15

14

14

Расход электродов на 1 кг наплавленного металла, кг

1,5

1,4

1,7

Механические свойства металла шва после термообработки

Временное сопротивление разрыву, МПа, не менее

610

590

588

Относительное удлинение, %, не менее

25

35

30

Ударная вязкость, Дж/см2 , не менее

120

120

118







Химический состав наплавленного металла, %

Исполнение

C, ≤

Si, ≤

Mn

Ni

Cr

Mo

Ti, ≤

S, ≤

P, ≤

АНЖР-1

0,10

0,35

1,5-2,5

57,0-61,5

23,0-26,0

8,8-11,0

0,05

0,015

0,020

АНЖР-2

0,10

0,5

1,5-2,5

38,0-41,0

23,0-26,0

6,3-8,5

0,05

0,015

0,020

АНЖР-3У

0,11

0,4

1,5-2,6

38,0-41,0

23,0-26,5

2,7-4,5

0,06

0,015

0,025








Рекомендуемое значение тока, А

Диаметр, мм

Положение шва

нижнее

вертикальное

потолочное

3,0

85-95

70-90

70-90

4,0

110-130

100-120

100-120

5,0

130-150

120-135

—
