Ammann asc 130 d: Грунтовый каток Ammann ASC 130 TIER 3

Грунтовый каток Ammann ASC 130 TIER 3

Открыть все

ПРОИЗВОДИТЕЛЬНОСТЬ
Высокое уплотняющее воздействие
Быстрое уплотнение толстого слоя грунта за минимальное количество проходов.
Концепция «без заднего моста»
Каток уникальной конструкции с прекрасной устойчивостью и маневренностью.
Адаптируемость
Идеальное соответствие машины любым рабочим площадкам и разнообразным потребностям клиентов.
ЭРГОНОМИКА
Обзорность
Идеальная обзорность во все стороны для безопасной работы на объекте.
Рабочее место оператора
Эргономичное рабочее место, обеспечивающее оператору максимальный уровень комфорта на протяжении всей рабочей смены.
Простая и надежная панель приборов
Интуитивное управление даже для неопытного оператора.
УДОБСТВО ОБСЛУЖИВАНИЯ
Откидные кабина и капот
Легкий доступ ко всем основным компонентам для ежедневного обслуживания без использования инструментов.
Сливные краны
Доступ ко всем основным сливным кранам с уровня земли.
Конструкция, облегчающая выполнение технического обслуживания
Прочная конструкция машины и ее компонентов и продуманные операции технического обслуживания сводят время простоя к минимуму.
ASC 130 ГРУНТОВЫЙ КАТОК (EU Stage IIIA, U.S. EPA Tier 3)

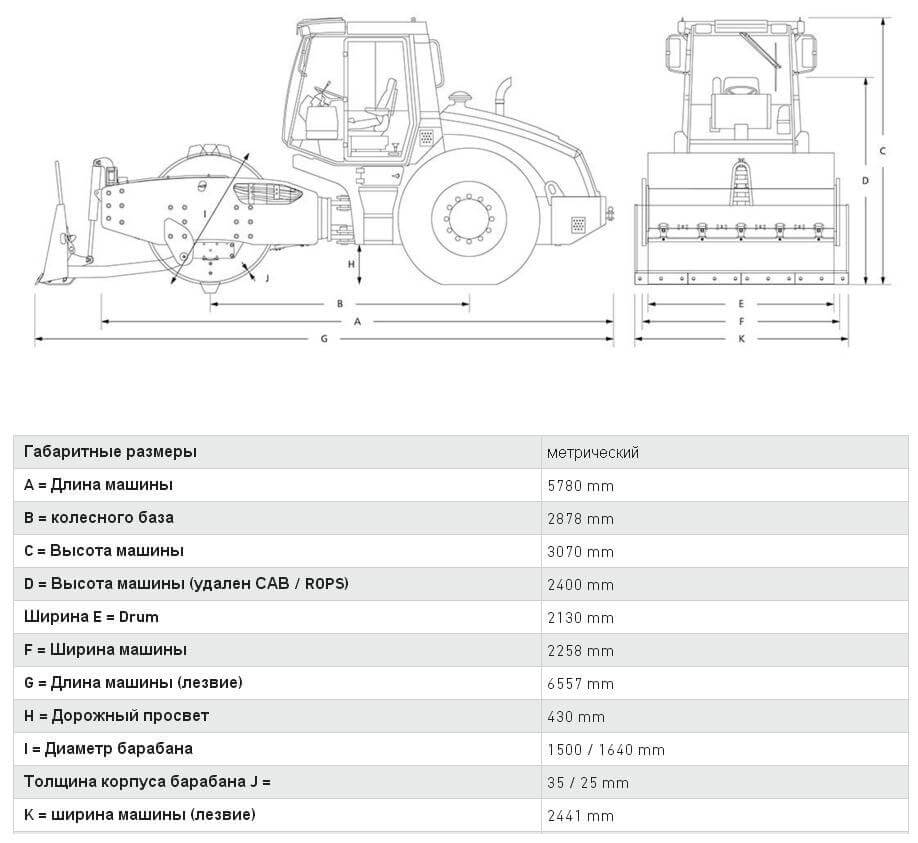

РАЗМЕРЫ
A = ДЛИНА МАШИНЫ5780 мм
B = КОЛЁСНАЯ БАЗА2878 мм
C = ВЫСОТА МАШИНЫ3070 мм
D = ВЫСОТА МАШИНЫ (БЕЗ КАБИНЫ И ROPS)2400 мм
E = ШИРИНА ВАЛЬЦА2130 мм
F = ШИРИНА МАШИНЫ2258 мм
G = БОРДЮРНЫЙ КЛИРЕНС420 мм
H = ДОРОЖНЫЙ ПРОСВЕТ430 мм
I = ДИАМЕТР ВАЛЬЦА (D/PD ВЕРСИЯ)1500 мм / * 1640 мм
J = ТОЛЩИНА ОБЕЧАЙКИ ВАЛЬЦА (D/PD ВЕРСИЯ)35 мм / * 25 мм
*PD
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬCummins QSB 4. 5-C160
МОЩНОСТЬ ПО ISO 3046-1119 кВт (160 ЛС)
МАХ. КРУТЯЩИЙ МОМЕНТ624/1500 Nm/rpm
ЭКОЛОГИЧЕСКИЙ СТАНДАРТEU Stage IIIA, U.S. EPA Tier 3



УПЛОТНЯЮЩЕЕ ВОЗДЕЙСТВИЕ
PD
ЧАСТОТА I30 Гц30 Гц
ЧАСТОТА II36 Гц36 Гц
АМПЛИТУДА I1.9 мм1.85 мм
АМПЛИТУДА II1.05 мм1 мм
ЦЕНТРОБЕЖНАЯ СИЛА I300 кН300 кН
ЦЕНТРОБЕЖНАЯ СИЛА II230 кН230 кН



РАЗНОЕ
РАБОЧИЙ ТОРМОЗГидростатическая
СТОЯНОЧНЫЙ ТОРМОЗПластинчатый пружинный
АВАРИЙНЫЙ ТОРМОЗПластинчатый пружинный
ТОПЛИВНЫЙ БАК410 л
УГОЛ УПРАВЛЕНИЯ±36°
УГОЛ КОЛЕБАНИЯ±10°



ВЕС И ХОДОВЫЕ ХАРАКТЕРИСТИКИ
HXPDHXPD
РАБОЧИЙ ВЕС12 510 кг13 750 кг12 740 кг13 790 кг
МАКСИМАЛЬНЫЙ ВЕС16 390 кг16 430 кг14 920 кг14 770 кг
СТАТИЧ. ЛИНЕЙНАЯ НАГРУЗКА39.1 кг/cм–––
КОНТАКТНАЯ ПОВЕРХНОСТЬ ШИПА (ТОЛЬКО PD ВЕРСИЯ)––120 cм²120 cм²
ВЫСОТА ШИПА (ТОЛЬКО PD ВЕРСИЯ)––100 мм100 мм
MAX. ТРАНСПОРТНАЯ СКОРОСТЬ13 км/ч8.2 км/ч12.8 км/ч8.6 км/ч
MAX. РАБОЧАЯ СКОРОСТЬ5.6 км/ч3.7 км/ч5.6 км/ч3.8 км/ч
ПРЕОДОЛЕВАЕМЫЙ УКЛОН45%58%45%58%
РАДИУС ПОВОРОТА (ВТУТР., ПО КРАЮ)3050 мм3050 мм3050 мм3050 мм
БАЗОВАЯ КОМПЛЕКТАЦИЯ
  • Платформа оператора с поручнями
  • Гладкий валец с металлическими скребками
  • 2 частоты / 2 амплитуды
  • блокировка межколёсного дифференциала
  • Ручной подъём капота и кабины
  • Рабочее освещение (спереди и сзади)
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
  • Соответствие требованиям CE
  • Вентилируемая, отапливаемая кабина (включая FOPS I)
  • Структур ROPS
  • Кондиционер
  • Блокировка межосевого дифференциала (АТС)
  • Кулачковый валец или съёмный кулачковый бандаж
  • Модификация HX
  • ACE (Ammann Compaction Expert)

Грунтовый каток AMMANN ASC 130 D — ammann

Skip to content

Найти:

Главная > Машины > Грунтовые и асфальтовые катки > Грунтовые катки > Грунтовый каток AMMANN ASC 130 D

Грунтовый каток AMMANN ASC 130 D

РазмерыМетрическая система
A = Длина машины5780 мм
B = Колесная база2878 мм
C = Высота машины3070 мм
D = Высота машины (при снятой кабине / конструкции ROPS)2400 мм
E = Ширина вальца2130 мм
F = Ширина машины2258 мм
G = Длина машины (с бульдозерным отвалом) D/PD– / 6557 мм
H = Дорожный просвет430 мм
I = Диаметр вальца D/PD1500 мм /1640 мм
J = Толщина обечайки вальца D/PD35 мм /25 мм
K = Ширина машины (с бульдозерным отвалом) D/PD– / 2441 мм
РАЗНОЕС ГЛАДКИМ ВАЛЬЦОМС КУЛАЧКОВЫМ ВАЛЬЦОМ
РАБОЧИЙ ТОРМОЗГидростатическаяГидростатическая
СТОЯНОЧНЫЙ ТОРМОЗПластинчатый
пружинный		Пластинчатый
пружинный
АВАРИЙНЫЙ ТОРМОЗПластинчатый
пружинный		Пластинчатый
пружинный
ТОПЛИВНЫЙ БАК410 л410 л
НАПРЯЖЕНИЕ БОРТОВОЙ СЕТИ24 V24 V
УПЛОТНЯЮЩЕЕ ВОЗДЕЙСТВИЕС ГЛАДКИМ ВАЛЬЦОМС КУЛАЧКОВЫМ ВАЛЬЦОМ
ЧАСТОТА I30 Гц30 Гц
ЧАСТОТА II36 Гц36 Гц
ЧАСТОТА ACE MIN. /MAX.––
АМПЛИТУДА I1.9 мм1.85 мм
АМПЛИТУДА II1.05 мм1 мм
АМПЛИТУДА ACE MIN./MAX.––
ЦЕНТРОБЕЖНАЯ СИЛА I300 kN300 kN
ЦЕНТРОБЕЖНАЯ СИЛА II230 kN230 kN
ЦЕНТРОБЕЖНАЯ СИЛА ACE MIN./MAX.––
ДВИГАТЕЛЬС ГЛАДКИМ ВАЛЬЦОМС КУЛАЧКОВЫМ ВАЛЬЦОМ
ПРОИЗВОДИТЕЛЬCummins
QSB 4.5-C160		Cummins
QSB 4.5-C160
МОЩНОСТЬ ПО ISO 3046-1119 кВт (160 ЛС)119 кВт (160 ЛС)
МАХ. КРУТЯЩИЙ МОМЕНТ624/1500 Nm/rpm624/1500 Nm/rpm
ЭКОЛОГИЧЕСКИЙ СТАНДАРТEU Stage IIIA,
U.S. EPA Tier 3		EU Stage IIIA,
U.S. EPA Tier 3
КОНТРОЛЬ УПЛОТНЕНИЯACE forceACE force
ВЕС И ХОДОВЫЕ ХАРАКТЕРИСТИКИС ГЛАДКИМ ВАЛЬЦОМС КУЛАЧКОВЫМ ВАЛЬЦОМ
РАБОЧИЙ ВЕС12510 кг12740 кг
МАКСИМАЛЬНЫЙ ВЕС16390 кг14920 кг
СТАТИЧ. ЛИНЕЙНАЯ НАГРУЗКА39.1 кг/cm–
MAX. ТРАНСПОРТНАЯ СКОРОСТЬ13 км/ч12.8 км/ч
MAX. РАБОЧАЯ СКОРОСТЬ5.6 км/ч5.6 км/ч
ПРЕОДОЛЕВАЕМЫЙ УКЛОН45 %45 %
РАДИУС ПОВОРОТА (ВТУТР., ПО КРАЮ)3050 мм3050 мм

Высокая производительность уплотнения
Более быстрое уплотнение более толстых слоев за меньшее количество проходов.
Концепция без заднего моста
Уникальная конструкция машины, обеспечивающая высокую устойчивость и маневренность.
Персонализация
Делает машину идеально подходящей для любой строительной площадки и для различных потребностей клиентов.
Рабочее место оператора
Эргономичное рабочее место оператора, обеспечивающее высокий комфорт оператора в течение всей рабочей смены.
Обзор
Превосходный круговой обзор машины для безопасности на стройплощадке.
Простая и надежная приборная панель
Интуитивное управление машиной даже для неквалифицированного оператора.
Откидная кабина и капот двигателя
Удобный доступ ко всем основным компонентам для ежедневного осмотра без инструментов.
Точки слива
Доступ с земли ко всем основным точкам слива.
Удобная в обслуживании конструкция
Время простоя сведено к минимуму благодаря простоте техобслуживания и надежной конструкции машины и компонентов.
УПЛОТНИТЕЛЬ ГРУНТА ASC 130 (ЕС Stage IIIA, US EPA Tier 3)
РАЗМЕРЫ
A = ДЛИНА МАШИНЫ 5780 мм
B = КОЛЕСНАЯ БАЗА 2878 мм
C = ВЫСОТА МАШИНЫ 3070 мм
D = ВЫСОТА МАШИНЫ (СНЯТАЯ КАБИНА / ROPS) 2400 мм
E = ШИРИНА БАРАБАНА 2130 мм
F = ШИРИНА МАШИНЫ 2258 мм
G = ПРОСТРАНСТВО 420 мм
H = ДОРОЖНЫЙ ПРОСТРАНСТВО 430 мм
I = ДИАМЕТР БАРАБАНА 1500 мм / * 1640 мм
J = ТОЛЩИНА ОБОЛОЧКИ БАРАБАНА 35 мм / * 25 мм
*ПД
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ Кумминз КСБ 4. 5-C160
МОЩНОСТЬ СОГЛАСНО ISO 3046-1 119 кВт (160 л.с.)
МАКСИМАЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ 624/1500 Нм/об/мин
КЛАСС ВЫБРОСОВ EU Stage IIIA, US EPA Tier 3

СИЛА УПЛОТНЕНИЯ
ПД
ЧАСТОТА I 30 Гц 30 Гц
ЧАСТОТА II 36 Гц 36 Гц
АМПЛИТУД I 1,9 мм 1,85 мм
АМПЛИТУД II 1,05 мм 1 мм
ЦЕНТРОБЕЖНАЯ СИЛА I 300 кН 300 кН
ЦЕНТРОБЕЖНАЯ СИЛА II 230 кН 230 кН

РАЗНОЕ
ТОРМОЗА РАБОЧИЕ Гидростатический
СТОЯНОЧНЫЕ ТОРМОЗА Многодисковый пружинный тормоз
ТОРМОЗА АВАРИЙНЫЕ Многодисковый пружинный тормоз
ОБЪЕМ ТОПЛИВНОГО БАКА 410 л
УГОЛ СОЕДИНЕНИЯ ±36°
УГОЛ КОЛЕБАНИЯ ±10°

ВЕС И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
НХ ПД HXPD
РАБОЧАЯ ВЕС 12 510 кг 13 750 кг 12 740 кг 13 790 кг
МАКСИМАЛЬНЫЙ ВЕС 16 390 кг 16 430 кг 14 920 кг 14 770 кг
СТАТ. ЛИН. НАГРУЗКА ПЕРЕДНЕГО БАРАБАНА 39,1 кг/см – – –
КОНТАКТНАЯ ПОВЕРХНОСТЬ ПОДУШКИ – –120 см² 120 см²
ВЫСОТА ПОДУШКИ – – 100 мм 100 мм
МАКС. ТРАНСПОРТНАЯ СКОРОСТЬ 13 км/ч 8,2 км/ч 12,8 км/ч 8,6 км/ч
МАКС. РАБОЧАЯ СКОРОСТЬ 5,6 км/ч 3,7 км/ч 5,6 км/ч 3,8 км/ч
СПОСОБНОСТЬ ПОДЪЕМА 45% 58% 45% 58%
РАДИУС ПОВОРОТА ВНУТРЕННИЙ (КРАЙ) 3050 мм 3050 мм 3050 мм 3050 мм
