Фанкойлы AERMEC — техническое описание, инструкции по монтажу
Главная > Бренды > AERMEC
Рубрика: AERMEC
В линейке вентиляторных доводчиков компании AERMEC присутствуют канальные, кассетные, настенные и напольные фанкойлы разной производительности.
На этой странице представлены технические описания и инструкции по монтажу и обслуживанию фанкойлов AERMEC на русском и английском языке, которые можно скачать бесплатно.
Содержание
- Фанкойлы FCZ
- Технический каталог FCZ на русском языке
- Технический каталог FCZ-D на английском языке
- Технический каталог FCZ-I на русском языке
- Фанкойлы FCL
- Технический каталог FCL на русском языке
- Технический каталог FCLI на русском языке
- Фанкойлы FCW
- Технический каталог FCW на русском языке
- Технический каталог FCWI на русском языке
Фанкойлы FCZ
Вентиляторные доводчики серии FCZ бывают нескольких модификаций в зависимости от монтажа:
- канальные, версии FCZ-P и FCZ-PO (высоконапорные)
- настенные, версии FCZ-A, FCZ-D, FCZ-U
- напольные, версии FCZ-A, FCZ-D, FCZ-U
- потолочные, версии FCZ-U
Холодопроизводительность: от 1 кВт до 6,8 кВт
Теплопроизводительность: от 2,4 кВт до 15,5 кВт
Технический каталог FCZ на русском языке
Скачать 2. 3 Мб
Технический каталог FCZ-D на английском языке
Скачать 0.8 Мб
Технический каталог FCZ-I на русском языке
Скачать 2 Мб

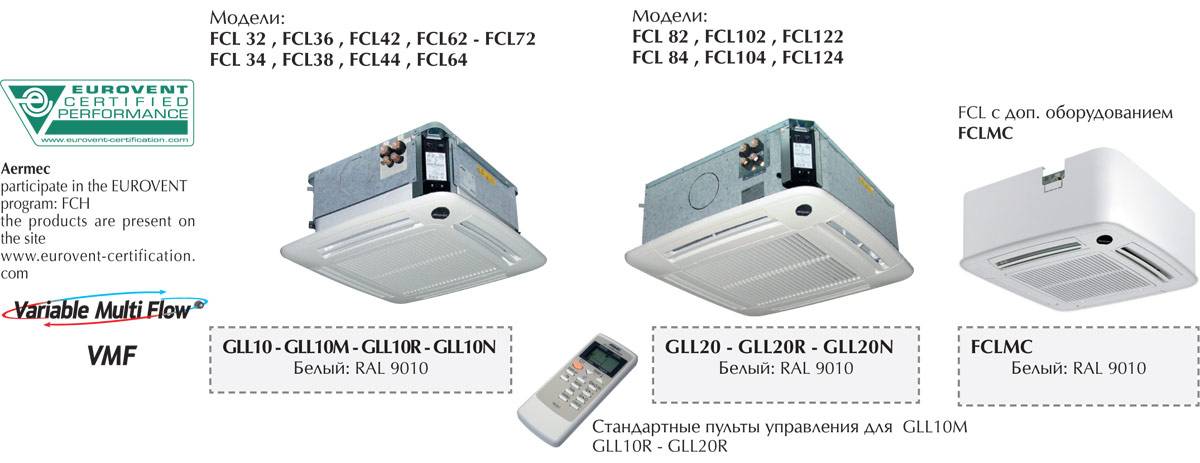

Фанкойлы FCL
Кассетные вентиляторные доводчики в линейке AERMEC с четырех сторонним распределением воздуха. Могут подключаться к 2-х трубным и 4-х трубным системам. Работают с любым теплоносителем. Отличаются низким уровнем шума. Так же есть версия с инверторным электродвигателем вентилятора — серия FCLI.
Холодопроизводительность: от 1,9 кВт до 11,0 кВт
Теплопроизводительность: от 2,3 кВт до 13,0 кВт
Технический каталог FCL на русском языке
Скачать 2.8 Мб
Технический каталог FCLI на русском языке
Скачать 2.7 Мб
Что такое кассетный фанкойл?
Фанкойлы FCW
Компактные настенные вентиляторные доводчики серии FCW в элегантном дизайне работают только в двух трубных системах. Могут комплектоваться проводным или ИК пультом управления. Встроенный 2-х ходовой или 3-х ходовой клапан, в зависимости от модификации фанкойла. Есть модификация с инверторным электродвигателем вентилятора, серия FCWI.
Холодопроизводительность: от 1,9 кВт до 4,0 кВт
Теплопроизводительность: от 2,4 кВт до 5,1 кВт
Технический каталог FCW на русском языке
Скачать 1 Мб
Технический каталог FCWI на русском языке
Скачать 1 Мб
Рейтинг
( Пока оценок нет )
0 1 412 просмотров
Понравилась статья? Поделиться с друзьями:
FCX | AERMEC Siberia
FCX
AERSIB
2017-07-24T11:14:45+00:00
Вентиляторные доводчики
Универсальные и для напольной установки
Aermec FCX 17 — 1000(830) Вт
Aermec FCX 22 — 1500(1240) Вт
Aermec FCX 24 — 1730(1380) Вт
Aermec FCX 32 — 2210(1750) Вт
Aermec FCX 34 — 2800(2130) Вт
Aermec FCX 36 — 2800(2200) Вт
Aermec FCX 42 — 3400(2760) Вт
Aermec FCX 44 — 4450(3300) Вт
Aermec FCX 50 — 4190(3000) Вт
Aermec FCX 54 — 4970(3540) Вт
Aermec FCX 56 — 4600(3550) Вт
Aermec FCX 62 — 4860(3980) Вт
Aermec FCX 64 — 6350(5030) Вт
Aermec FCX 82 — 7420(5680) Вт
Aermec FCX 84 — 8600(5780) Вт
Aermec FCX 102 — 7620(5980) Вт
* холодопроизводительность — полная(явная)
Технические характеристики: Фанкойл Aermec FCX (503. 7 KiB)
Особенности
- 16 типоразмеров и 8 модификаций:
— Вертикальной установки:
FCX-A: вертикальный, свободно стоящий с выключателем
FCX-AS: вертикальный, свободно стоящий без выключателя. Совместим с системой VMF
FCX-ACT: вертикальный, свободно стоящий, с электронным термостатом
FCX-APC: (FCX 22, 24, 32, 34, 42, 44, 50, 54, 62, 64, 82, 84) вертикальной напольной установки с электронным термостатом и фильтром Plasmacluster
FCX-B: с забором воздуха спереди, без переключателя. Совместим с системой управления VMF
Вертикальной или горизонтальной установки:
FCX-U: универсальные доводчики для установки на полу или потолок/на стену. Регулируемые дефлекторы воздухораспределителя, кроме моделей 62, 64, 82, 84 и 102. Совместимы с системой управления VMF
FCX-UA: универсальные доводчики для установки на полу или на потолок/на стену.Не регулируемые дефлекторы воздухораспределителя. Совместимы с системой управления VMF
FCX-UE: универсальные доводчики для установки на полу или на потолок/на стену с теплообменником непосредственного охлаждения. Регулируемые дефлекторы воздухораспределителя, кроме моделей 62, 82 и 102. - Модификации с трёхрядным теплообменником (FCX 17, 22, 32, 42, 50, 62, 82 и 102)
- Модификации с четырёхрядным теплообменником (FCX 24, 34, 44, 54, 64 и 84)
- Сертифицировано EUROVENT
- Трёхскоростной вентиляторный агрегат
- Полное соответствие правилам техники безопасности
- Скруглённые линии корпуса
- Функция автоматического отключения при закрытии створок жалюзи воздуховыводящей решетки
- Широкий выбор панелей и пультов управления
- Металлический корпус с антикоррозионным покрытием из полиэстера.
- Низкий уровень шума
- Пониженное падение давления в теплообменниках
- Электромоторы с постоянно подключенными конденсаторами
- Лёгкость установки и обслуживания
- Легкосъёмный моющийся фильтр
- Съёмные для очистки лопасти вентилятора
- Возможность изменения стороны подключения трубопроводов теплообменника в процессе монтажа
Дополнительное оборудование
- АМР: комплект оборудования для установки моделей FCX U и UE на стене или потолке помещения.
- ВС: Вспомогательный поддон для сбора конденсата. ВС 5-6 используется при горизонтальной установке, ВС 4 – при вертикальной.
- ВV: Однорядный водяной теплообменник. Не может быть использован в доводчиках с 4х-рядным теплообменником или с фильтром PASMACLUSTER.
- DCS4: Дренажная помпа для отвода конденсата. Используется когда естественный отток конденсата невозможен.
- РС: Задняя металлическая панель. Ей при необходимости можно закрыть заднюю часть доводчика.
- RX: Армированный резистивный нагревательный элемент с защитным термостатом. (Требуется панель управления с соответствующей возможностью управления резистивным нагревателем). Не может быть использован в доводчиках с 4х-рядным теплообменником или с фильтром PASMACLUSTER.
- SE: Жалюзи для подачи свежего воздуха в помещение с регулируемыми вручную створками.
- SIT3-5: Интерфейсные карты термостата.
Они позволяют объединить в единую сеть группу фанкойлов (до 10 штук) под управлением единой панели управления (селектора или термостата). SIT3: управляет переключением 3 скоростей вентилятора и должна быть установлена на каждый из фанкойлов, входящих в группу. Получает команды от селектора или от интерфейсной карты SIT5. SIT5: управляет переключением 3 скоростей вентилятора, а также одним или двумя клапанами (в 4х-трубной системе), посылая команды термостата всей группе фанкойлов.
- SW3: Датчик температуры воды, который позволяет автоматическое переключение сезонных режимов работы.
- SWA: SWA внешний датчик температуры (с проводом длиной 6 м). Датчик регистрирует температуру окружающего воздуха при подключении его к разъему (А) панели управления FMT20AW; при этом датчик температуры воздуха, встроенный в панель управления, автоматически отключается. Если же датчик подключен к разъему (W) панели управления FMT20AW, то он служит для измерения температуры воды в контуре циркуляции.
К панели FMT20AW могут быть одновременно подключены два датчика SWA.
- VCF: Комплект оборудования, включающий 3х-ходовой клапана с теплоизоляцией и медные присоединительные трубки с гайками (также с изоляцией). Для 3х- и 4х-рядных теплообменников, а также для 1о-рядных теплообменников (BV). Может использоваться в комбинации с датчиком SW3 (для модели FCX-ACT). Имеются модификации с питанием 230В или 24В, 50Гц.
- VCFD: Комплект оборудования, включающий 2х-ходовой клапана с теплоизоляцией и медные присоединительные трубки с гайками (также с изоляцией). Для 3х- и 4х-рядных теплообменников, а также для 1о-рядных теплообменников (BV). Может использоваться в комбинации с датчиком SW3 (для модели FCX-ACT).
- VCF_X4: Комплект оборудования, разработанный для доводчиков с единственным теплообменником, установленным в 4х-трубную систему с полностью раздельными контурами охлаждения и нагрева. Комплект состоит из двух 3х-ходовых клапанов, имеющих 4 присоединительных отверстия, с электроприводами и присоединительных медных трубок.
Весь комплект имеет теплоизоляцию. Комплект VCF1X4L поставляется для левой стороны подключения фанкойла, комплект VCF1X4R – для правой. Электропитание – 230В, 50 Гц.
- ZX: Опоры корпуса для напольной установки моделей А, AS, ACT и APC.
- Панели управления (1) и система VMF(2): Характеристики приведены в соответствующих разделах каталога.
Электронный термостат (FCX-ACT)
Автоматическое включение/выключение:
Благодаря наличию системы контроля температуры входящей воды, микропроцессор автоматически включает либо выключает (в режим ожидания) вентилятор и клапан во всех режимах работы – летнем и зимнем.
Пониженный уровень шума:
Отсутствие электромеханических приводов исключает появление шумов, сопровождающих срабатывание реле. Это, в сочетании с низкой шумностью работающих вентиляторов, обеспечивает высокий акустический комфорт в помещениях, оборудованных вентиляторными доводчиками AERMEC, даже без случайных всплесков шума при низких скоростях вращения вентилятора.
Дополнительные функции:
Функция автоматической проверки работоспособности AUTOTEST, функция защиты от замораживания теплообменника
Автоматическое изменение скорости работы вентилятора:
Возможность автоматического регулирования скорости вентилятора, для обеспечения постепенного изменения мощности доводчика.
Автоматическое переключение сезонных режимов работы:
Благодаря наличию системы контроля температуры входящей воды, система управления автоматически переключается в зимний или летний режим работы, автоматически изменяя температурную шкалу термостата.
