1Sam350000R1015: Купить Выключатель автоматический для защиты электродвигателей MS132-32 25кА с регулировкой тепловой защиты (1SAM350000R1015)

MS132-32 25-32 ABB 1SAM350000R1015 : ,






ABB
1SAM350000R1015
,32
,15
,25-32

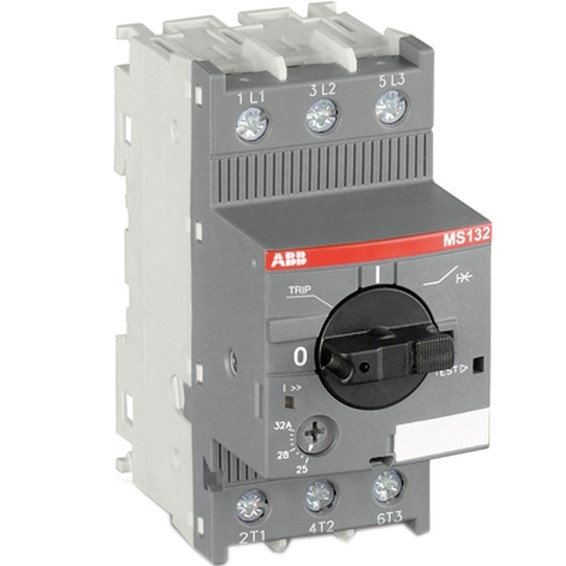

MS132-32 Ручной пускатель двигателя.

Габаритные размеры.

  • Чистая ширина продукта: 45 мм
  • Чистая высота продукта: 97,8 мм
  • Чистая глубина / длина продукта: 86,55 мм
  • Вес нетто продукта: 0,31 кг

Технический.

  • Номинальная отключающая способность при коротком замыкании (I cs ): (230 В переменного тока) 30 кА
    (250 В постоянного тока) 3 полюса последовательно 10 кА
    (400 В переменного тока) 30 кА
    (440 В переменного тока) 30 кА
    (500 В переменного тока) 10 кА
    (690 В переменного тока) 3 кА
  • Номинальная предельная отключающая способность при коротком замыкании (I cu ): (230 В переменного тока) 50 кА
    (400 В переменного тока) 50 кА
    (440 В переменного тока) 30 кА
    (500 В переменного тока) 10 кА
    (690 В переменного тока) 3 кА
  • Установка номинального мгновенного тока короткого замыкания (I i ): 480 А
  • Диапазон настройки: 25 … 32 А
  • Номинальная рабочая мощность AC-3 (P e ): (400 В) трехфазный 15 кВт
  • Номинальная рабочая мощность AC-3e (P e ): (400 В) трехфазный 15 кВт
  • Номинальное рабочее напряжение: Главная цепь 690 В переменного тока
    Основная цепь 250 В постоянного тока
  • Номинальный рабочий ток (I e ): 32 А
  • Номинальный рабочий ток AC-3 (I e ): 32 А
  • Номинальный рабочий ток AC-3e (I e ): 32 А
  • Номинальный рабочий ток DC-5 (I e ): 32 А
  • Номинальная частота (f): Главная цепь 50 Гц
    Главная цепь 60 Гц
  • Номинальное выдерживаемое импульсное напряжение (U имп ): Главная цепь 6 кВ
  • Номинальное напряжение изоляции (U i ): 690 В
  • Потеря мощности: при номинальных условиях эксплуатации на полюс 1,9 Вт
  • Количество полюсов: 3
  • Условный тепловой ток на открытом воздухе (I th ): Главная цепь 32 А
  • Степень защиты: Корпус IP20
    Клеммы главной цепи IP10
  • Степень загрязнения: 3
  • Электрическая стойкость: 50000 цикл
  • Механическая прочность: 100000 цикл
  • Тип терминала: Винтовые клеммы
  • Соединительная способность главной цепи: Гибкий с наконечником 1 / 2x 0,75 . .. 6 мм
    Гибкий с изолированным наконечником 1 / 2x 0,75 … 6 мм
    Гибкий 1 / 2x 1 … 2,5 мм
    Гибкий 1 / 2x 2,5 … 6 мм
    Жесткий 1 / 2x 1 … 2,5 мм
    Жесткий 1 / 2x 2,5 … 6 мм
  • Момент затяжки: Главная цепь 2 Н · м
  • Длина зачистки провода: Главная цепь 10 мм
  • Рекомендуемая отвертка: Позидрив 2
  • Монтажное положение: Позиции с 1 по 6
  • Монтаж на DIN-рейку: Tp5-7.5 (монтажная шина 35 x 7,5 мм) в соотв. с IEC 60715
    Tp5-15 (монтажная рейка 35 x 15 мм) в соотв. согласно IEC 60715
  • Минимальное монтажное расстояние: Электропроводящая плата, горизонтальная — до 400 В
    Электропроводная плата 0 мм , горизонтальная — до 690 В
    Электропроводящая плата 1,5 мм , вертикальная 75 мм
    Другое устройство того же типа, горизонтальная 0 мм
    Другое устройство того же типа, вертикальная 150 мм
  • Тип привода: Поворотная ручка
  • Индикация положения контакта: ВКЛ / ВЫКЛ / ОТКЛЮЧЕНИЕ
  • Стандарты: IEC / EN 60947-1
    IEC / EN 60947-2
    IEC / EN 60947-4-1
    UL 60947-1
    UL 60947-4-1
  • Примечания: Комбинированный контроллер двигателя с автоматической защитой UL508 (тип E) в сочетании с блоком подачи S1-M3-xx

Выключатель авт.

защиты двиг. MS-132-32 25kA ABB 1SAM350000R1015

Поделиться

Код 272294

Номинальная мощность при AC-3, 400 В

15

Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC

25

Номинальное напряжение по

690

Номинальное напряжение с

250

Номинальный ток длительной нагрузки Iu

32

Производитель

ABB

Перейти к описанию

Товар недоступен к заказу

Подобрать аналог


  • Описание
  • Технические характеристики
  • Параметры22
  • Отзывы
  • Единица измерения: 1 шт
  • Габариты (мм): 45×86. 55×97.8
  • Масса (кг): 0.00
Глубина86.55
Высота97.8
Ширина45
Тип элемента управленияПоворотный выключатель
С защитой от перегреваДа
Со встроенным расцепителем минимального напряженияНет
Со встроенным вспомогательным выключателемНет
Конструктивное исполнениеКомплектное устройство в корпусе
Тип присоединения главной электрической цепиВинтовое соединение
Номинальная мощность при AC-3, 400 В15
Система расцепленияТермомагнитная
Чувствительный к обрыву фазыДа
Номинальная предел. наибольшая отключающ.способность Icu при 400В перемен.тока AC25
Количество полюсов3
Номинальное напряжение по690
Номинальное напряжение с250
Степень защиты IPIP20
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по480
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с480
Диапазон настройки устройства защиты от перегрузки по32
Диапазон настройки устройства защиты от перегрузки с25
Номинальный ток длительной нагрузки Iu32

Глубина: 86.55мм
Высота: 97.8мм
Ширина: 45мм
Тип элемента управления: Поворотный выключатель
С защитой от перегрева: Да
Со встроенным расцепителем минимального напряжения: Нет
Со встроенным вспомогательным выключателем: Нет
Конструктивное исполнение: Комплектное устройство в корпусе
Тип присоединения главной электрической цепи: Винтовое соединение
Номинальная мощность при AC-3, 400 В: 15кВт
Система расцепления: Термомагнитная
Чувствительный к обрыву фазы: Да
Номинальная предел. наибольшая отключающ.способность Icu при 400В перемен.тока AC: 25кА
Количество полюсов: 3
Номинальное напряжение по: 690В
Номинальное напряжение с: 250В
Степень защиты IP: IP20
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: 480А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: 480А
Диапазон настройки устройства защиты от перегрузки по: 32А
Диапазон настройки устройства защиты от перегрузки с: 25А
Номинальный ток длительной нагрузки Iu: 32А
