Конвектор, встраиваемый в пол – инновационное решение для обогрева дома. Размеры конвекторов встраиваемых в пол

конструкция и установка своими руками

Довольно новое оборудование для обогрева помещений. Ранее использовались только в коммерческих помещениях, сегодня все чаще применяются в жилых зданиях для подогрева панорамных окон и металлопластиковых входных дверей. За счет применения конвекторов эффективно отсекается холодный воздух от жилых зон, дополнительно обогревает помещение и исключается появление на стеклопакетах конденсата. На значительных по площади стеклопакетах чаще всего образуется конденсат, причем это может происходить и при относительно большой температуре воздуха в помещении. Конденсат создает много проблем, и не только эстетических. Вода стекает вниз и далее на пол, постоянная влажность разрушает материал половых покрытий, способствует появлению грибков и плесени.

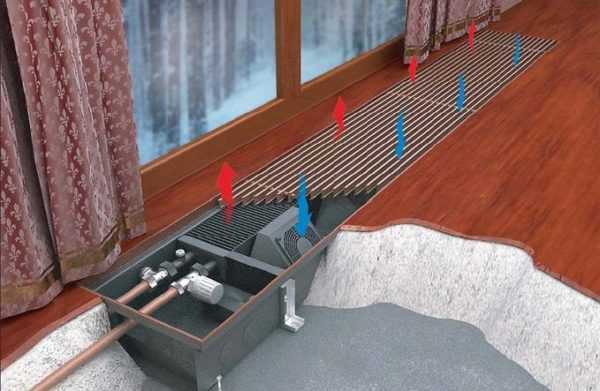

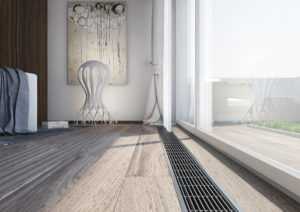

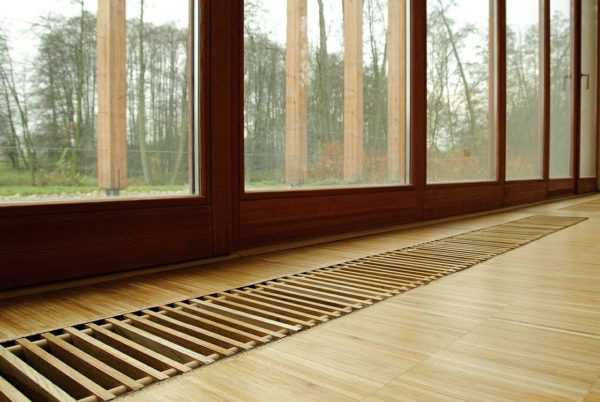

Конвекторы, встраиваемые в пол

Существенно увеличивать температуру в помещении для исключения появления конденсата экономически невыгодно, особенно в настоящее время при высокой стоимости энергоносителей. Встраиваемые в пол конвекторы решают все проблемы с минимальными финансовыми потерями.

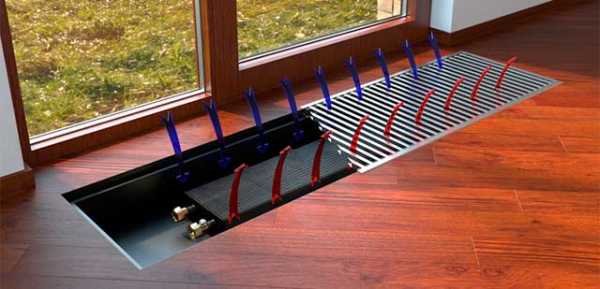

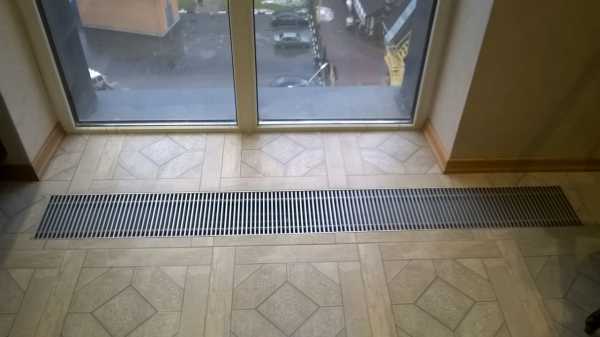

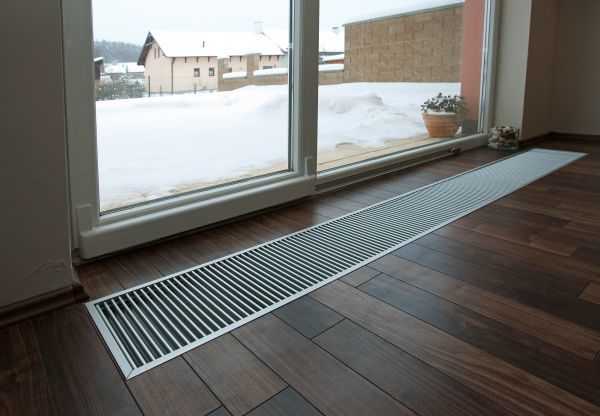

Внутрипольные конвекторы

Содержание статьи

Составные элементы встроенных конвекторов

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

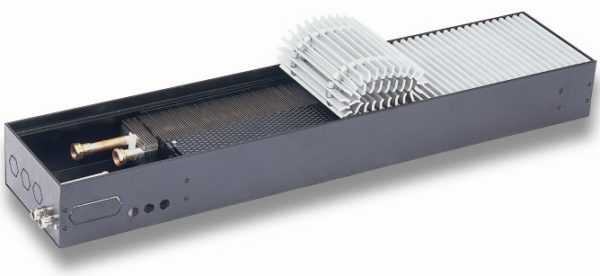

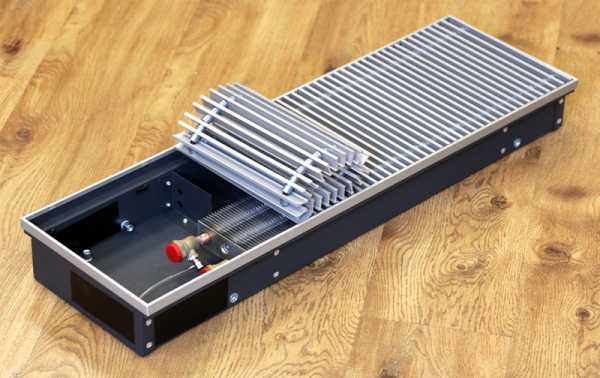

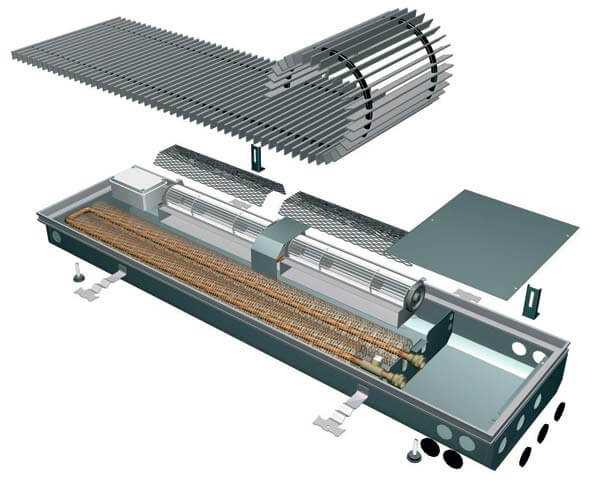

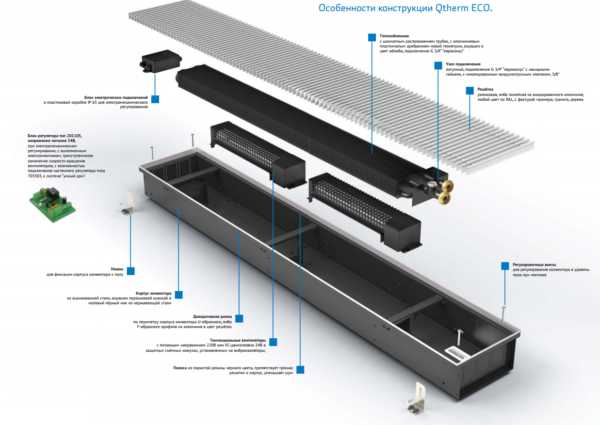

Конструкция конвектора

Вне зависимости от моделей все они состоят из нескольких элементов.

Корпус (короб). Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.

Теплообменник. Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
Декоративная решетка. Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Встраиваемые в пол конвекторы, конструкция

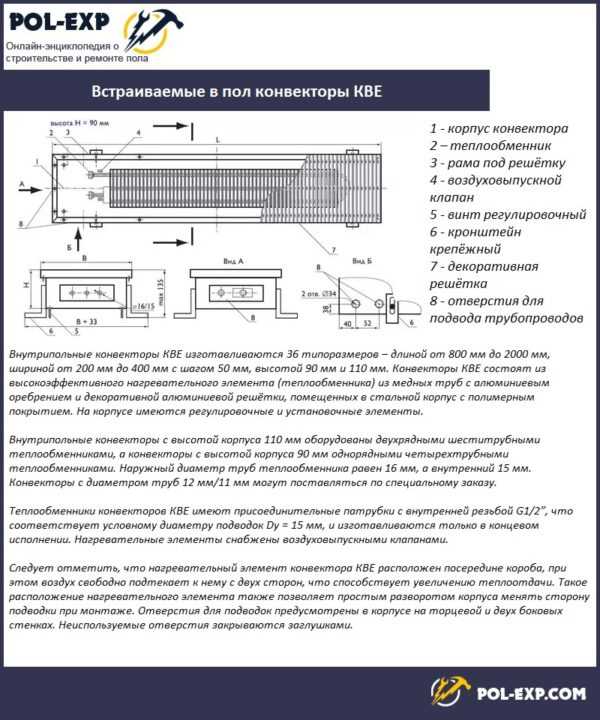

Встраиваемые в пол конвекторы КВЕ

Советы по выбору конвекторов

Решение об установке конвектора желательно принимать еще на этапе планирования полового покрытия. На какие параметры нужно обращать внимание при подборе обогревателя?

Материал изготовления корпуса

Если устройство будет установлено у входных дверей, то желательно выбирать модель с корпусом из нержавеющей стали. Дело в том, что в зимний период времени в него может попадать снег, высокая влажность и повышенная температура на порядок ускоряют процессы окисления металла. Много влаги в крытых бассейнах, ванных помещениях и т. д. Даже качественное цинкование не может долго противостоять таким сложным условиям эксплуатации. Еще один момент. О корпус упирается декоративная закрывающая решетка. Если она будет подвергаться значительным нагрузкам, то корпус нужно подбирать из толстых прочных материалов, именно на него в дальнейшем передаются нагрузки.

Конвектор с корпусом из нержавейки

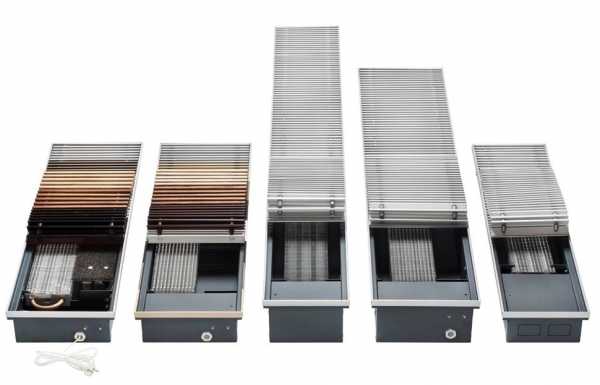

Размеры корпуса

Производители предлагают изделия различной длины, ширины и глубины. Как эти параметры влияют на выбор конкретного конвектора?

Длина. Желательно, чтобы она равнялась ширине окна или дверного проема. Если таких вариантов подобрать не удается, то профессионалы рекомендуют устанавливать в ряд два конвектора, общая их длина должна соответствовать вышеописанным требованиям.

Ширина. Особого влияния на технические параметры не имеет, во время подбора модели рекомендуется обращать внимание лишь на дизайн интерьера помещения.
Глубина. Очень важный параметр. Для жилых помещений рекомендуется покупать невысокие конвекторы, их намного проще монтироваться на тонких перекрытиях зданий.

Имейте в виду, что линейные размеры корпуса зависят от количества и возможностей установленного в нем оборудования и элементов.

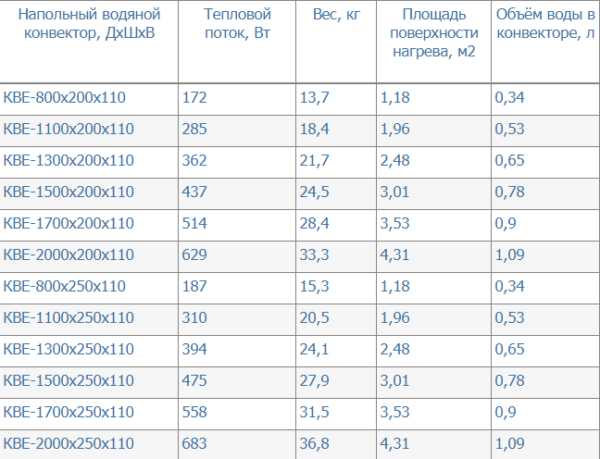

Встраиваемые конвекторы КВЕ с двухрядными шеститрубными теплообменниками (без вентилятора), характеристики

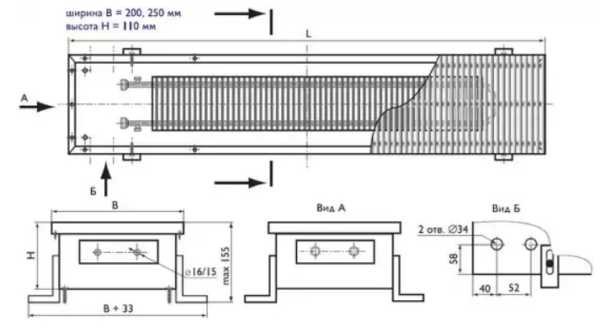

Внутрипольные конвекторы КВЕ высотой 110 мм

Способ нагрева

Конвекторы могут иметь водяные или электрические нагреватели. Электрические можно монтировать на всех типах полов, они имеют полностью автономное управление. Водяные, соответственно, только в помещениях такими же с системами подогрева пола. Это несколько ухудшает технические характеристики устройств, температура теплоносителя зависит от температуры в общей системе. Такая особенность ограничивает возможность встраиваемых конвекторов.

Водяные внутрипольные конвекторы

Еще одна разница между водяным и электрическим типом конвекторов. Электрические можно устанавливать в любое удобное время, для этого понадобиться лишь частично демонтировать половое покрытие. Водяные рекомендуется монтировать только одновременно с установкой системы подогрева пола, при невыполнении этого условия комбинированная система не будет функционировать.

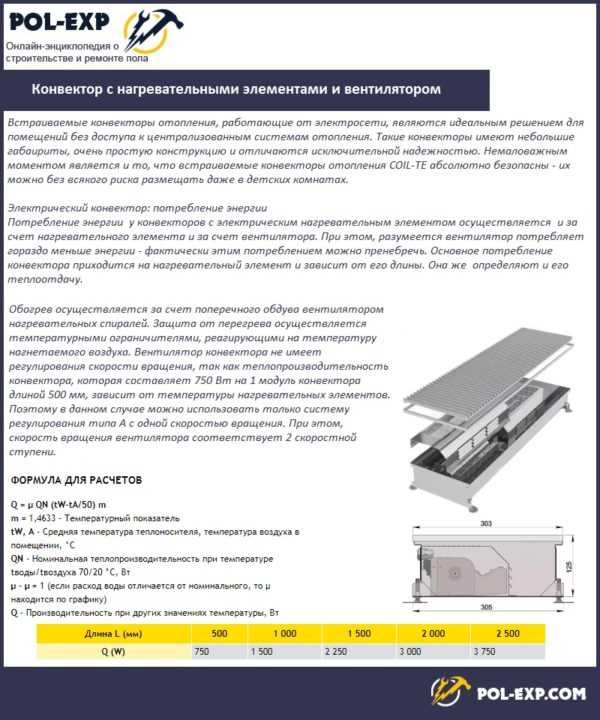

Конвектор с нагревательными элементами и вентилятором

Размеры радиатора

Эффективность теплоотдачи зависит от двух факторов: материалов изготовления и площади поверхности. Все изготовители во время производства устройств применяют материалы с максимальной теплопроводностью, здесь особого выбора нет. Изменение теплоотдачи по большей части делается за счет корректировки размеров и количества радиаторов. Но этот параметр должен согласовываться с размерами окон или дверей.

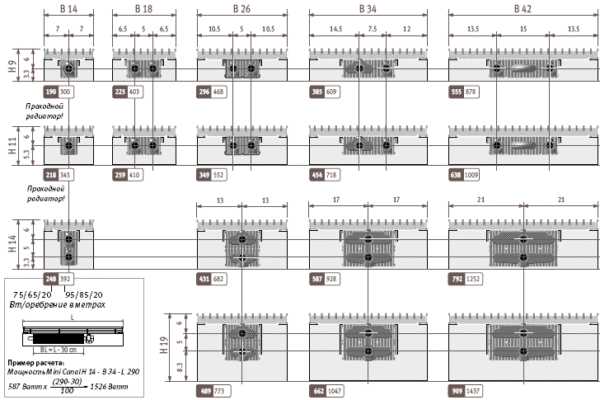

Размеры внутрипольных конвекторов JAGA Mini Canal

Тип вентиляции

Воздух сквозь теплообменник может проходить за счет естественного движения или при помощи электрических вентиляторов. Первый вариант работает более надежно, конвекторы можно устанавливать в любых помещениях, в том числе и не имеющих электрической проводки. Недостаток – незначительная мощность конвектора, причем изменение теплоотдачи происходит вне пожеланий пользователя.

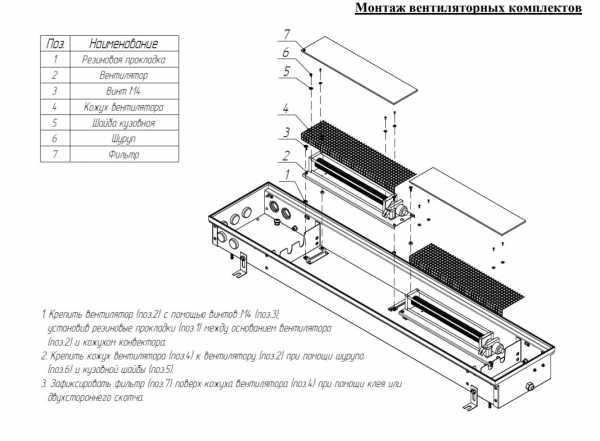

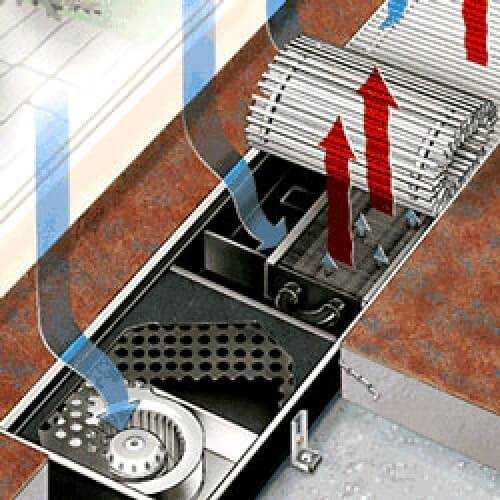

Конвектор с вентилятором

Принудительная вентиляция выполняется при помощи осевых или радиальных вентиляторов. Скорость воздушного потока не зависит от внешних условий, конвектор может изменять производительность с учетом заданных режимов. Недостатки – несколько усложняется процесс монтажа, увеличивается шумность в помещении. Во время выбора имейте в виду эти эксплуатационные характеристики устройств.

Вид решетки

Решетки в большинстве случаев изготавливаются из прочных металлических сплавов. Могут сворачиваться в рулоны или быть стационарными. Во время выбора рекомендуется обращать внимание на два параметра: физическая прочность и внешний вид. Чем больше нагрузка на половое покрытие, тем выше прочность должна иметь обрешетка.

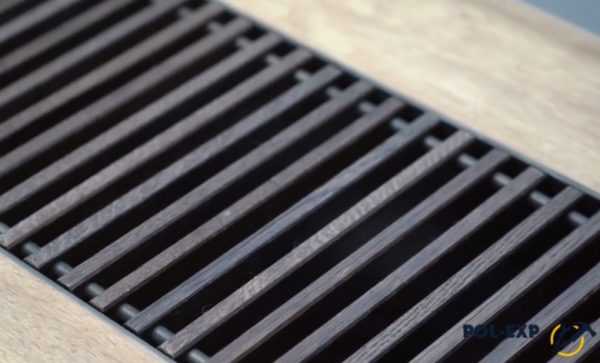

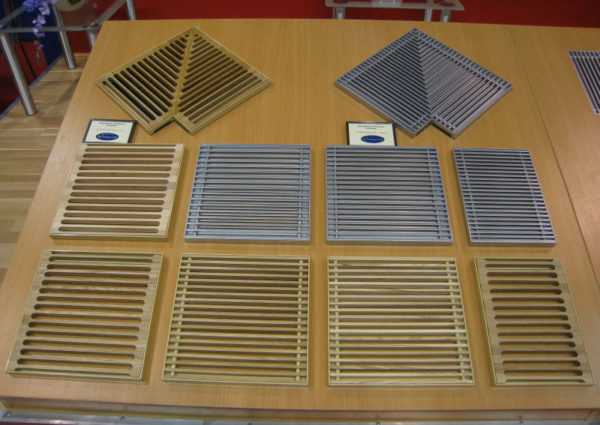

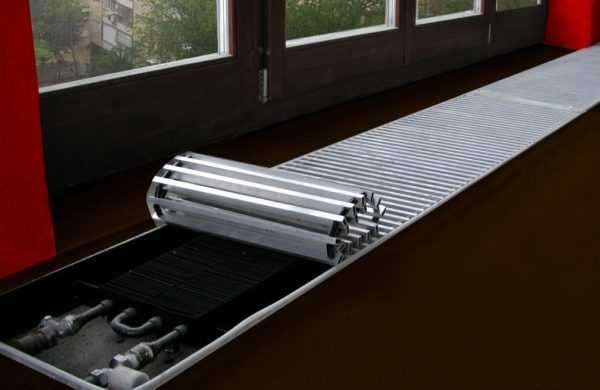

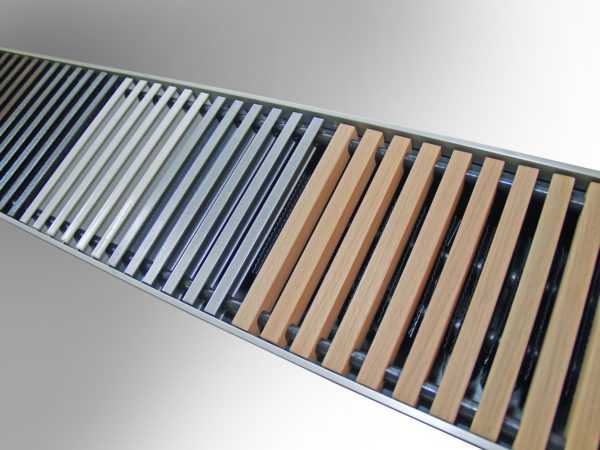

Решетки для внутрипольных конвекторов

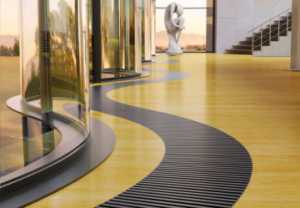

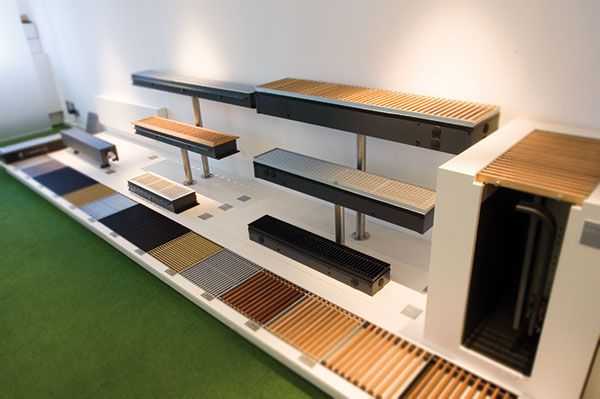

Декоративные решетки

Рабочее давление

Для частных жилых домов этот показатель не имеет значения, давление в водопроводных сетях различного назначения не превышает 3 атм., а минимальное рабочее давление у всех видов конвекторов не бывает менее 10 атм. Что касается многоквартирных домов, то покупайте приборы с максимальными значениями давления опрессовки. Перед началом сезона отопления в домах производится испытание водопроводных систем высоким давлением, конвекторы должны выдерживать его.

Дополнительное оборудование управления и контроля

Для контроля и изменения режимов функционирования применяются электромеханические или механические приборы и устройства. Элементы располагаются непосредственно в корпусе, а управление может быть с удаленного пульта. Электронные модели позволяют запрограммировать не только температуру, но и периодичность включения/выключения. Выбор типа конвектора зависит от пожеланий пользования и особенностей эксплуатации помещения.

Краткий перечень производителей

Для облегчения выбора мы предлагаем ознакомиться с наиболее известными производителями конвекторов, их товары имеют положительные отзывы многочисленных потребителей.

Наименование брендаТехнические параметры

Verano	Изготавливается в Польше, может быть с естественной или принудительной конвекцией. Толщина алюминиевых пластин радиатора 0,22 мм, короб стальной с цинко-магниевым покрытием. Диаметр магистральных медных трубок 15 мм, размеры корпуса от 100×50 мм до 200×100 мм. Комплектуется алюминиевыми, деревянными или стальными решетками из нержавейки.
Kermi	Могут быть с вентиляторами или без, глубина короба 18–35 см, ширина 9–20 см. Используется как дополнительное отопление помещения, устанавливается у входных дверей, витражных окон. Небольшая монтажная высота позволяет монтировать устройства на тонких межэтажных перекрытиях.
Mohlenhoff	Немецкие конвекторы внутрипольной установки. Могут иметь радиальные и тангенциальные вентиляторы, есть варианты электрического нагрева. Глубина 7–19 см, ширина 18–41 см. Широкая линейка моделей дает возможность увеличивать сферы использования оборудования. Максимальное давление 16 атм., рабочее 10 атм. Могут функционировать в одно- и двухтрубных системах отопления.
Jaga	Короб сделан из оцинкованной стали, ширина 14–42 см, глубина 6–19 см. Изготавливаются в Бельгии, небольшие размеры существенно расширяют сферы использования. Могут иметь естественную или принудительную вентиляцию теплообменника. Срок эксплуатации не менее 30 лет.
Kampmann	Устройства класса Hi-End, функционируют с принудительной или естественной вентиляцией. Изготавливаются в Германии, компания основана в 1972 году. Глубина 9–20 см, вентиляторы малошумные. Теплообменник имеет ребра из алюминия, может выдерживать температуру до +120°С.
Minib	Производятся в Чехии, имеют уменьшенную высоту (от 5 см), что позволяет устанавливать приборы на тонких половых основаниях. Короб изготовлен из нержавеющей стали. Имеют широкий выбор декоративных решеток.
Heatmann	Во время изготовления применяются самые современные технологии, за счет чего существенно увеличивается коэффициент полезного действия. Конвекторы изготавливаются в Германии, короб из окрашенной порошковыми красками оцинкованной стали. Ширина 10–42 см, глубина 8–20 см. Широкий спектр по размерам позволяет потребителям выбрать оптимальный вариант с учетом размеров помещения и конкретного места установки. Есть варианты с естественной и принудительной вентиляцией теплообменника.
Itermic	Устройства производства отечественной компании, корпус из оцинкованной стали, есть варианты с вентиляторами и без. Глубина 7–19 см, ширина 20–40 см. Трубки теплообменника медные, ламели алюминиевые. Толщина ламелей 0,5 мм, диаметр трубок 16 мм. Рассчитаны на рабочее давление 15 атм., прессовочное 25 атм. Есть ручное или автоматическое управление режимами функционирования.
Varmann	Имеют широкое распространение в Европе и нашей стране, корпус из оцинкованной стали, предусмотрены варианты электрического исполнения нагревателя. Могут работать как на нагрев, так и на охлаждение помещения с естественной или принудительной конвекцией. Глубина 9–20 см, ширина 14–37 см.
Polvax	Производитель – польская компания, могут иметь один или два теплообменника, что увеличивает показатели теплопроизводительности. Корпус из легированной листовой стали, глубина 7–34 см, ширина 18–38 см. Диаметр трубок 22 мм, температура теплоносителя до +90°С, рабочее давление 10 атм.

Каждая компании выпускает широкий спектр оборудования по техническим характеристикам, что дает возможность найти самый подходящий вариант конвектора с учетом максимального количества различных факторов.

Практические советы по монтажу

Нарушение технологии установки может стать причиной появления неприятностей во время эксплуатации конвекторов. Особенно большие проблемы возникают при поломках конвекторов с водяным теплоносителем. Именно для этого типа устройств дадим пошаговую инструкцию. Для монтажа понадобится набор ключей и уплотнительная нить. Начинать работы нужно со сборки теплообменника. Предварительное условие – финишное покрытие пола еще не установлено.

Сборка элементов теплообменника

Шаг 1. Занесите коробку в помещение, откройте ее. Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность. Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Распаковка конвектора

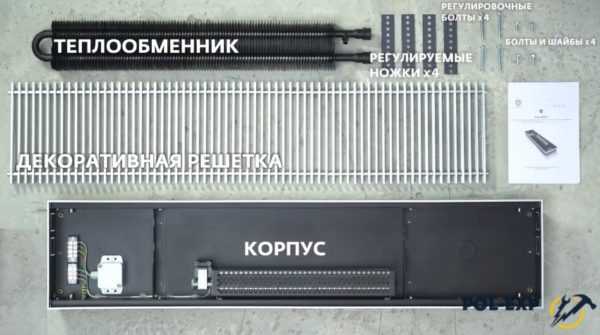

Проверка комплектности

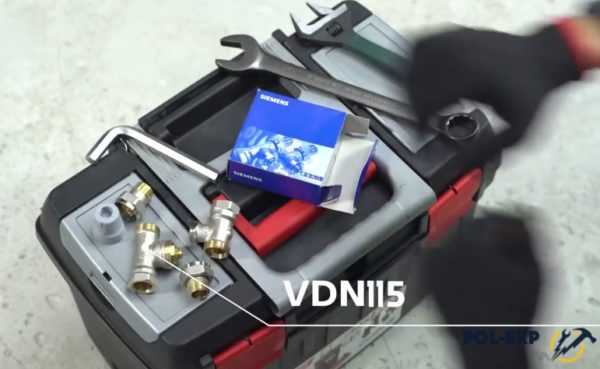

Шаг 2. Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

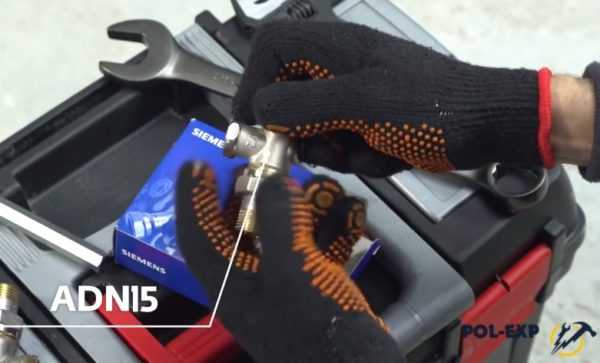

ADN15

VDN115

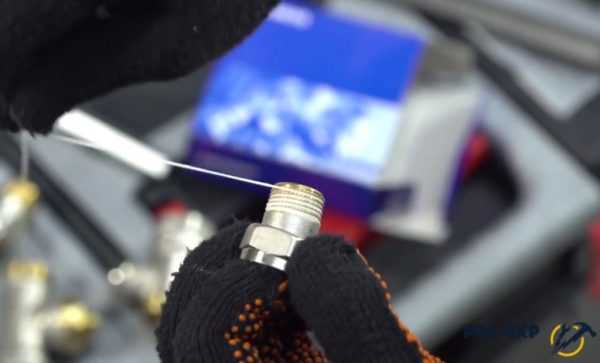

Шаг 3. Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Намотка нити

Важно. Нить нужно наматывать по ходу резьбы, во время закручивания штуцера она должна затягиваться, а не ослабляться. Это очень важное условие, при его несоблюдении обязательно появятся протечки воды. Придется разбирать уже установленный конвектор и ликвидировать проблемы.

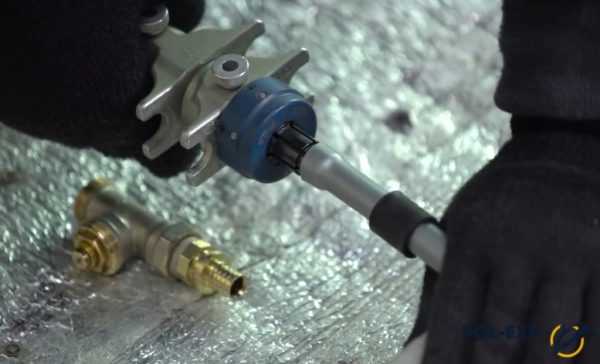

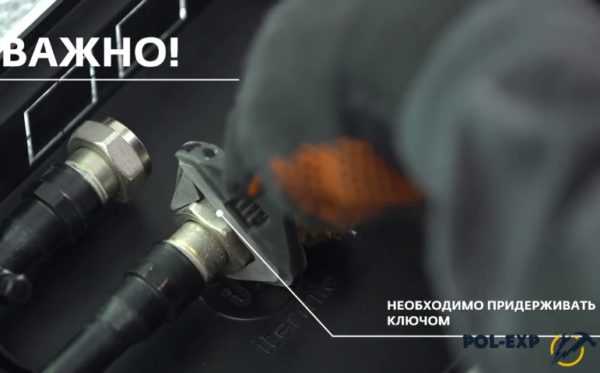

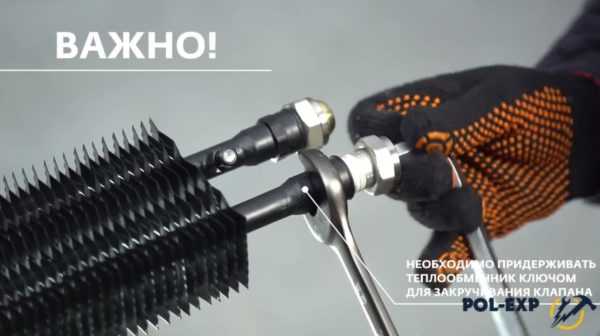

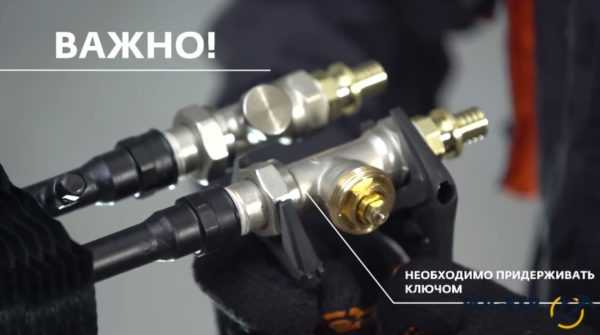

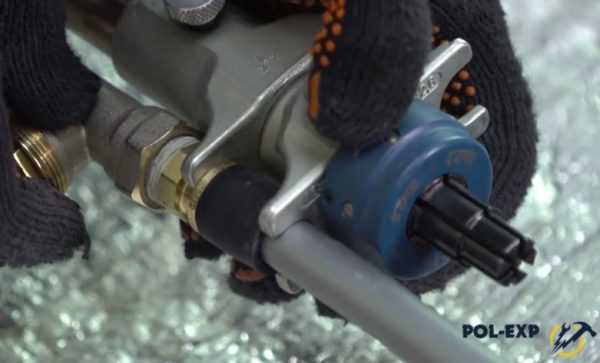

Шаг 4. Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Прикручивание клапана

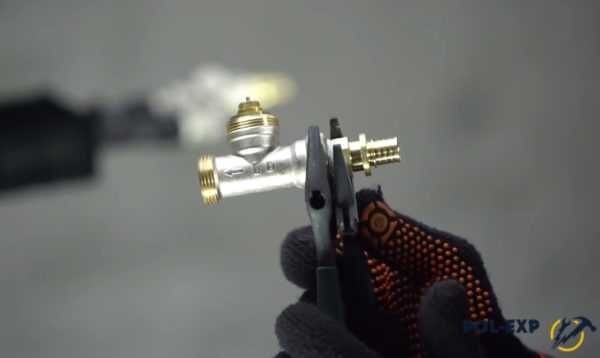

Сборка крана

Подключение крана

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Монтаж корпуса

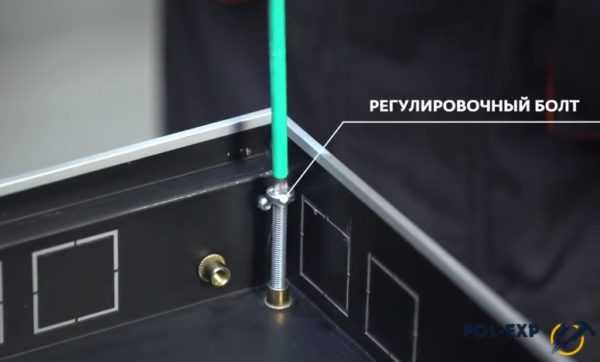

Шаг 1. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Регулировочные винты

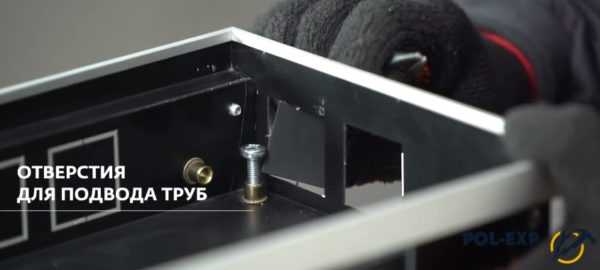

Отверстия для подвода труб

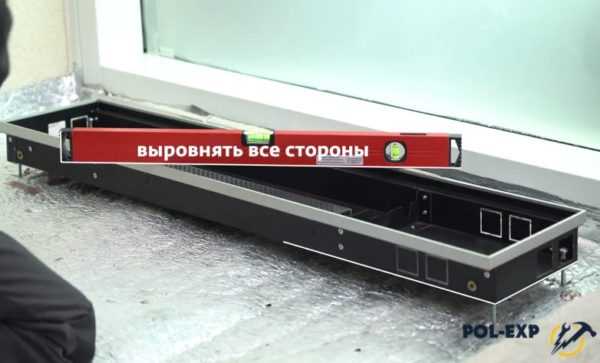

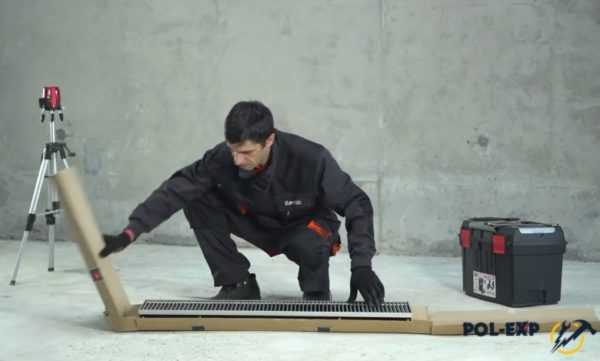

Шаг 2. Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Корпус должен быть выровнен по горизонтали

Важно. Во время установки корпуса принимайте во внимание нулевую отметку полового покрытия. Именно в этой плоскости должна располагаться декоративная решетка конвектора.

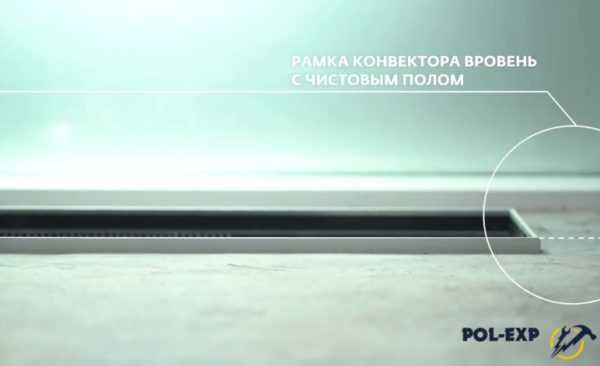

Принимайте во внимание нулевую отметку полового покрытия

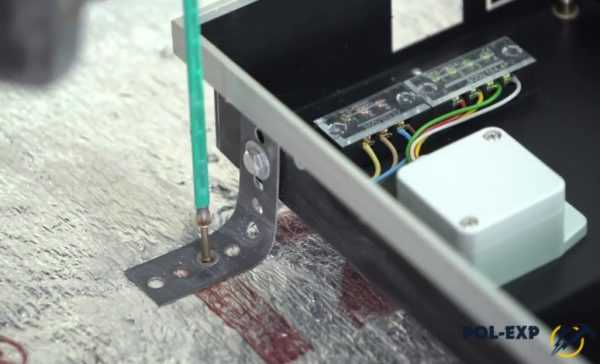

Шаг 3. После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

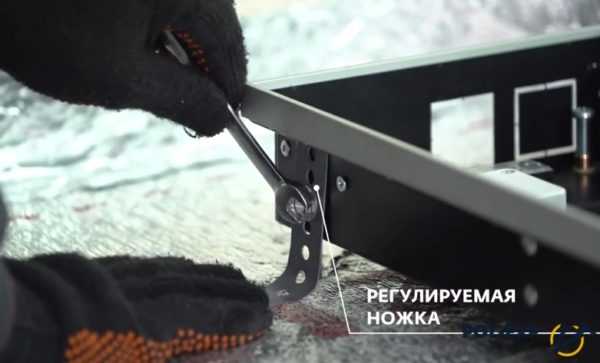

Регулируемые ножки

Закручивание болта в дюбель

Шаг 4. Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

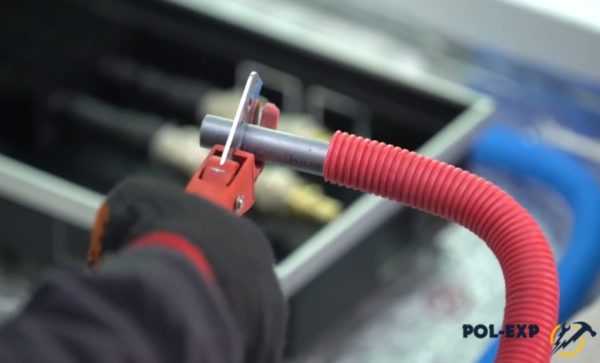

Обрезка излишка трубы

Шаг 5. Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Нагрев

Подключение

Шаг 6. При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

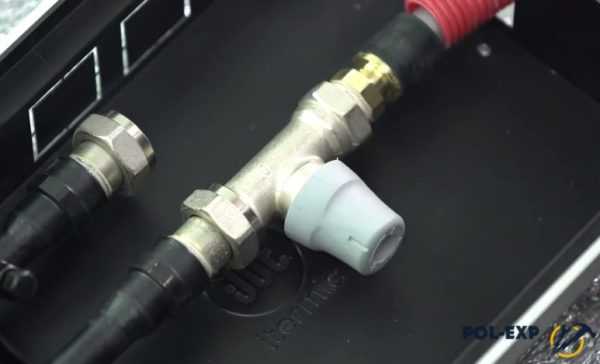

Подключение теплообменника

Прикручена ручка крана

Шаг 7. Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

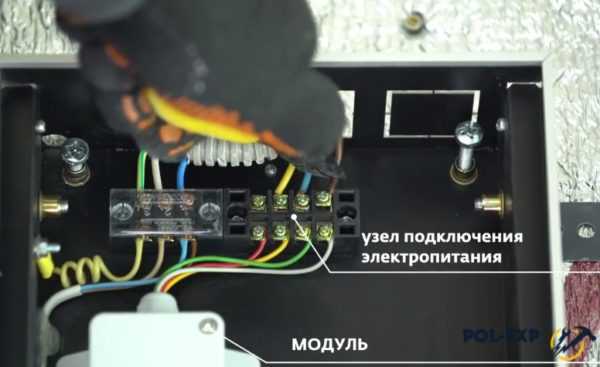

Подключение электрокабелей

Шаг 8. Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

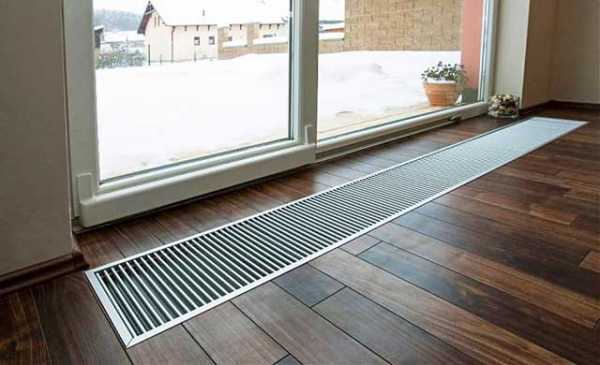

Декоративная решетка конвектора установлена

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

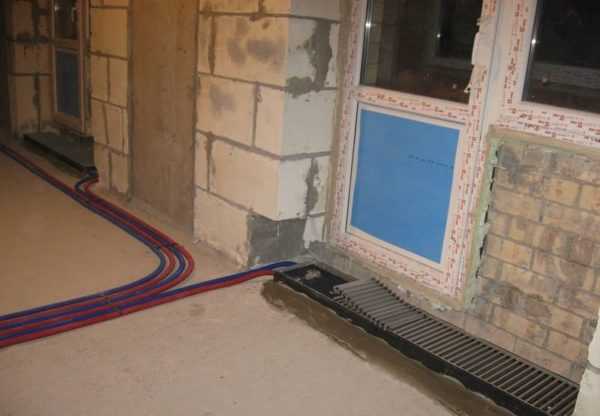

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

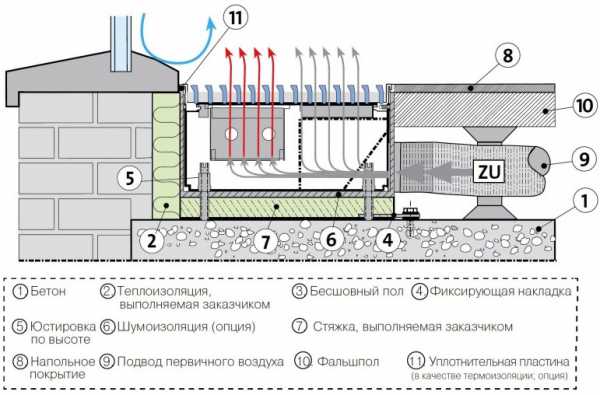

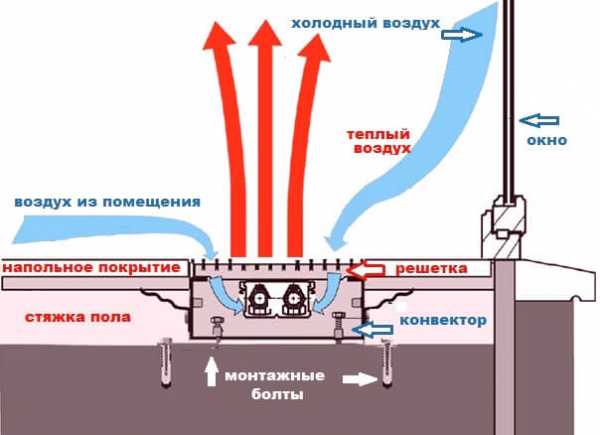

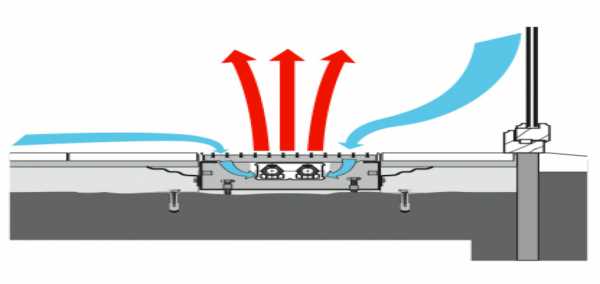

Схема установки конвекторов, указание габаритов ниши под оборудование

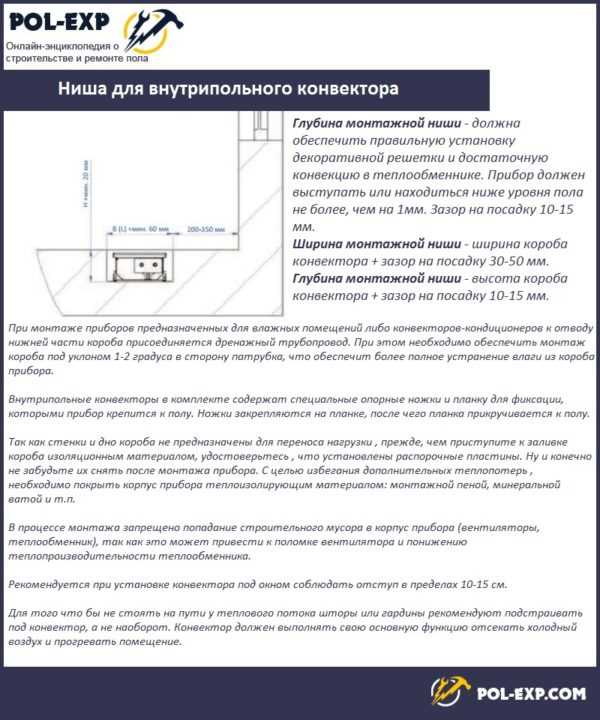

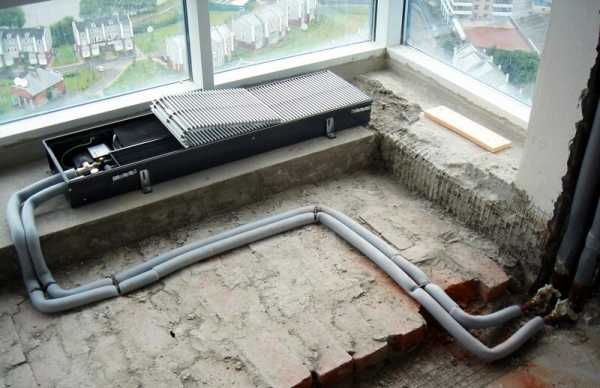

Ниша для внутрипольного конвектора

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна или двери

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

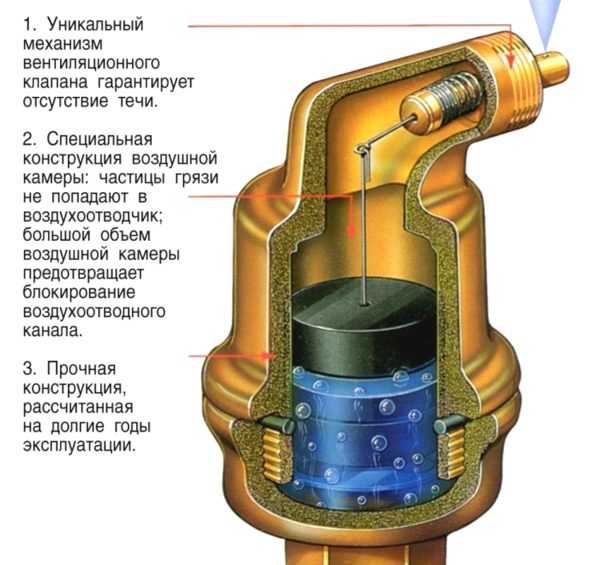

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Кран Маевского

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками. Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования.

Видео – Установка конвектора

pol-exp.com

Что важно знать о внутрипольных конвекторах отопления

При обустройстве системы отопления в общественных и жилых помещениях все большую востребованность получают напольные отопительные конвекторы.

Объясняется такая популярность тем, что этот сравнительно «молодой» вид отопительных приборов позволяет эффективно решить проблемы обогрева помещений в тех случаях, когда применение обычных радиаторов нецелесообразно по эстетическим или технологическими причинам, или же попросту невозможно.

Разновидности приборов

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.

Корпус

Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.

Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.

Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.

Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны — здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.

Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.

Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.

Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.

Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

Теплообменник

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.

Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.

Трубка с обоих концов оснащена резьбовой частью — фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.

Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.

У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.

Материал пластин такой же — медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.

В плане монтажа с ними попроще – требуется только подводка кабеля.

Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.

Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным

Решетка

Сверху, конвектор отопления в пол, забран решеткой. Исполняться она может из различных материалов — металл, полимеры, ценные породы древесины.

Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.

Дополнительные опции

Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.

И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.

Особую разновидность конвекторов представляют фанкойлы.

Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости — чиллеру.

Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.

Достоинства и недостатки конвекторов, сфера их применения

Итак, где оправдывает себя применение напольных или внутрипольных конвекторов отопления:

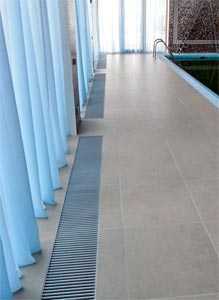

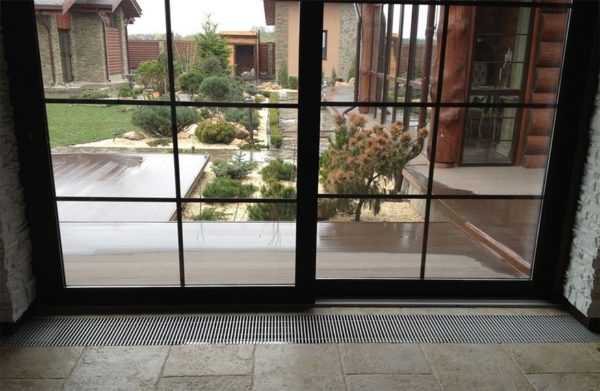

Помещения с высокими окнами, вплоть до пола, или с низким уровнем подоконников, который не позволяет разместить традиционные радиаторы.

Широко применяются они линейно вдоль застекленных стен в спортивных залах, оранжереях, торговых комплексах, культурных центрах.

В любом случае, такие приборы создают своеобразную эффективную теплую воздушную завесу от проникновения холода.

Представляют они большое удобство и для детских учреждений.

Нет риска травмирования детей об острые углы приборов, полностью исключена возможность получения ожогов – поверхность вешних решеток никогда не нагреется до опасной температуры. В то же время они не ограничивают свободное для игр пространство.

Нередко и владельцы частного жилья не желают портить задуманный интерьер помещения навеской настенных радиаторов отопления.

Внутрипольные конвекторы – один из вариантов решения этой проблемы. Одно из главных достоинств конвекторов – они не занимают пространства, не портят внешнего облика помещения, а порой даже привносят в него особый визуальный эффект.

При правильном подборе мощности и грамотном размещении их по пространству комнаты, они вполне могут стать основным или даже единственным источником тепла, конечно, если это позволяют высота потолков и общая площадь помещения.

Размещение их около часто используемой входной двери позволяет задерживать до 80-90% холодного воздуха, проникающего извне.

Могут возразить, что эффективной скрытой системой отопления являются и теплые полы. Это действительно так, но все же между ними и конвекторами есть значительные различия:

Установка системы тёплого пола – процесс гораздо боле дорогой и трудоемкий.

Контур труб для теплого пола имеет жесткие ограничения как по минимальной, так и по максимальной длине, по уровню давления и температуре теплоносителя.

Этих ограничений практически нет при использовании конвекторов.

Система «теплый пол» предусматривает достаточно равномерное распределения теплообменных труб по всей площади комнаты, а конвектора позволяют сделать акцент на самых проблемных участках помещения.

Ремонт и обслуживание конвекторной системы – гораздо проще.

Эксплуатация теплого пола может, со временем, привести к пересыханию паркета из натурального дерева или появлению щелей на ламинате, особенно если температура теплоносителя будет выше 40 градусов.

С конвекторами это невозможно в принципе –поверхность пола не подвергается температурному воздействию.

Однако, есть у такой системы отопления и свои, достаточно серьезные недостатки:

Мощные конвекционные потоки увлекают за собой большое количество пыли.

При высоких, более 3 метров, потолках в жилых помещениях такое отопление не принесет желаемого эффекта.

Неравномерность прогрева участков комнаты, неизбежная при конвекторной схеме, может привести к появлению сильных сквозняков холодного воздуха вдоль поверхности пола.

Как подойти к выбору внутрипольного конвектора

Прежде всего нужно правильно рассчитать потребное количество конвекторов для обогрева конкретной комнаты.

В паспортных данных изделия обязательно указывается тепловая мощность прибора при определенной температуре теплоносителя. Подробный расчёт требуемого количества – достаточно сложная процедура, учитывающая множество факторов.

В очень грубом приближении, при достаточной термоизоляции помещения и стандартной высоте потолков, можно говорить примерно о 100 Вт на квадратный метр площади.

Учитывается место планируемой установки -обычно это делается линейно вдоль окон или внешних стен.

Принимаются в расчет габариты конвектора – его длина и обязательно — высота, чтобы была возможность углубить его в толщу пола.

Важная величина – рабочее и опрессовочное давление конвектора. Она должна соответствовать параметрам сети отопления и, безусловно, создавать определенный запас.

Материал изготовления.

Для встраиваемых в пол конвекторов должна обеспечиваться требуемая жесткость, а если планируется их замуровка в стяжку – то и устойчивость к агрессивной среде. Лучше всего отдать предпочтение нержавеющему корпусу.

Обязательно проверяется материал гибких шлангов – они также не должны поддаваться коррозии.

Наличие вентилятора резко повышает производительность конвектора.

Правда, будет определенный расход электроэнергии, но на фоне достигнутой экономии от работы принудительной вентиляции он будет практически незаметен. Не забываем, что в этом случае необходимы будут подводка кабелей, места для размещения трансформаторов.

Несложность устройства напольных конвекторов и устойчивый спрос повлекли их массовый выпуск как промышленными предприятиями, так и практически полукустарными частными мастерскими.

Чтобы не нарваться на недоброкачественную подделку, приобретать стоит проверенный, сертифицированный товар известных производителей.

Ведущие производители отопительных напольных конвекторов

VARMANN

Российская компания, создававшаяся когда-то лишь для реализации импортной климатической техники, но руководство которой быстро осознало важность собственного производства.

Учитывая спрос на конвекторы среди россиян, VARMANN выпускает собственные модели, используя при этом передовые европейские производственные линии.

Фирма выпускает несколько линеек встраиваемых в пол конвекторов.

Серия Ntherm – модели с естественной конвекцией средней и повышенной мощности, с водяными или электрическими (Ntherm Electro) теплообменниками.
Серия Qtherm – конвекторы встраиваемые в пол компании Varmann. Это модели с принудительной вентиляцией, также с различными типами теплообменников, с интеллектуальной системой регулирования микроклимата.
Модели «Qtherm HK» — двухконтурные, рассчитанные как на отопление, так и на кондиционирование воздуха.

EVA

Совместное российско-шведское предприятие EVA выпускает конвектора, максимально адаптированные для наших условий.

В ассортименте фирмы «ЕВА» – конвектора всего диапазона мощностей – от небольших приборов без вентилятора до сверхмощных, способных обогреть большие помещения, оснащенных бесшумными вентиляторами германского производства..

На всю свою продукцию производитель дает гарантию 10 лет безаварийной работы.

JAGA

Популярная бельгийская компания — признанный лидер в производстве конвекторных систем.

Особым спросом пользуется ее продукция среди владельцев жилья – модели Micro Canal Floor и Mini Canal, при совсем небольших размерах, обладают поразительной теплоотдачей, а конвектор Mini Canal DBE, оснащенный вентилятором, отлично показывает себя даже при невысоких температурах теплоносителя.

Фирма не скупится на гарантийные обязательства: на все изделия – 30 лет!

KLIMA

Словенская фирма, успешно работающая в этом направлении уже 60 лет.

Ассортиментный ряд компании Klima– это более 130 моделей водяных конвекторов серии TKV — с принудительной циркуляцией, и TK — с естественной. Если после индекса добавлена буква S, например, TKV- S, то конвектор предназначен для помещений с повышенной влажностью

Конвекторы БРИЗ

Стараются не уступать западным аналогам и изделия Кимрского завода КЗТО (Тверская обл).

Линейка моделей – очень широка, от конвекторов для обогрева промышленных цехов до миниатюрных приборов, предназначенных для небольших жилых комнат.

Удобно, что производитель принимает заказы и на изготовление решеток по желанию потребителя – из алюминия, нержавейки или дерева с лакировочным покрытием.

Уровень цен на внутрипольные конвекторы отопления

Многообразие конвекторов – без преувеличения, огромно. Для примера приведены цены на несколько моделей конвекторов отопления встраиваемых в пол:

Производитель	Модель	Краткое описание	Габариты (длина, ширина, высота)	Теплоотдача (мощность, Вт) при 70 градусах теплоносителя	цена
VARMANN (Россия)	Ntherm	водяной, с естественной конвекцией, с решеткой под фактуру дерева	1000×190×90	173	15700
VARMANN (Россия)	Ntherm Electro	электрический, с естественной конвекцией, с решёткой под бронзу	750×190×110	105	11300
EVA (Россия-Швеция)	COIL-KB	водяной, с вентилятором, корпус – нержавеющая сталь.	900×303×125	218 – 1130, в зависимости от скорости вращения вентилятора	28450
JAGA (Бельгия)	Mini Canal DBEMICA_DBE L-PROFILE H014 L100 B26/ DBN	водяной, с вентилятором, для систем с низкой температурой теплоносителя	1000×260×140	1523	37600
KLIMA (Словения)	TK/08-080x20x10/019	водяной, с естественной конвекцией, базовое минимальное исполнение	800×200×105	300	9200
БРИЗ (Россия)	Встраиваемый конвектор «Бриз 200х80»	водяной, с естественной конвекцией, базовое минимальное исполнение, без стоимости решетки	800×200×80	232	7680

Очевидно, что назвать дешевыми встраиваемые внутрипольные конвекторы отопления не получится. Тем не менее, это очень выгодное вложение денег, которое должно сторицей окупиться комфортным микроклиматом в доме и существенной экономией на оплате коммунальных услуг.

nastilaem.com

Как выбрать внутрипольный конвектор | Как правильно подобрать встроенный в пол конвектор

Перед каждым человеком который строится или делает ремонт, стоит вопрос выбора системы радиаторного отопления. В наше время, время панорманых окон, один из основных видов отопления являются встроенные в пол радиаторы, а именно внутрипольные конвекторы водяного отопления.

Так как внутрипольные конвекторы появились не так давно, у покупателей еще возникает много вопросов о том, как правильно выбрать внутрипольный конвектор, какого производителя выбрать и кому доверить их установку?

Все это в комплексе важно, так как конвектор в полу является видимой частью интерьера, и должен выглядеть идеально! Мы так и разобъем данный обзор на 3 части.

Как выбрать правильный размер Тип конвекции (естественная, принудительная) Выбрать ширину | Выбрать глубину | Выбрать длину Украина или Европа? Выбор декоративной решетки Сравнительная таблица Выбор производителя Не стандартные решения

Какой производитель лучше? Украина или Европа?

Один из основных вопросов который интересует покупателя, какого производителя вы порекомендуете? Скажу сразу, что проверенные производители и в Украине и в Европе качественные и надежные, если используют соответствующие материалы! Но Украина все таки на порядок дешевле. Если сравнивать конвекторы с естественной конвекцией, то мы рекомендуем Украину, так как эффективность одна и та же. Если же сравнивать конвекторы с принудительной конвекцией, то преимущество у европейцев (смотреть сравнение внутрипольных конвекторов). Например Mohlenhoff Германия в 1,5 раза эффективнее, Verano Польша дают в два раза больше теплоотдачи, при том что вентиляторы работают почти безшумно. Цена высокая, но если пересчитать в разрезе цены за 1 Вт, то стоимость такая же как и у наших конвекторов с вентилятором. Европейцы примечательны тем, что у них все продумано до деталей, внешний вид, удобство монтажа, удобство эксплуатации и так далее. Мы рекомендуем:

Если вы хотите идеальный конвектор во всех смыслах, то это конечно же европеец, мы рекомендуем Verano (лучшая теплоотдача, безшумные вентиляторы), Mohlenhoff (лучшая решетка, безшумные вентиляторы) и Jaga (DBE вентиляторы). Также есть Kermi, Kampmann, Hidria, Regulus, по нашему мнению они не стоят той цены, которую требуют. Все перечисленные конвекторы Вы можете посмотреть в нашем офиса на выставке!

Если вы не хотите переплачивать за имя, но хотите качественный продукт, то это Украина - Polvax, Carrera и ТМ Конвектор. Более точную информацию по показателям эффективности и цене вы можете получить у наших консультантов по контактным номерам (044) 361-34-28, (097) 060-18-18.

Рекомендуем: Украина - Polvax, Carrera, ТМ Конвектор | Европа - Mohlenhoff, Verano, Jaga

Как выбрать правильный размер, тип конвекции и необходимую теплоотдачу?

Как выбрать длину конвектора?

Из трех габаритных составляющих, длина конвектора является самым простым решением. Так как идеальный размер конвектора в длину является 80-100% от полной длины окна. По той причине что конвектор в первую очередь выступает тепловой завесой от холодного воздуха зимой. Во вторую очередь устраняет запотевание окна при перепадах температур, и в третьих это уже как следствие первых двух, является эффективным источником обогрева. Самая оптимальная длина 85-100% от полной длины окна.

Не рекомендуется конвектор брать длиной менее 70% окна. Так как при условии, если даже выбран мощный отопительный конвектор, но занимает половину окна или меньше, то теплопотери в не защищенном месте нивелируют его мощность. И увеличится риск запотевания окна.

Как выбрать глубину конвектора?

Это самый не контролируемы вопрос, который часто не подвластен хозяину. Учитывая что прибор монтируется в пол, где не всегда есть возможность сделать нишу желаемой глубины, клиенту приходится выбирать ту максимальную высоту, которую позволяет стяжка в полу. Самая оптимальная глубина 90-120 мм.

Рекомендуемая глубина в пол для конвектора 90-120 мм, при такой глубине циркуляция воздуха и его нагрев проходит в оптимальном режиме. Часто у клиентов нет такой возможности, например максимум 7 см и все. Тогда при подборе приходится изощряться типом конвектора (с вентилятором или без), длиной конвектора и шириной.

Как выбрать ширину конвектора?

Если вы выбрали длину и глубину конвектора, то выбрать ширину встроенного конвектора в пол не сложно. У всех производителей под выбранную глубину по умолчанию свои рекомендуемые ширины. Например если у вас конвектор очень низкий, но нет смысла брать широкий, так как в низких конвекторах уменьшенные теплообменники, поэтому увеличенная ширина не имеет смысла. Широкий короб не принесет ожидаемого прироста эффективности. Рекомендуемая ширина конвектора для естественной конвекции 230-250 мм, принудительная конвекция 250-300 мм. Есть еще усиленные версии обоих типов, где увеличенные теплообменники, или в два ряда. Тогда и короб соответственно увеличенный. Самая оптимальная ширина 230-300 мм.

С вентилятором или без вентилятора, какой выбрать?

Когда известны допустимые габаритные размеры, тогда настало время определиться с типом конвекции. Конвекция бывает естественная (без вентилятора) и принудительная (с вентилятором). Тип конвекции значительно влияет на тепловую эффективность, которая увеличивается в 2,5-3 раза, немного влияет на габаритные размеры, а также на цену. Цена конвекторов с вентилятором вырастает в 2-3 раза в сравнении с естественной конвекцией.

Сколько тепла надо чтобы отопить помещение? По стандарту на 1 кв.м. берется 100 Вт. тепловой мощности отопительного прибора. Чтобы правильно выбрать тип конвектора, необходимо показатель теплоотдачи выбранного конвектора, сопоставить к квадратуре помещения. Чтобы отопить комнату размером 15 кв.м., необходимо получить мощность конвектора 1,5-1,7 кВт.

Естественная конвекция - выбирается в небольших помещениях до 10-15 кв.м. или в помещениях побольше, но где есть возможность установки нескольких конвекторов, а также если конвектора выступают дополнительным источником тепла в паре с вертикальным радиаторами (смотреть примеры) или теплым полом. Есть стандартные модели, а есть усиленные, за счет теплообменника (двух рядный, четырех трубный, увеличенный) а также за счет глубины короба конвектора. Все это может значительно увеличить теплоотдачу конвектора без вентилятора, если вы категорично не хотите с принудительной конвекцией. Но все же мы рекомендуем в помещениях от 15 кв.м. выбирать конвектор с принудительной конвекцией. Если будет холодная зима, это вас выручит, если будет теплая, то просто выключаете вентилятор и он греет в режиме естественной конвекции.

Принудительная конвекция - выбирается в помещения от 15 кв.м. Приборы с вентиляторами могут спокойно быть единственным источником тепла в помещении, они высоко эффективны. Вентиляторы можно регулировать, а именно включать если холодно, выключать с помощью комнатного термостата если тепло. Также можно регулировать скорость вращения вентиляторов. Поэтому даже если вы переживаете что вентиляторы шумят (а они не шумят у хороших производителей), то уровнем шума и скоростью вращения можно управлять. Для конвекторов с принудительной конвекцией еще необходимо дополнительное оборудование (модуль конвектора, комнатный термостат управления).

Пример подбора типа конвекции

Необходимо обогреть комнату 15 кв.м. длина окна 1800 см глубина стяжки 90 мм. Данную комнату рекомендуется обогреть конвектором с принудительной конвекцией 300.1500.90, который отдает приблизительно 1756 Вт, теплоотдача может колебаться +/- 15 % в зависимости от выбранного производителя.

Иногда клиенты категорично не хотят с вентиляторами конвекторы. Стандартный конвектор 230.1750.90 без вентилятора под наше окно дает 450 Вт. при подаче 70С, этого не достаточно, можем взять усиленный конвектор 380.2000.90 с двух рядным теплообменником, но это будет рискованно. Иногда бывает что теплоноситель в трубе ниже 70С, и эффективность конвектора сразу понижается. Поэтому в данном случае, как источник единственного обогрева, лучше взять конвектор с вентилятором!

Сравнение внутрипольных конвекторов

	Без вентилятора	Теплоотдача 70С	Цена, EUR	С вентилятором	Теплоотдача 70С	Цена, EUR
Polvax	Ke 230.1000.90			300.2000.90
Carrera	S 230.1000.90			300.2000.90
ТМ Конвектор	КПЕ 240.85.1000
Verano	VK15 230.1000.90			280.2000.90
Isan	FRK 250.90.1000
Mohlenhoff	WSK 260.1000.110			260.2000.110
Jaga	Mini Canal 180.90.1100
Minib	Coil P8 243.80.1000

Выбор производителя встроенного в пол конвектора

Когда вы уже определились с приблизительными размерами встроенной в пол батареи, тогда настал еще один важный процесс. Какую торговую марку выбрать? В данный момент на рынке уже представлено много производителей. Есть надежные и эффективные, есть более дешевые, но с некоторыми недостатками.

Дешевые и дорогие производители, как не ошибиться?

Рекомендуем более осторожно относиться к самым дешевым производителям. Потому что чуда не бывает, уровень наценки у украинских производителей где то на одно уровне, и если вам предлагают более дешевый продукт чем проверенный временем на рынке, то скорее всего снижение цены происходит за счет дешевых составляющих. При окончательном выборе, стоит обратить внимание на следующее:

Толщина медной трубы - от 0,5 до 1,0 мм., что напрямую зависит на срок эксплуатации.
Диаметр медной трубы - кто то использует 15", а кто то 20", это также зависит на показатели теплоотдачи.
Размер пластин теплообменника - у кого то 120*60 мм, у кого то 100*50 мм, а есть даже 80*40 мм, напрямую влияет на теплоотдачу.
Толщина короба - от 0,7 до 1,0 мм

И так далее, входит ли в комплектность доп. оборудование или нет, держатели, усилители короба и другое. Поэтому все это входит в себестоимость и напрямую зависит на стоимость одного прибора. Также есть производители которые завышают показатели теплоотдачи в своих каталогах.

Риски и следствия при выборе не качественных конвекторов отопления

В нашей истории работы со всеми производителями случалось разное. У кого то корпус из нержавеющей стали начал ржаветь, кто то не хочет обеспечивать своим приборам гарантийное обслуживание, у кого то конвекторы рано начинают выходить из строя, а у кого то наоборот все отлично. Это что касается качества! Но еще важный момент уровень технологий вложенных в производство. Например у двух производителей идентичных по размерам моделей, может быть разница в теплоотдаче на 10-40%. Это зависит от используемого материала.

Не стандартные решения

Конвектор без вентилятора в комбинации с радиатором. Для того чтобы получить нормальную теплоотдачу и возможность выступать тепловой завесой возле панорманого окна. Возможно использовать менее дорогой вариант чем встроенный в пол конвектор с вентилятором. Это встроенный в пол конвектор без вентилятора в комбинации с классическим радиатором. Внутрипольный конвектор обеспечивает функцию тепловой завесы и снимает запотевание оконного пространства. Радиатор обеспечивает функцию нагрева помещения. Подробнее...

Конвектор без вентилятора усиленный с двумя теплообменниками (альтернатива вентиляторной версии). Часто для того чтобы нормально обогреть помещение больше 15 м.кв. мы считаем клиентам конвектор с вентилятором. Но не всегда клиенты хотят, так как к ним необходимо подводить дополнительно электрику и переживают из за шума. Поэтому, мы иногда рекомендуем версию без вентилятора, но с двумя теплообменниками. Минус данного подбора, это ширина конвектора от 350 до 400 мм. а также стоимость подходить практически к вентиляторной версии.

Поэтому, если у вас возник вопрос как подобрать внутрипольный конвектор, смело звоните и пишите нам, наши специалисты помогут с радостью вам в этом вопросе.

Конвектор, встраиваемый в пол – инновационное решение для обогрева дома

Системы отопления постоянно развиваются. Дело не только в том, что традиционные приборы совершенно не подходят к дизайну современного жилья, нередко их просто невозможно использовать в таких условиях, к примеру, в помещениях с большой площадью панорамного остекления. Сегодня мы является свидетелями эволюции отопления. Ярким тому свидетельством являются внутрипольные конвекторы – одна из лучших разработок последних десятилетий в этой области.

Конвектор, встраиваемый в пол, удобная и эффективная система отопления. КПД подобного оборудования превышает 90%, к тому же это реальная возможность энергосбережения. Конвектор напольный размещается в специальном металлическом коробе. Последний защищен от коррозии, а с внутренней стороны имеет напыление, отражающее тепло.

Принцип действия

Радиаторы в полу – это обычные отопительные приборы, в которых передача тепловой энергии происходит по принципу естественной конвекции, происходящей из-за разницы температур. Нагретый при контакте с обогревателем воздух подымается вверх, уступая место уже остывшему у поверхности напольного покрытия. Так продолжается по кругу: холодный воздух затягивается в короб и, нагревшись от конвектора отопления, выходит наружу.

На заметку

В ряде моделей (так называемые фанкойлы) предусмотрены встроенные вентиляторы, работающие практически бесшумно. Принудительная конвекция значительно ускоряет и улучшает обогрев, обдувая теплообменник.

Встроенный конвектор вмонтирован в пол и закрыт модельной решеткой, заподлицо с напольным покрытием, которая ничем не препятствует выходу нагретого воздуха. Встраиваемое отопление называют также дизайн радиаторами, поскольку они оригинально дополняют интерьер помещения. Такое оборудование снимает также любые ограничения на расстановку мебели. В частности, их можно располагать в достаточной близости от батареи в полу.

На заметку

Конвекционные потоки начинают свое движение непосредственно от поверхности пола. Это, несомненно, способствует более эффективному смешиванию воздуха.

Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы

Основные виды

Внутрипольные конвекторы отопления классифицируют по разным параметрам. В частности, на основе источника нагрева их делят на:

электрические. В этом случае температура теплоносителя внутри радиаторов отопления в полу повышается за счет нагревательного элемента, который питается от электрической сети;
питающиеся от циркуляционного контура. Принцип работы этих приборов совпадает с тем, который имеет традиционный радиатор водяного отопления. То есть теплоноситель, нагретый при горении дров, дизельного топлива или газа, отдает тепло в процессе циркуляции по контуру.

prestigpol.ru

Как выбрать встраиваемый в пол конвектор

Внутрипольные – одна из разновидности конвекторов, которые отличаются от остальных способом установки, обслуживанием, эксплуатационными свойствами.

Xарактеристика внутрипольных конвекторов

В системах водяного отопления для передачи тепловой энергии используют радиаторы, конвекторы. В конструкции последних происходит движение воздуха в комнате – холодный поступает в радиатор, нагревается, тепло передается в помещение.

Принцип работы встраиваемых конвекторов

Основные источники тепловых потерь в доме – несущие наружные стены, окна, незастекленные балконы, лоджии. Воздух вблизи этих объектов быстро остывает и перемещается вглубь помещения, остужая его. Использование точечных радиаторов для решения проблемы неэффективно, они не могут охватить весь периметр.

Для уменьшения тепловых потерь нужно выбрать внутрипольный встраиваемый конвектор.

Особенности его работы:

Монтаж. Делается в ниши на полу у стен и оконных конструкций, подводка труб отопления скрытая.
Принцип работы. Холодный воздух опускается вниз, поступает в короб, проходит через теплообменник, нагревается и выходя из него обогревает помещение.
Возможна интеграция с другими элементами водяного отопления – настенными радиаторами, теплым полом.

Их можно установить по периметру или в «проблемных» зонах – у окон, наружных стен, остывающих из-за постоянного ветра. Для подачи теплоносителя используют трубы отопления под внутреннюю резьбу ½”.

Преимущества и недостатки

Главным плюсом внутрипольных конвекторов является способ их монтажа. Они встраиваются в пол, в подготовленные ниши. Уменьшение высоты комнаты в квартире или доме незначительное – до 150 мм вместе с защитной решеткой. Увеличивается полезную площадь в комнате, так как настенные радиаторы отсутствуют.

При выборе встраиваемых конвекторов нужно учитывать такие преимущества:

равномерный нагрев;
снижается требуемое количество теплоносителя, нет объемных полостей, как в классических радиаторах и батареях;
небольшой вес, не будет дополнительной нагрузки на пол;
скрытый монтаж, поверхность защитной решетки не нагревается свыше +40°С.
Ограничения в использовании – высокие потолки. Они не позволят создать эффективную конвекцию. Но такая проблема не встречается в частных домах или квартирах. Если высота потолков более пяти метров, дополнительно монтируют настенные батареи, тепловые завесы.

Характеристики внутрипольных конвекторов

Особенности встраиваемых конвекторов заключаются в их небольших размерах. Но это не главный критерий. Задача этих отопительных приборов – обеспечить минимальные тепловые потери в помещении. Поэтому нужно учитывать мощность, которая зависит от температурного режима отопления, высоты и ширины модели.

Основные технические параметры на примере продукции Technoheat:

мощность – 130-6550 Вт;
ширина – 200-420 мм;
высота – 80-140 мм;
монтажная длина – 800-2400 мм.

Если длина превышает 2400 мм, корпуса нужно стыковать. Это можно сделать самому, без использования специальных инструментов. Применяют оригинальные комплектующие, чтобы избежать протечек, окисления мест соединения. Количество внутренних медных труб – от двух до шести. Диаметр – 12 или 16 мм. Это влияет на скорость нагрева ламелей (теплообменника). Они могут быть сложной формы для увеличения полезной площади и улучшения конвекции воздуха.

Виды встраиваемых конвекторов

Конструкция внутрипольного отопительного прибора стандартная – в п-образном коробе установлен теплообменник (трубы и ламели). Холодный воздух поступает через декоративную решетку, высота которой регулируется. Короб изготавливается из стали с нанесением порошкового покрытия. Лучшая защита у моделей из нержавеющей стали, пример – КВЗ-НС.

Возможные модификации:

С вентилятором. Они создают дополнительную воздушную вертикальную завесу. Устанавливаются у панорамных окон, снижают вероятность появления на них влаги.
Повышенной мощности. В конструкцию добавляют тангенциальные вентиляторы, система автоматического контроля работы.
Тепло-холод. Эти модели могут использоваться в системах кондиционирования. Для удаления влаги есть дренажный патрубок.

Углового исполнения нужны для монтажа по периметру. Можно выбрать внутрипольную модель с поворотом 90° или 135°. Конвекция принудительная или естественная.

Правила монтажа встраиваемых конвекторов

Установка делается во время обустройства пола. Предварительно выравнивается черновая поверхность, выполняют монтаж труб отопления для подключения. Нужно рассчитать высоту чистовой поверхности. Если она больше высоты конвектора, делают дополнительное черновое основание. При меньшем значении обустраивают углубление или изменяют подушку пола в сторону увеличения.

Порядок монтажа:

Предварительная примерка лотков. Их располагают на поверхности, отмечают места соединения с полом.
Крепление лотков с помощью угловых регулируемых кронштейнов.
Подключение к системе отопления. Используют оригинальные комплектующие или рекомендованные производителем. Можно установить сервопривод для регулировки давления.
Трубы отопления защищают теплоизоляционным материалом, чтобы на стяжке пола не появились трещины.
Проверка системы, контроль отсутствия протечек. После этого делают чистовой пол, устанавливают декоративную защитную решетку.

Обслуживание внутрипольных конвекторов

Для поддержания этой системы отопления в работоспособном состоянии нужно изучить рекомендации производителя. Гарантией долговечного функционирования является правильный монтаж. Большинство поломок и сбоев в работе появляется из-за ошибок при установке. Поэтому эту работу должны делать профессионалы.

Для обслуживания выбранных внутрипольных конвекторов нужно придерживаться таких правил:

Перед отопительным сезоном проверка системы, пробный запуск. Промывка труб водяного отопления.
Удаление грязи и пыли из встраиваемого короба. Загрязнения станут причиной снижения КПД, повышения вероятности поломки.
Контроль давления в трубах. Внутрипольные конвекторы Technoheat рассчитаны на 16 атм.

Внутри короба должна отсутствовать влага. Это сигнализирует о резком перепаде температур, в результате чего формируется вода на стенках. Другой вариант – нарушение герметизации труб, появление микротрещин.

Ремонт конвекторов

При соблюдении правил монтажа и эксплуатации вероятность поломки низкая. Но если это произошло, нужно остановить отопление, перекрыть систему в квартире, отключить котел в доме. Если есть возможность обхода поврежденного участка, делают перенаправление теплоносителя по альтернативному трубопроводу.

Возможные причины поломки встраиваемых конвекторов:

Резкий скачок давления, гидравлический удар. Трубы во внутрипольных конвекторах рассчитаны на краткосрочное максимальное давление 24 атм. Но другие магистральные элементы могут не выдержать этого.
Выход из строя вентилятора. Его можно демонтировать, заменить или отремонтировать.
Механическое повреждение короба, нарушение положения теплообменника.

Для устранения этих неисправностей нужно вызвать специалиста. Попытки самостоятельного ремонта приведут к ухудшению ситуации. На время ремонта можно использовать электрические или водяные напольные конвекторы, другие виды автономного отопления.

Особенности конвекторов Technoheat

Внутрипольные встраиваемые конвекторы российского производства Technoheat – надежность, долговечность и возможность интеграции в любую систему водяного отопления. Компания выпускает климатическую технику с 2010 г, при разработке моделей придерживается технических норм – СНиП, ГОСТ.

Преимущества внутрипольных конвекторов Technoheat:

возможность установки и подключения к автономному и централизованному отоплению;
ассортимент, подбор модели по определенных техническим и эксплуатационным характеристикам;
установка конвекторов в жилых, производственных и общественных зданиях;
индивидуальная разработка и комплектация на основании технического задания;
гарантия;

Купить водяной конвектор отопительный по низкой цене

Компания производит автоматику и декоративные решетки для конвекторов. Для каждого вида продукции есть подробное описание, полезная техническая информация.

technoheat.ru

Конвектор водяной встраиваемый в пол: как монтируют трубы

Конвектор водяной встраиваемый в пол может выглядеть как удачное решение для тех, кто хочет добиться эффективности обогрева в комнатах с панорамным остеклением или добиться определенной стилистики помещения. Такой отопительный прибор характеризуется хорошей отдачей тепла, простой методикой установки, предлагаются разные варианты исполнения.

Схема работы конвектора

Почему не теплый пол?

Технологии для создания комфорта позволяют отказаться от классических радиаторов отопления. Встроенные в пол конвекторы отопления имеют одну особенность, благодаря которой выигрывают у системы обогрева «теплый пол». Они создают воздушную завесу. Это необходимое условие, если в комнате устанавливается панорамное остекление во всю стену. Теплый воздух, который обеспечит конвектор в полу водяной, поднимается вверх, надежно изолируя помещение от сквозняков.

Теплый пол не способен обеспечить интенсивную механику движения воздуха. Поэтому в помещениях, где применяются встроенные в пол конвекторы отопления, гораздо меньше действие сквозняков от двери, окон. Это предотвращает проникновение в комнату посторонних запахов снаружи.

Как это работает

Технология отопления в полу не использует новых принципов или революционных изобретений. Фактически, применяются привычные схемы работы настенного радиатора. Изменен только формат прибора. Конвекторы отопления в пол представляют собой теплообменник, заключенный в жесткий корпус, оснащенный верхней декоративной решеткой, выдерживающей большой вес. В приборе предусмотрены подводы для подключения системы циркулирования теплоносителя, а также регулировочные ножки для установки по горизонтали, уровню, высоте напольного покрытия.

Конвекторы отопления встраиваемые в пол представляют собой следующую эволюционную ступень развития скрытого размещения радиатора. Они позволяют полностью убрать из зоны видимости не только подводы труб, как это делалось в случае нижнего подключения батарей, но и тепловыделяющий блок. Это позволило использовать встраиваемый в пол прибор вдоль панорамных окон, не нарушая стилистику.

Как было отмечено выше, в комнатах с панорамным остеклением или при необходимости уменьшить уровень сквозняков — встроенный в пол отопительный агрегат не имеет конкурентов по сочетанию эстетики размещения и эффективности. Список других достоинств теплообменника внутрипольной установки выглядит так:

Обеспечивается достаточно интенсивная циркуляция потоков воздуха, чтобы быстро прогревать и поддерживать комфортную температуру в помещениях с высокими потолками.
Распределение нагретого газа по большому объему, что обеспечивают модели с поддувом — делает внутрипольный отопительный прибор эффективным средством обогрева больших комнат.
Когда конвекторы отопления встраиваемые в пол используются с панорамным остеклением — они поддерживают микроклимат в зоне стекол, обеспечивают отвод влаги. В результате в области оконного проема не образовывается конденсат, сырость, нет опасности размножения плесневых колоний.
По сравнению с классическими радиаторами отопления, внутрипольные теплообменники показывают улучшенную эффективность.

Как работает конвектор

Все перечисленные достоинства объясняют, почему новый класс отопительных систем показывает растущую популярность у пользователей. Сегодня выпускаются конвекторы отопления в пол, которые имеют габариты внешнего корпуса, пригодные для монтажа в многоквартирных домах и даже хрущевках с низкими потолками.

Если нужно обеспечить тепловую завесу в области панорамного окна или дверей – отопительные приборы с внутрипольного монтажа не имеют конкурентов. В первом случае они безальтернативны, поскольку подвод труб и сам теплообменник скрыты, не требуют отдельного места для установки. Во втором — скрытый монтаж позволяет располагать радиатор непосредственно возле дверного проема.

Из чего это сделано

Конструкция прибора скрытого монтажа — проста. Он состоит из нескольких базовых элементов.

Теплообменник представляет собой трубку, проходящую в структуре из тонких пластин, увеличивающих площадь соприкосновения с воздухом, обеспечивающих лучшую теплопередачу. В зависимости от модели, нагревательный прибор может иметь несколько нагревательных блоков, подключаемых последовательно друг другу или раздельно.
Стальной несущий корпус, в котором прорезаны отверстия подводки труб к теплообменнику, а также силовых кабелей, если речь идет о модели с поддувом. Он служит силовой конструкцией, облегчает монтаж прибора внутри пола.
Ограничительная рамка — служит опорой для верхней решетки.
Верхняя декоративная решетка закрывает зону расположения теплообменника, предотвращает падение внутрь пространства корпуса мелких предметов. Она изготавливается из прочных материалов, служит надежной поверхностью для ходьбы.
Монтажные ножки предназначены для точного выставления прибора при монтаже. После регулировки, устройство жестко фиксируется на основании при помощи нескольких металлических уголков.

В моделях с поддувом список узлов дополняется двигателем, вращающим крыльчатку вентилятора. Он работает от сети 220В с преобразованием напряжения до 12, поэтому даже пролитая внутрь отопительного прибора вода не вызывает аварийных ситуаций. В моделях с поддувом применяются цилиндрические крыльчатки (тангенциального типа), не издающие громкого шума, не изменяющие показателей работы при накоплении пыли.

Верхняя декоративная решетка снимается. Данный конструкционный блок выполняется как в виде жесткого элемента, так и в формате свертываемой в рулон сегментированной ленты. Последняя выглядит привлекательнее, если речь идет о моделях с поддувом и дополнительным регулятором оборотов двигателя, вынесенного в верхнюю часть одной из сторон прибора.

Составные части устройства

Как монтировать устройство в пол

Конвекторную установку допускается устанавливать как в напольную стяжку, так и в структуру фальшпола. Общая механика работы и последовательность операций выглядит так:

при помощи регулировочных ножек прибор устанавливается по горизонтали;
высота расположения верхней поверхности устройства должна выбираться с учетом настила финишного напольного покрытия;
устройство фиксируется на основании при помощи металлических уголков;
в области подвода труб к корпусу устраивается карман, что является обязательным, если заливается бетонная стяжка. Рекомендуемые размеры – около 150х200 мм. Для возможных ремонтов потребуется место, где удобно оперировать трубами подвода;
прокладываются трассы циркуляции теплоносителя;
трубки системы подвода закрепляются на теплообменнике обычными гайками-американками.

На этом заканчивается черновой процесс подключения отопительной установки. Для моделей с поддувом потребуется дополнительно проложить силовой кабель питания 220В.

Если внутрипольная конвекторная установка монтируется в бетонную стяжку, последнюю можно укладывать без дополнительных действий с зафиксированным корпусом. В случае настила фальшпола потребуется несколько дополнительных операций:

установленный, подключенный и зафиксированный прибор запенивают монтажной пеной снизу и с боков для уменьшения паразитной потери тепла;
при укладке фальшпола оставляют щель вокруг корпуса в 5-7 мм. Она служит демпфером, защищающим конструкционные элементы от изменения размеров досок, других частей основного напольного покрытия при температурном расширении. После укладки настила щель заполняют силиконовым герметиком.

Когда настилается фальшпол, разумно сделать не небольшую нишу в области подвода труб, а оставить 100 мм пространства от корпуса до лаги по всей длине устройства. Это позволит удобнее проводить ремонты в случае необходимости.

Видео, как производить монтаж конвектора:

Из приведенного выше видно, что размещение, подключение и монтаж внутрипольных отопительных систем в стяжку, фальшпол — не представляют сложности. Такие отопительные установки эффективны, эстетичны, практичны. На современном массовом рынке можно приобрести множество их разновидностей.

Предлагаются даже модели, обеспечивающие не только обогрев, но и охлаждение помещения, а также — забор воздуха снаружи для дополнительной вентиляции. Поэтому при выборе внутрипольного радиатора можно ориентироваться не только на его технические показатели, но и на желаемый уровень функциональности.

Пожалуйста, оцените материал! Загрузка...

delaypol.com

технические характеристики, принцип работы, цены

В коммерческих, общественных и жилых помещениях все чаще размещаются внутрипольные конвекторы. В силу своих конструктивных особенностей и способа установки они остаются практически невидимыми, что никак не влияет на качество обогрева. На рынке конвекторы предложены большим размерным и модельным разнообразием в широком диапазоне цен. Потому подобрать идеальный вариант достаточно просто.

Оглавление:

Что собой представляют?
Ассортимент
Особенности применения
Чем руководствоваться при покупке?
Обзор характеристик и цен

Устройство и особенности

Все внутрипольные конвекторы представляют собой металлический (чаще всего стальной) корпус, внутри которого расположен теплообменник и необходимые дополнительные элементы. Для эстетичности и улучшения прочностных характеристик их покрывают темными полимерными составами. Сверху короб внутрипольного отопительного конвектора закрывается декоративной решеткой, которая изготавливается из металла, пластика, древесины ценных пород или натурального камня. Теплообменник бывает медным либо алюминиевым. Для улучшения теплотехнических характеристик и обеспечения хорошей коррозионной устойчивости некоторые производители (например, Керми, Varman) предлагают смешанные типы.

На этапе строительства обогреватели устанавливают до заливки стяжки, при ремонтных работах обустраиваются фальшполы. Такие модели имеют большое разнообразие размеров. Их глубина колеблется от 50 до 200 мм, длина — 1–5 м (с шагом в 25 см), ширина — 182–354 мм. При необходимости под заказ изготавливаются внутрипольные варианты любой конфигурации, включая геометрически сложные. Теплотехнические показатели конвекторов, встраиваемых в пол, зависят от особенностей и габаритов, производителей.

Обзор видов

Предложенные на рынке модели в первую очередь разделяют на канально-воздушные и плинтусные. Притом последние отличаются значительными размерами, вследствие чего формируются не слишком интенсивные конвекционные потоки и пространство на уровне пола прогревается лучше. По типу теплоносителя встроенные в пол виды делятся на:

электрические — разогрев с помощью ТЭН, на которые для увеличения площади соприкосновения с воздухом закрепляются пластины;
жидкостные — монтируются в разводку отопления.

Питающиеся от сети внутрипольные модели просты при установке, отличаются более точными настройками. Причем зачастую водяные конвекторы универсальны, то есть применимы для централизованных, индивидуальных, одно- и двухтрубных систем.

Во внутрипольных конвекторах циркуляция воздуха бывает естественной или принудительной. В первом случае прибор оснащается одним или двумя теплообменниками. Так как он обладает относительно невысокой мощностью, разумно будет купить для малых по площади помещений или в качестве дополнительного источника тепла. В отличие от первых, конвекторы с вентилятором эффективно отапливают просторные объекты, так как обеспечивают более быструю оборачиваемость воздуха. Недостаток — шумность, потому производители нередко устанавливают виброзащитные опоры. Вентилятор питается от сети 220 В или от источника постоянного тока в 12 либо 24 В.

Электрические и водяные конвекторы можно подобрать с рулонным или линейным типом решетки. Первый значительно дороже, но удобнее при эксплуатации. В этом случае планки располагаются только поперек и при необходимости скручиваются. В линейных ламели бывают параллельными или перпендикулярными, такие конвекторы снимаются полностью. Если по решетке будут ходить, то в ее конструкции недопустимы пластмассовые элементы. Для повышения комфорта и уменьшения уровня шума некоторые производители, как, например, Varmann, врезают пружины в месте соединения рамки и ламели.

Целесообразность покупки

Применяются электрические и водяные конвекторы отопления как в частном, так и городском промышленном строительстве. Причем первые более рациональны в местах отсутствия централизованного газоснабжения, где нет возможности обустроить традиционную систему обогрева. Это хороший вариант для помещений с обширной площадью остекления, доходящей до пола, или с низкими подоконниками, под которые нельзя монтировать радиаторы. При использовании их возле входов с большой проходимостью теплопотери снижаются на 80–90 %.

Очень часто внутрипольный конвектор устанавливают вдоль внешних стен в оранжереях, зимних садах, торговых центрах, автосалонах, бассейнах и других общественных и культурных заведениях. При правильном монтаже они эффективно отсекают холодный воздух, препятствуют запотеванию окон. Оправдано применение внутрипольных видов и в детских дошкольных учреждениях. Благодаря невысокой степени нагрева внешней решетки (не более 45 °С) и отсутствию острых углов они полностью безопасны. К тому же они не отнимают полезную площадь, мебель и игровые центры допустимо размещать практически вплотную к ним. В частном строительстве вмонтированные в пол конвекторы используют при панорамном остеклении. Нередко с их помощью обогреваются стилизованные под старину помещения, когда современный радиатор выглядит неуместно.

Производитель обогревателя	Внутрипольная модель	Особенности	Габариты, (ГхДхШ) мм	Мощность, Вт	Цена, рубли
Керми (Германия-Россия)	KRN 11	С естественной конвекцией, рабочее давление — 10 атм, температура — 110 °С, решетка из анодированного алюминия	90х1000х182	225	17 800
			90х3000х210	959	48 300
			150х1750х182	703	31 900
	KRN 21	Принудительная конвекция с турбонагнетателем, вентилятор с трехступенчатой регулировкой	110х1500х210	3363	59 100
	KRN 21		110х3000х154	9572	158 500
Jaga (Бельгия)	Mini Canal SNA	Теплообменник Low-h30, рабочее давление — 16 атм	90х1100х260	319	22 900
Jaga (Бельгия)	Clima Canal SNA	Тангенциальный вентилятор с блокировкой и фильтром, корпус с дренажной трубкой для удаления конденсата	85х570х170	800	43 400
Varmann (Германия-Россия)	Ntherm	Медно-алюминиевый теплообменник пластинчатого типа, желоб с полимерным покрытием	90х1000х190	172	13 300
Varmann (Германия-Россия)	Qtherm ЕМ	Тангенциальный вентилятор со встроенным микропроцессорным регулятором частоты вращения, температура теплоносителя — до 130 °С	110х2250х250	2975	51 350
Minib (Чехия)	COIL-PT	Для сухих помещений, поставляется с термостатической головкой	125х1250х303	408	28 650
Minib (Чехия)	COIL-KО	Универсальный конвектор, встраиваемый в пол, с вентилятором, оснащенным электродвигателем постоянного тока 12 В	125х1500х303	1944	64 110
Nobo (Норвегия)	C2N 02	Электрическая модель рассчитана на обогрев до 3 м2, без термостата	55х475х200	250	4 150

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги
