Пункт коммерческого учета электроэнергии ПКУ 6(10) кВ

Нормативно-правовое обеспечение

• ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия ГОСТ»;
• ГОСТ1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».

Функциональные возможности

• Организация коммерческого учета на границах зон балансовой принадлежности.
• Отслеживание фактов хищения электрической энергии.
• Сбор, хранение и передача измеренных данных на диспетчерские пункты с привязкой к единому астрономическому времени.
• Тарифный учет электроэнергии и предоставление объективной информации для проведения расчетов между участниками рынка электроэнергии.

Условия эксплуатации

• В части воздействия климатических факторов внешней среды, исполнение – У, УХЛ1 категории размещения – 1 по ГОСТ 15150
• В части стойкости к механическим внешним воздействующим факторам – группа М2 по ГОСТ 17516. 1
• Высота над уровнем моря не более 1 000 м
• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции
• Рабочее положение в пространстве – вертикальное, с допустимым отклонением не более 10˚ в любую сторону для модуля ВМ и не более 5˚– для модуля НМ

Гарантии

• Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
• Срок службы не менее 30 лет.

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	6 (10)
Наибольшее рабочее напряжение, кВ	7,2 (12)
Номинальная частота, Гц	50
Номинальное напряжение вспомогательных цепей, В	100
Номинальный ток главных цепей, А	5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600
Номинальный ток вспомогательных цепей, А	5
Вариант электрической схем (соотношение количества ТТ и ТН)	3ТТ и 3ТН 2ТТ и 3ТН
Количество ограничителей перенапряжений, шт. в зависимости от схемы ПКУ	0; 3; 6
Ток термической стойкости (1 сек.) в зависимости от номинального тока главных цепей, кА	2 — 40
Ток электродинамической стойкости в зависимости от номинального тока главных цепей, кА	1 — 81
Класс точности прибора учета при измерении актив-ной/реактивной энергии	0,2; 0,25; 0,5, 0,5S
Степень защиты по ГОСТ 14254-80	IP54
Габаритные размеры, мм: Высоковольтный модуль (Ш х В х Г) Низковольтный модуль (Ш х В х Г)	850 х 755 х 705 300 х 700 х 195
Гарантийный срок, лет	3,5

Документация

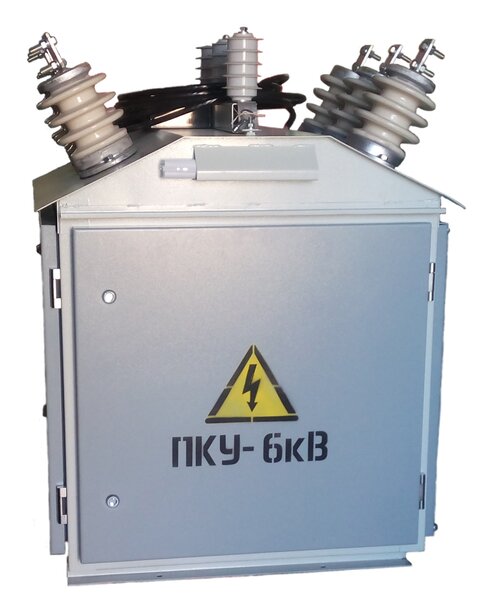

ПКУ

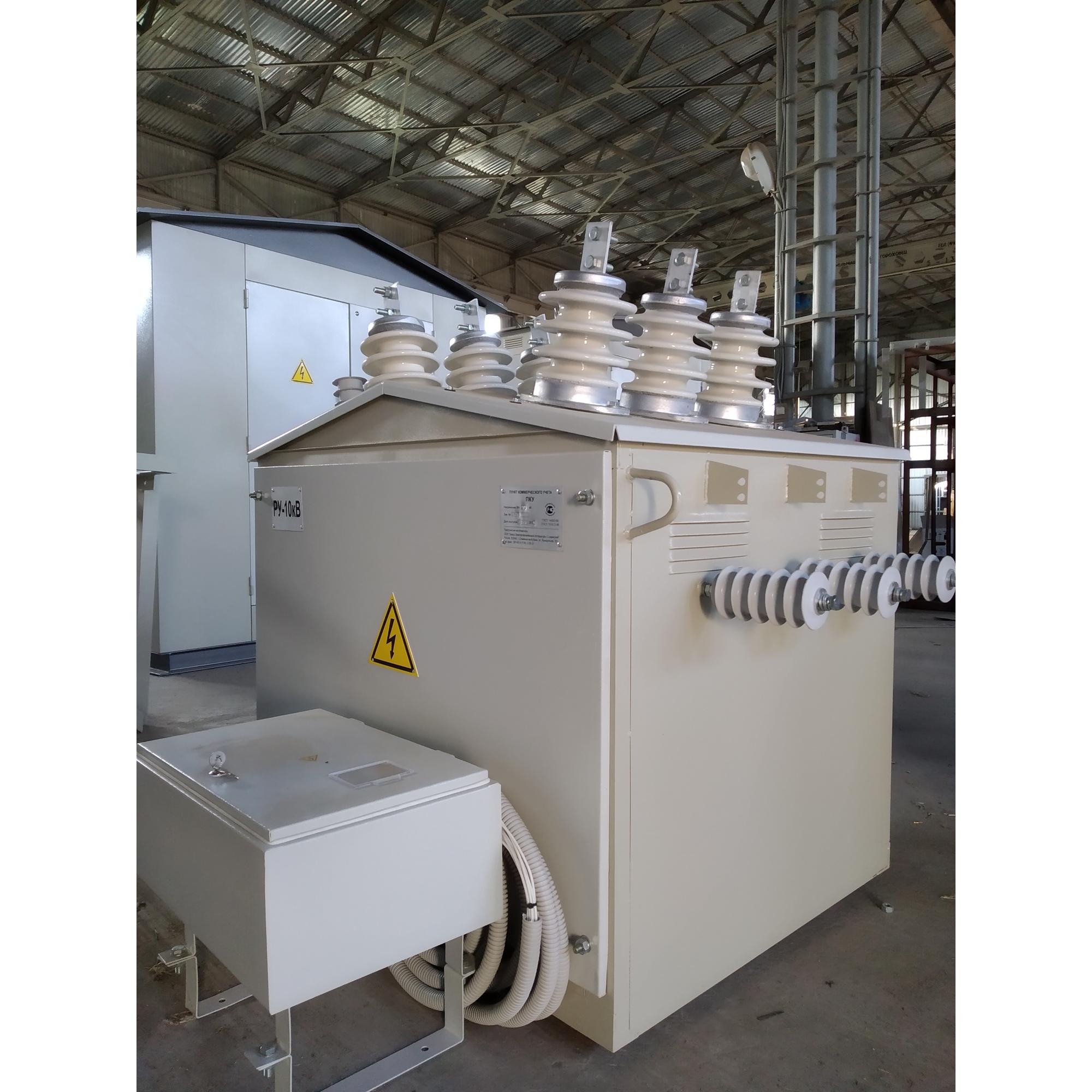

Пункт коммерческого учета ПКУ — поставляются мощностью 6 кВ и 10 кВ.  Узнать стоимость и срок поставки, Вы сможете отправив опросной лист и однолинейную схему по e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. или позвонив по телефону 8 (499) 642-55-47.

Важнейшим показателем эффективности деятельности подразделений, занимающихся сбытом электроэнергии, является снижение уровня недоучета и хищений. По требованиям ПУЭ учет потребляемой электроэнергии осуществляется на ответвлениях магистралей к различным объектам (там, где происходит разграничение балансовой принадлежности). Для этих целей на воздушных ЛЭП 6/10 кВ оптимально использовать пункт коммерческого учета ПКУ.

Варианты подключения ПКУ

1. Граница ответственности находится на высоковольтной линии 6/10 кВ. ПКУ в этом случае монтируется на первой опоре после отпайки от основного фидера. Показательный пример – строительство небольших предприятий, коттеджных поселков. Установить пункт коммерческого учета ПКУ в этом случае требуют Технические условия.

2. Разделение балансовой принадлежности происходит по «низкой» (0,4 кВ) стороне. Размещение ПКУ в той же точке позволяет энергосбытовой организации иметь контрольный прибор для своевременного обнаружения несанкционированных подключений. Часто в этом случае собственники сами соглашаются производить учет электроэнергии по «высокой» стороне. Этим они избавляют себя от необходимости постоянного снятия показаний с множества счетчиков, размещенных на значительном удалении друг от друга.

3. Установка ПКУ на границах между сетевой компанией и сетями нефтяников, железнодорожников, муниципалитетов.

Эксплуатация и конструкция

Снятие показаний счетчика ПКУ может производиться:
• методом визуального контроля на самом счетчике;
• дистанционно – данные передаются непосредственно в диспетчерский пункт по радиоканалу, где поступают в автоматизированную систему учета.

Конструктивно в состав ПКУ входят два модуля: высоковольтный и низковольтный. Внутри высоковольтного находятся трансформаторы напряжения, предохранители и ограничители для защиты при коммутационных или грозовых скачках напряжения. Низковольтный модуль содержит счетчик с системой обогрева и GSM-модем, по которому осуществляется передача показаний. По требованию заказчика комплектация модуля может быть изменена.

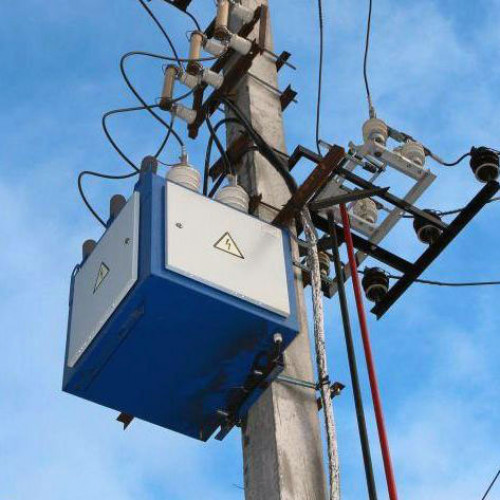

Оба модуля монтируются на одной опоре и могут нормально работать в следующих условиях:
• температура воздуха -45 – +40°С;
• влажность 80%;
• окружающая среда не содержит агрессивных веществ, разрушающих изоляцию и металл.

Купить ПКУ 6/10 кВ по доступной цене вы можете в нашей компании «Электропром». Для оформления заявки воспользуйтесь контактной информацией, размещенной на сайте, получите необходимую консультацию. Мы в кратчайшие сроки обработаем ваш заказ и организуем доставку в любой регион.
Основные технические характеристики

• номинальное/максимальное рабочее напряжение – 6(10)/7,2(12) кВ;
• частота – 50 Гц;
• ток силовых цепей – 5-600 А;
• напряжение и ток измерительных цепей – 100 В, 5 А.

Почему выгодно купить ПКУ? Вы значительно сократите количество приборов учета, откажетесь от расчетов потерь в линиях, повысите точность измерений и предотвратите возможные хищения электроэнергии!

Скачать опросный лист на  пункт коммерческого учета
