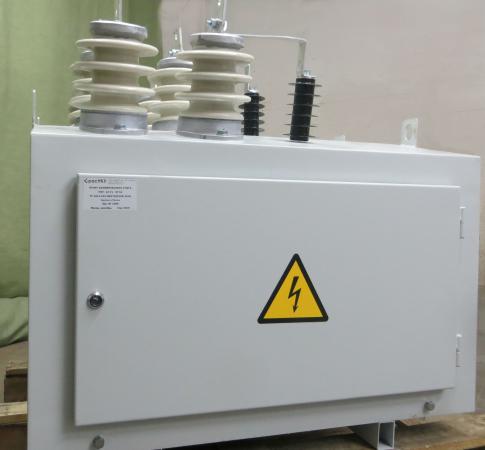

Пункт коммерческого учета электроэнергии ПКУ 6 (10) кВ
Нормативно-правовое обеспечение
- ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия ГОСТ»;
- ГОСТ1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».
Функциональные возможности
- Организация коммерческого учета на границах зон балансовой принадлежности.
- Отслеживание фактов хищения электрической энергии.
- Сбор, хранение и передача измеренных данных на диспетчерские пункты с привязкой к единому астрономическому времени.
- Тарифный учет электроэнергии и предоставление объективной информации для проведения расчетов между участниками рынка электроэнергии.
Условия эксплуатации
- В части воздействия климатических факторов внешней среды, исполнение – У, УХЛ1 категории размещения – 1 по ГОСТ 15150
- В части стойкости к механическим внешним воздействующим факторам – группа М2 по ГОСТ 17516.
1
- Высота над уровнем моря не более 1 000 м
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции
- Рабочее положение в пространстве – вертикальное, с допустимым отклонением не более 10˚ в любую сторону для модуля ВМ и не более 5˚– для модуля НМ
Гарантии
- Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
- Срок службы не менее 30 лет.
Наименование параметра | Значение параметра |
---|---|
Номинальное напряжение, кВ | 6 (10) |
Наибольшее рабочее напряжение, кВ | 7,2 (12) |
Номинальная частота, Гц | 50 |
Номинальное напряжение вспомогательных цепей, В | 100 |
Номинальный ток главных цепей, А | 5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600 |
Номинальный ток вспомогательных цепей, А | 5 |
Вариант электрической схем (соотношение количества ТТ и ТН) | 3ТТ и 3ТН 2ТТ и 3ТН |
Количество ограничителей перенапряжений, шт.![]() | 0; 3; 6 |
Ток термической стойкости (1 сек.) в зависимости от номинального тока главных цепей, кА | 2 — 40 |
Ток электродинамической стойкости в зависимости от номинального тока главных цепей, кА | 1 — 81 |
Класс точности прибора учета при измерении актив-ной/реактивной энергии | 0,2; 0,25; 0,5, 0,5S |
Степень защиты по ГОСТ 14254-80 | IP54 |
Габаритные размеры, мм: Высоковольтный модуль (Ш х В х Г) Низковольтный модуль (Ш х В х Г) |
850 х 755 х 705 300 х 700 х 195 |
Гарантийный срок, лет | 3,5 |
ПКУ | ENRG | ХХ | ХХХ | У1 | (ХТТ/ХТН) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Вариант электрической схемы (соотношение количества ТТ и ТН)
| |||||||||||||||
Климатическое исполнение по ГОСТ 15150 У1, УХЛ
| |||||||||||||||
Номинальный ток первичных цепей, А
| |||||||||||||||
Номинальное напряжение, кВ (6; 10)
| |||||||||||||||
Отличительный индекс изделия
| |||||||||||||||
Пункт коммерческого учета
| |||||||||||||||
Документация
Руководство по эксплуатации | PDF 991 Kb |
Декларация о соответствии | PDF 1 Mb |
Опросный лист | XLSX 87 Kb |
Схемы главных цепей | ZIP 209 Kb |
Способы крепления | PDF 508 Kb |
Паспорт | PDF 268 Kb |

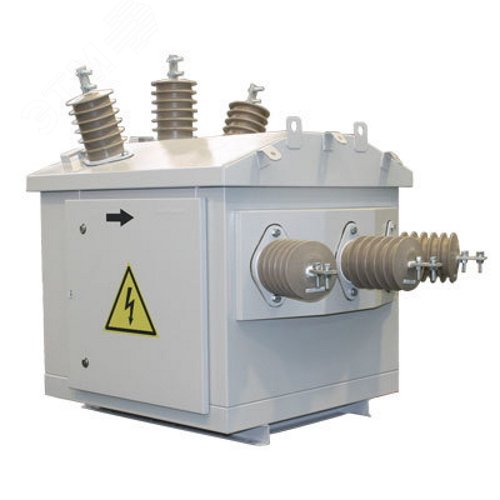

Пункт коммерческого учета электроэнергии ПКУ
Пункт коммерческого учета ПКУ-6(10) разработан с целью произведения учета, измерения, сбора, хранения и передачи информации о потреблении электроэнергии. Оборудование монтируется на воздушные линии 6—10 кВ трехфазного переменного тока частотой 50 Гц. Пункты коммерческого учета
ПКУ-6(10) позволяют выявить нелегальные подключения к сети, отборы мощности и другие потери.
Также оборудование может стать частью автоматизированных систем контроля и учета электроэнергии.
Пункты коммерческого учета ПКУ-6(10) устанавливаются в зоне раздела балансной принадлежности воздушной линии. Они монтируются на опору воздушной линии электропередач и не нуждаются в землеотводе и вспомогательных капитальных конструкциях.
Данные со счетчика электроэнергии можно получить одним из следующих способов:
визуально — с самого пункта коммерческого учета ПКУ-6(10), вмонтированного в шестеренный насос;
удаленно — по беспроводным каналам связи.
Условия эксплуатации оборудования
Эффективное функционирование пунктов коммерческого учета ПКУ-6(10) обеспечивается при соблюдении следующих правил:
монтаж оборудования должен осуществляться на высоте не более 1000 м над уровнем моря;
устройства должны быть размещены в пространстве вертикально;
окружающая среда исключает взрывоопасные объекты, токопроводящую пыль и агрессивные вещества, которые могут повлиять на изоляцию или разрушить металлические элементы оборудования.
Пункт коммерческого учёта ПКУ-6(10) предназначен для реализации коммерческого учёта активной и реактивной электроэнергии в воздушных распределительных сетях. Организация высоковольтного учёта в точках разграничения балансовой принадлежности позволяет свести потери от хищений электроэнергии практически к нулевым значениям. Также, производя расчёт за потреблённую электроэнергию по стороне 6 (10) кВ, а не 0,4 кВ, Вы получаете уменьшение тарифа не менее, чем на 10%.
Пункт коммерческого учета (ПКУ) используют для решения одной из главных проблем распределения электрической энергии — снижение ее коммерческих потерь. Пункт коммерческого учета ПКУ позволяет организовать точку учета активной и реактивной мощности в различных системах коммерческого учета электроэнергии в электрических сетях напряжением 6 и 10 кВ.
Сортировать по:
Названию
Названию
Цене
Цене
Сбросить
Преимущества использования
Пункт коммерческого учета ПКУ-6(10) обеспечивает непрерывный сбор и удаленную передачу параметров распределительной сети в систему диспетчеризации. Устройство имеет большой эксплуатационный ресурс, не требует постоянного обслуживания, и проведения ремонтов во время эксплуатации. Благодаря герметичному корпусу модулей, они устойчивы к воздействию окружающей среды. Запираемые двери защищают оборудование от несанкционированного доступа. Устройство поставляется в полной заводской готовности, поэтому просты в монтаже и не требуют наладки перед использованием.
Пункты имеют модульную конструкцию, и состоят из двух шкафов: верхнего (высоковольтного) и нижнего (управляющего). В комплект поставки входит также защищенный соединительный кабель, монтажные рамы и кронштейны для закрепления модулей на опорах ЛЭП. Выбор состава оборудования пункта и схемы его соединения выполняются Заказчиком.
Назначение ПКУ-6(10)
Пункт коммерческого учета ПКУ-6(10) разработан с целью произведения учета, измерения, сбора, хранения и передачи информации о потреблении электроэнергии. Оборудование монтируется на воздушные линии 6—10 кВ трехфазного переменного тока частотой 50 Гц. Пункты коммерческого учета ПКУ-6(10) позволяют выявить нелегальные подключения к сети, отборы мощности и другие потери.
Также оборудование может стать частью автоматизированных систем контроля и учета электроэнергии.

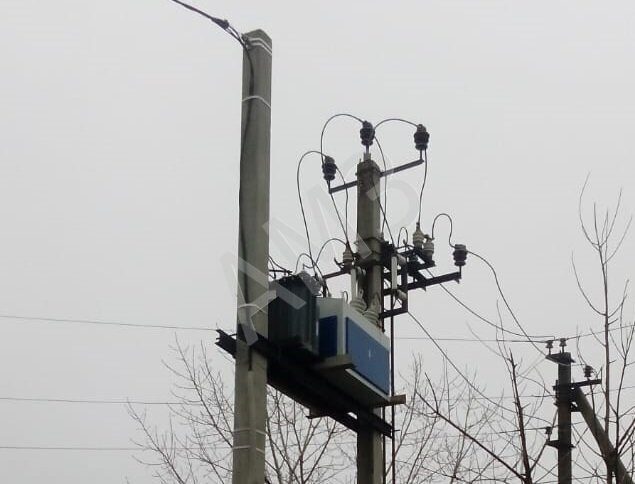

Пункты коммерческого учета ПКУ-6(10) устанавливаются в зоне раздела балансной принадлежности воздушной линии. Они монтируются на опору воздушной линии электропередач и не нуждаются в землеотводе и вспомогательных капитальных конструкциях.
Данные со счетчика электроэнергии можно получить одним из следующих способов:
визуально — с самого пункта коммерческого учета ПКУ-6(10), вмонтированного в шестеренный насос;
удаленно — по беспроводным каналам связи.
Условия эксплуатации оборудования
Эффективное функционирование пунктов коммерческого учета ПКУ-6(10) обеспечивается при соблюдении следующих правил:
монтаж оборудования должен осуществляться на высоте не более 1000 м над уровнем моря;
устройства должны быть размещены в пространстве вертикально;
окружающая среда исключает взрывоопасные объекты, токопроводящую пыль и агрессивные вещества, которые могут повлиять на изоляцию или разрушить металлические элементы оборудования.

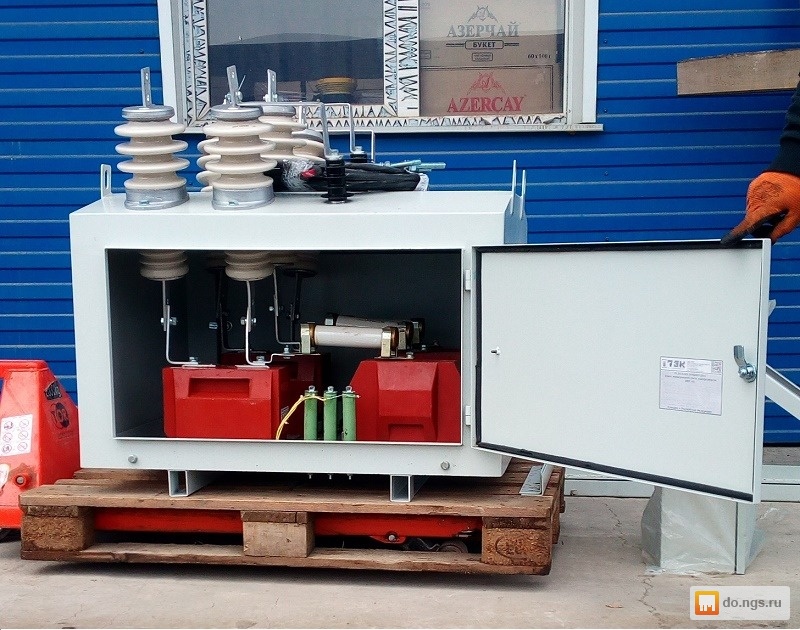

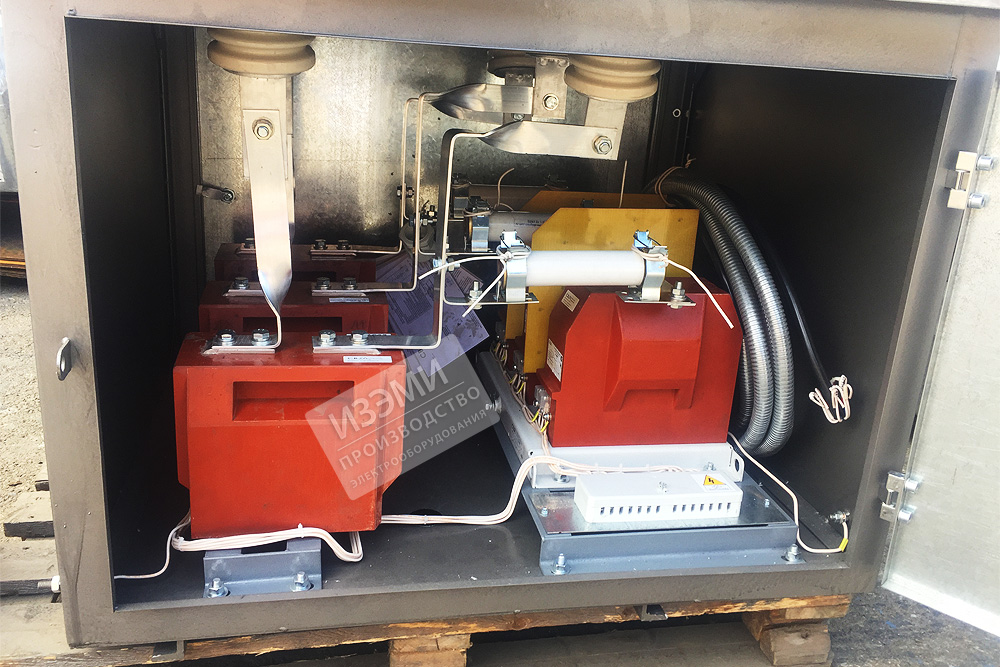

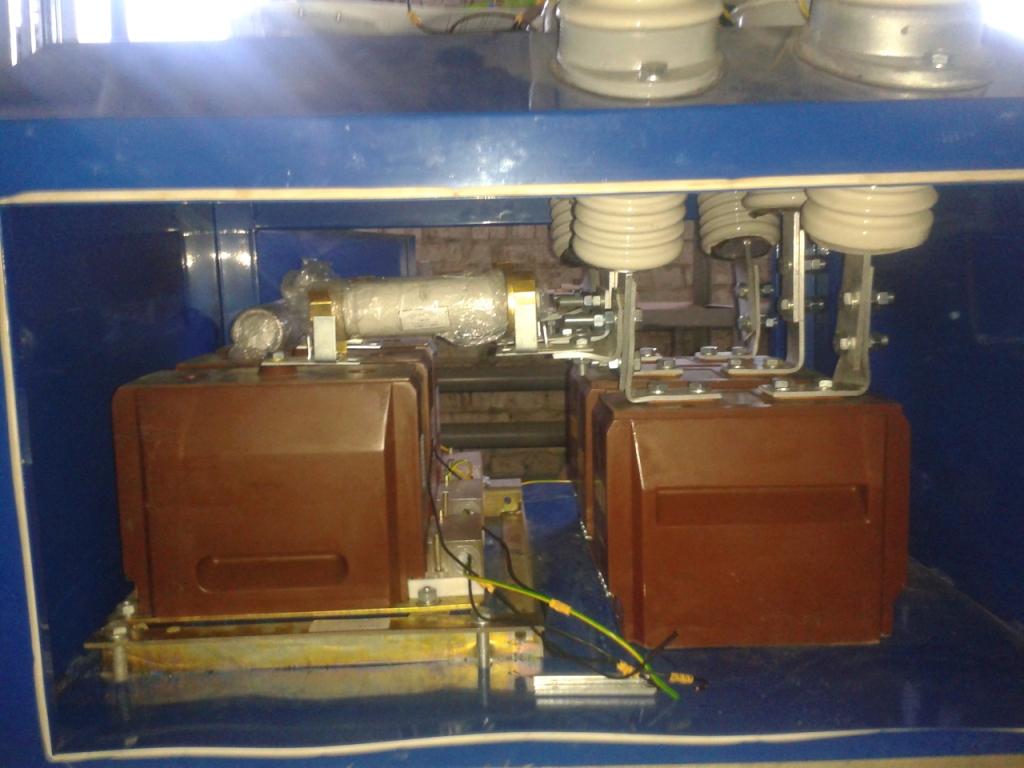

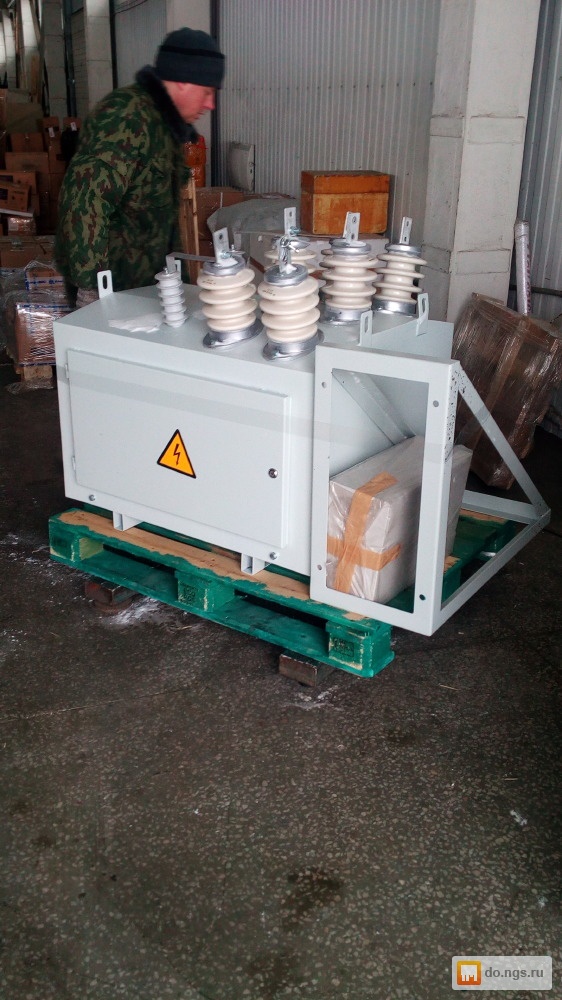

В верхнем модуле размещаются: проходные изоляторы, трансформаторы измерительных цепей, клеммы для подключения соединительного кабеля. По желанию Заказчика дополнительно могут быть установлены ограничители перенапряжений и линейные разъединители.
В шкафе нижнего модуля могут располагаться: электросчетчик, клеммы, автоматические выключатели, испытательная коробка для операций над счетчиком без отключения питания, модуль питания, система обогрева с терморегулятором, а также устройство беспроводной передачи данных в систему диспетчеризации.
Металлические корпуса модулей имеют защитное покрытие, предотвращающее коррозию. Предусмотрены монтажные рамы и крепежные отверстия, система дренажа для отвода сконденсировавшейся влаги, гермоввод для соединительного кабеля. Запираемые двери обеспечивают удобный доступ оперативного персонала к оборудованию.
