Набивные сваи – основные виды свайных фундаментов. Свайно набивной фундамент


Набивные сваи: видео-инструкция по монтажу своими руками, особенности пневмонабивных конструкций, технология устройства, методы, цена, фото

Свайный фундамент является одним из наиболее востребованных типов оснований, поскольку его отличает простота установки своими руками и невысокая цена. Однако устанавливать его можно не всегда и не везде ввиду специфики конструкции. К тому же, существуют различные виды оснований, использующие набивные сваи, каждый из которых подходит для определенного типа местности.

В данной статье мы рассмотрим различные методы устройства набивных свай и разберем основные характеристики каждого из них.

Бурение грунта для установки опор.

Бурение грунта для установки опор.

Основания на буронабивных сваях

Фундамент на буронабивных сваях является самым простым и наиболее востребованным видом столбчатых оснований. Проведение работ по установке столбов отличается простотой и не требует использования какой-либо специализированной техники.

В качестве опор в данном случае используются следующие виды труб:

  1. Асбестоцементные. Их основным преимуществом является неподверженность коррозии вследствие повышенной влажности.
  2. Металлические опоры, которые являются более прочными, нежели асбестоцементные, но подвержены коррозии.
Асбестоцементные трубы.

Асбестоцементные трубы.

Совет!Перед установкой металлические трубы можно обмазать горячей битумной мастикой, что защитит их от воздействия влажной среды.

Преимущества и недостатки буронабивных оснований

Набивные сваи в общем, и буронабивные в частности, имеют такие преимущества:

  1. Здание, установленное на таком фундаменте, является поднятым над землей в среднем на 30 см, потому ему не грозят проливные дожди и паводки. При таком устройстве фундамента значительно облегчается подведение канализации и водопровода.
  2. Высокая скорость установки. В среднем такое основание отстаивается в течение недели, после чего вы можете начинать возведение постройки. Для сравнения, ленточный фундамент набирает окончательную прочность в течение 28-30 дней.
  3. Выравнивание почвы и проведение земельных работ не требуется. Такое основание может быть с успехом установлено на незначительных неровностях, в то время как ленточный аналог требует идеально ровного основания с осуществлением целого ряда подготовительных работ.
  4. Невысокая стоимость, которая практически вдвое дешевле обустройства ленточного основания.

Кроме преимуществ набивные сваи имеют также и недостатки:

  1. Недолговечность. Такие основания служат около 70 лет.
  2. Небольшая несущая способность. Ленточный, а тем более, плитный фундамент представляет собой гораздо более крепкую конструкцию. Столбчатые же основания ориентированы на возведение небольших и сравнительно легких построек из дерева, бруса или каркасно-щитовых домов. Поэтому технология устройства набивных свай основана на тщательном расчете, ведь опоры должны не только быть в состоянии выдержать планируемую нагрузку, но и иметь определенный запас прочности.
  3. Невозможность обустройства подвального помещения.
  4. Нельзя возводить такие конструкции на подвижных грунтах.
Дом на сваях.

Дом на сваях.

Способы установки буронабивных свай

  Реклама



В зависимости от особенностей грунтов буронабивное основание может быть устроено одним из таких способов:

  1. Сухой способ, не предусматривающий крепление стенок скважин.
  2. Применение глинистого раствора, что предотвращает обрушение стенок.
  3. Крепление скважины при помощи обсадной трубы.

Монтаж буронабивного основания сухим способом

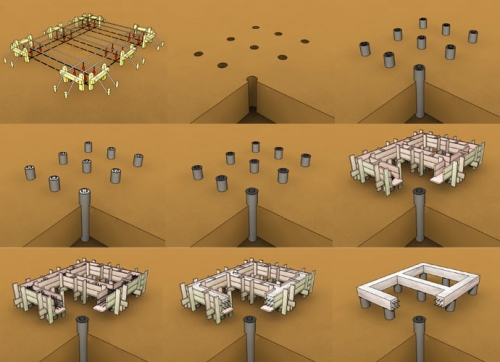

Теперь разберем, как установить набивные сваи самостоятельно.

Инструкция предполагает следующее:

  1. Подготовка. На данном этапе размечаем участок под застройку. Необходимо определить границы будущего здания, выявить наиболее нагруженные элементы конструкции и рассчитать расстояние между опорами. Средним расстоянием считается 1,5-2 метра. Увеличивать такой промежуток больше, чем до 2,5 метров крайне нежелательно, так как это значительно ослабит конструкцию. А вообще, чем ближе опоры друг к другу – тем прочнее фундамент.

Совет!Опоры следует расположить под несущими стенами, перегородками, углами и печью.

  1. Устанавливаем сваи.
    • По разметке бурим скважины.
    • Вставляем в скважину трубу, диаметр которой должен составлять 20 см. При этом труба на полтора метра уходит в землю, выступая над уровнем грунта на 30-40 см. Все трубы должны выступать из земли на одинаковое расстояние.
    • Далее необходимо вбить в трубу два арматурных прута на расстоянии 7-10 см друг от друга. Стержень должен быть на 60 см длиннее опоры (на 30 см он уйдет в землю и на столько же будет выступать из трубы).
    • Теперь нужно выставить армированную трубу по уровню и залить её бетонным раствором. Заливку проводим снаружи и изнутри. Края арматуры, выступающие из трубы, будут впоследствии использованы при формировании ростверка.
Армированная опора.

Армированная опора.

Существует также другая технология набивных свай:

  • Установленную трубу заполняем бетоном на 1/3.
  • При заливке раствором, труба на 10-15 см поднимется вверх, поскольку будет вытолкнута бетоном, сформировавшим небольшое расширение. Теперь запускаем в трубу арматурные стержни, которые должны не выступать за её основание.
  • Выставляем трубу по уровню и заливаем бетоном до краев.
  • Помещаем в трубу со свежим раствором шпильку с резьбовым краем, которая должна выступать из неё на 20-30 см и будет служить для создания ростверка.

Совет!Перед монтажом следует обработать стержни арматуры специальными составами, предотвращающими износ металла и обеспечивающими его защиту от влаги.

Если набивные сваи устанавливаются на сыпучих грунтах, то необходимо создать песчаную подушку:

  1. Смешайте песок с гравием в пропорции 1:1.
  2. Полученная смесь засыпается в скважину, слоем около 15 см.
  3. Поверх песчаной подушки укладывается слой влагостойкого материала. Отличным выбором будет рубероид.
  4. На слой рубероида уже устанавливается набивная свая.

Применяем глинистый раствор

В том случае, если работы ведутся на водонасыщенных почвах, устройство набивных свай несколько усложняется, поскольку в таких местностях появляется необходимость укрепления стенок скважины, предотвращая их обрушение. В таком случае применяется насыщенный глинистый раствор бентонитовых глин, плотность которого составляет от 1,15 до 1,3 г/см3.

Оказывая гидростатическое давление на стенки скважины, данный раствор отлично скрепляет неустойчивые и обводненные грунты, надежно удерживая скважину от обрушения.

Как следствие, на стенках скважины образуется глинистая корка при проникновении раствора в грунт.

  1. Бурим скважины вращательным способом.
  2. Глинистый раствор следует приготовить на месте выполнения работ и подавать в скважину по мере бурения по пустотелой буровой штанге. Раствор подается под давлением. Глинистый замес препятствует проникновению воды, цементируя грунт стенок.

Крепление при помощи обсадных труб

Использование обсадных труб для возведения частотрамбованных свай.

Использование обсадных труб для возведения частотрамбованных свай.

Устройство свай данным методом можно производить в любых гидрогеологических условиях.

  1. Сначала бурятся скважины ударным или вращательным способом.
  2. Далее осуществляется погружение обсадных труб в почву при помощи гидродомкратов.
  3. Далее зачищается забой и устанавливается арматурный каркас.
  4. Скважина бетонируется методом вертикально перемещаемой трубы.

Буронабивной фундамент с уширенной пятой

На сегодняшний день существует три способа уширения свай.

  • Грунт распирается вследствие усиленного трамбования бетонной смеси, которое осуществляется в нижней части скважины. Как следствие, бетон оказывает давление на грунт, формируя подошву.
  • Скважина пробуривается станком, который имеет на буровой колонке специальный раскрывающийся нож, посредством которого можно достичь уширения до 3-х метров в диаметре. Раскрытие ножа происходит при помощи гидравлического механизма, который управляется дистанционно.По завершении бурения, в скважину устанавливается арматурный каркас и осуществляется бетонирование посредством вертикально перемещающейся трубы (в трубу сначала подается бетонная смесь, а затем поднимается).
  • Создание уширения с использованием взрывного метода.
  • Устанавливаем в скважину обсадную трубу.
  • Опускаем в скважину взрывчатый заряд расчетной массы, после чего провода выводятся к взрывной машинке, расположенной на поверхности.
  • Скважина заполняется раствором, после чего обсадная труба приподнимается на полметра и производится взрыв.
  • Грунт уплотняется энергией взрыва. Создается сферическая полость, заполняемая смесью, находящейся в обсадной трубе.
  • Обсадная труба заполняется доверху бетонной смесью с необходимым уплотнением.
Глубинное уплотнение взрывным методом.

Глубинное уплотнение взрывным методом.

Пневмотрамбованные сваи

Пневмонабивные сваи используются для фундаментов в насыщенных водой почвах, характеризующихся большим коэффициентом фильтрации. В данном случае бетонная смесь укладывается в полость трубы. При этом поддерживается постоянное давление воздуха от 0,25 до 0,3 МПа. Воздух подается через ресивер от компрессора, что необходимо для того, чтобы сгладить колебания давления.

Подача бетонной смеси осуществляется небольшими порциями. Для этого используют специальное устройство – шлюзовая камера, которая работает по принципу пневмонагнетательных установок, которые используются для транспортировки бетонной смеси.

Грунтонабивные сваи

Для установки таких свай используется специальная бурильная установка, которая оснащается специальной буровой штангой со смесительным буром на конце, который имеет режущие и перемешивающие смесь лопасти.

После того, как пробуривается скважина, в пустотелую штангу под высоким давлением подается раствор. Начинается обратное вращение буровой штанги, вследствие чего она поднимается вверх, смешивая грунт с цементным раствором, который дополнительно уплотняется при помощи бура. Вследствие этого получается цементно-грунтовая свая, которая изготавливается прямо на месте без процедуры выемки грунта.

Такие набивные сваи устанавливаются преимущественно на песчаных и неустойчивых грунтах.

Бурозавинчивающиеся сваи

Схема бурозавинчивающейся сваи.

Схема бурозавинчивающейся сваи.

Довольно часто фундамент под новое здание приходится закладывать вблизи уже выстроенных сооружений. Забивка шпунта и свай может вызвать деформации, которые возникают вследствие динамических воздействий. При установке буронабивных свай, когда погружение трубы требует осуществления выборки грунта, возможна утечка грунтового массива из-под фундаментов близ расположенных зданий, что может вызвать перекос этих конструкций.

В таких случаях используются бурозавинчивающиеся сваи. Суть метода заключается в том, что опора не забивается в почву, а завинчивается. Для этого на трубу следует навить узкий шнек из арматуры, что можно осуществить только в заводских условиях. В зависимости от качества грунта труба также оснащается заглушкой, имеющей рыхлители (теряемые или глухие), которые при необходимости позволяют исключить попадание воды в трубу.

Если в нижней части труба является глухой, то после того, как происходит её завинчивание до проектной отметки, в неё вставляют арматурный каркас и заполняют бетоном.

Если же труба имеет теряемый наконечник, то после армирования и бетонирования такая опора вывинчивается, а в грунте остается лишь башмак, на который и будет опираться железобетонная свая.

Заключение

В данной статье мы рассмотрели наиболее востребованные способы установки набивных свай. На сегодняшний день свайные фундаменты являются очень популярными конструкциями, которые широко используются как специалистами, так и домашними мастерами. В силу простоты обустройства и высокой надежности, столбчатый фундамент является оптимальным вариантом для возведения небольшого дачного домика или хозпостройки для различных нужд.

Набивные сваи часто используют в промышленном строительстве, однако в таком случае это массивные трубы больших диаметров, которые погружаются на большую глубину, что обеспечивает высокую надежность таких оснований. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

ofundamentah.com

Набивные сваи. Виды, технология установки, преймущества.

Набивные сваи

Набивные свайные основания

Среди различных типов устройства фундаментов, таких как ленточный, сплошной, столбчатый, отдельной группой выделяются свайные конструкции. В целом эта группа характеризуется тем, что монтируется на местах, имеющих слабое грунтовое основание для возведения здания. Свая или группа свай монтируются в грунт различными способами, например забиванием, закручиванием, наполнением подготовленной структуры. Внутри почвы конструкция свайного типа испытывает сопротивление почвы, предотвращающее ее перемещение, то есть помимо надежности этот тип фундамента гарантированно обеспечивает устойчивость конструкции. Благодаря ряду своих положительных характеристик, например, возможности демонтажа или возведения зданий без повреждения рельефа практически на любом типе почвы, свайные основания получили широкое распространение в промышленности, быту и военной сфере.

Определение набивных свай и их виды

Набивные сваи представляют собой опорные элементы, служащие для передачи и распределения массы сооружения по несущей поверхности грунта, выполненные для поддержки опоры здания. Эти элементы могут выполняться в виде пустотелых конструкций, монтируемых на подготовленный участок почвы и позже заполняемых наполнителем. В другом варианте конструкции изготавливаются в виде уплотняемых элементов грунта, усиливаемых бетонным раствором или без него. При таком исполнении критически важно достичь максимально возможной идентичности материала и технологии изготовления структуре грунта в уплотненном состоянии. В общем случае, конструкция набивной сваи состоит из:

Набивные сваи

Набивные сваи и их виды

  • тела опорного элемента, монтируемого на месте специально подготовленного котлована в виде бетонной, железобетонной конструкции или выполняемого по принципу уплотнения почвы с использованием принципа вертикально перемещающейся трубы;
  • оголовка, к поверхности которого монтируется ростверк, соединяющий отдельную сваю или их группу с верхней точкой фундамента здания;
  • пяты, представляющей собой опорную поверхность сваи, выполненной в виде уширенной части с целью увеличения плоскости опоры с грунтом.
к оглавлению ↑

Преимущества использования набивных свай

Этот тип устройства оснований зданий пока не получил широкого распространения, ввиду специфичности используемой для его устройства техники. Однако, развитие технологии и используемых машин позволяет существенно повысить народнохозяйственное значение оснований этого типа. Их использование обладает рядом преимуществ, среди которых:

Возможность сосредоточенного восприятия отдельными сваями существенной нагрузки, достигающей 1000т, что позволяет располагать их под сооружениями, передающими на фундамент большую массу. В большинстве случаев это строения, используемые в промышленности и производстве или многоэтажные здания.

Возможность индивидуального восприятия сваями огромных нагрузок позволяет облегчить конструкцию ростверка или отказаться от его применения в принципе. Связующее или переходное звено, в виде ростверка можно монтировать без использования дополнительных частей и привязки к глубине.

Плюсы набивных свай

Преимущество набивных свай

Одним из главных положительных качеств, которыми характеризуется этот тип свай, состоит в несущественных абсолютных и относительных величинах их смещения в почве в процессе осадки.

Существенная нагрузка, выдерживаемая конструкцией одного несущего элемента, позволяет избежать использования множества частей забивного типа.

При необходимости использования свай набивного типа, имеющих небольшие размеры их несущую способность можно увеличить за счет выполнения уширения нижней поверхности конструкции. Увеличение опорной поверхности несущих элементов от 7 до 12 раз позволяет в разы увеличить воспринимаемые нагрузки.

Этот тип несущих элементов может использоваться для усиления устройства существующих конструкций фундаментов.

к оглавлению ↑

Виды набивных свай

Набивные сваи, армируются в оголовках или сплошным способам, используемым в случаях, указанных ниже. По этому принципу устройство этого типа свай отличается от забивных конструкций, в которых использование арматуры обеспечивает целостность структуры. Опорные элементы, используемые для устройства фундаментов, отличаются между собой по используемому материалу, технологии изготовления и способу устройства.

По используемому материалу различают

  • песчаные;
  • грунтовые;
  • бетонные;
  • железобетонные, представляющие собой конструкции из стали с наполнением из бетона;
  • песко-бетонные;
  • грунтобетонные;
  • составные конструкции из железобетона;
  • деревянные;
  • с оболочками из асбоцемента, синтетики или металла.

По способу заделки

  • со свободной поверхностью оголовка;
  • с соединением с поверхностью связующего элемента ростверка или основанием в виде нижней плиты перекрытия подвала строения.

По внешнему виду

  • одиночные элементы;
  • свайные группы;
  • расположение опорных элементов в форме ленты;
  • в виде связанных между собой элементов, представляющих плоскость.
Технологии набивных свай

Технологии изготовления и виды набивных свай

По глубине монтажа

  • структуры длиной до 6м;
  • объекты, имеющие длину свыше 6м.

По расположению относительно горизонтальной поверхности грунта

  • части, расположенные вертикально;
  • расположение элементов под некоторым углом.

По сечению в горизонтальной плоскости

  • Монолитные с круглой формой;
  • Выполненные в виде кольцевых элементов.

По принципу передачи усилий в объеме грунта

  • анкерного типа, при этом способе устройства, как и в случае с конструкциями, испытывающими напряжения кручения, практикуется использование армирования сплошным способом;
  • висячие, осуществляют передачу усилий за счет силы трения, мешающей их перемещению в структуре почвы;
  • опорные структуры в виде стоек, представляющие собой связанные между собой в области оголовка отдельные опорные элементы оснований.
к оглавлению ↑

Область применения различных видов свай набивного типа

Ограничения по области использования этого типа свайных конструкций касаются их расположения в структурах грунтовых вод, имеющих агрессивную реакцию или промышленных отходов. Дополнительные ограничения касаются невозможности применения этих опорных изделий на почвах, в которых присутствуют крупные частицы камней или твердых минеральных образований.

Реализация набивных свай

Набивные сваи на проблемных грунтах

Буронабивные сваи устанавливаются на объектах, имеющих большие нагрузки в горизонтальном и вертикальном направлениях. Их монтируют в местах наличия остаточных элементов из камней, бетона или железобетона, в местах с твердой консистенцией глинистой структуры, на участках где недопустимо использование свай забивного типа из-за риска провоцирования деформации конструкций расположенных вблизи.

Набивные сваи, монтаж которых производится с применением вертикальных труб с теряемым башмаком, заполняемых уплотненным бетонным раствором в области опоры основания. Эти устройства отличаются большей эффективностью использования несущих характеристик почвы и используются при наличии колебаний уровней расположения плотных слоев грунта или в случае отсутствия конструкций из железобетона.

к оглавлению ↑

Производство скважин

По способу образования участков под опорные конструкции фундаментов для последующего заполнения частей трамбовочной смесью или бетоном различают следующие методы:

  • Вибрационное или механическое бурение и углубление, выполняемое под раствором из глины. В этом способе выполняется бурение скважин с защитой их обсадными трубами, с укреплением стенок при помощи раствора из глины или без него.
  • Образование углубления с необходимыми параметрами при помощи взрыва.
  • Пробивание отверстий необходимого диаметра при помощи лидер ной трубы, имеющей заглушенный нижний участок, цилиндрическими конструкциями, имеющими теряемый башмак или сердечниками, выполненными в виде конуса.
к оглавлению ↑

Технология установки свай буронабивного типа

Этот тип устройства свай может выполняться без усиления стенок пробуренного участка, с использованием раствора из глины для исключения возможности обрушения структуры стен. Их монтаж включает последовательность операций, включающих в себя:

  1. Бурение скважины на необходимую глубину (5-12м), зависящую от типа грунта, уровня залегания грунтовых вод и воспринимаемых нагрузок.
  2. Заглубление в скважину трубы обсадного типа, имеющую диаметр около 30см и извлечение отколовшихся и осыпавшихся структур с поверхности боковой стороны.
  3. Постепенное заполнение внутреннего пространства скважины раствором из бетона с уплотнением уложенных слоев.
  4. Медленное извлечение конструкции трубы при достижении уровня уложенного бетонного основания в 1м с сохранением целостности сформованного образования. Труба поднимается до тех пор, пока уровень, занимаемый смесью во внутреннем пространстве обсадной конструкции, не составит 0,3-0,4м. Далее цикл повторяется, при этом в процессе затвердевания и уплотнения, часть бетона и цементного раствора может проникать в соседние со структурой сваи слои, обеспечивая повышение их прочности.
к оглавлению ↑

Технология устройства свай грунтобетонного типа

Их монтаж осуществляется с использованием установок бурового типа, где в качестве рабочего органа используется смесительный бур, оснащенный рабочими органами в виде лопаток для резания и перемешивания смеси.

На первом этапе выполняется бурение скважины на предусмотренную технологией глубину.

На определенных типах грунтов, например со слабой несущей поверхностью песчаной структуры, необходимо выполнить нагнетание к основанию через полую штангу раствора их воды и цемента. При подъеме штанги вверх с использованием вращения в обратном направлении происходит заполнение грунта водоцементным раствором с последующим уплотнением при помощи бура. В итоге образуется свая, в составе которой элементы цемента выступают связующим элементом для сыпучей структуры песка.

    Метки: Буронабивные сваи

stroykarecept.ru

Фундамент свайный своими руками: расчет и рекомендации

Сегодня свайный фундамент получил широкое распространение благодаря ряду неоспоримых преимуществ, а именно:

  • надежность конструкции;
  • простота сооружения;
  • возможность отказаться от земляных работ при использовании винтовых свай;
  • возможность выполнить свайный фундамент своими руками с использованием обычного земляного бура;
  • сокращение материальных и трудовых затрат.
Схема армирования свайно-ростверкового фундамента

Схема армирования свайно-ростверкового фундамента.



Необходимость возведения данной конструкции возникает при сооружении строений на слабых, низкопрочных и пучинистых грунтах.

К таким грунтам можно отнести почвы, содержащие большое количество перегноя и торфа. Также к ним относят наводненные грунты, плывуны и другие почвы, подверженные течению и пластичности. В такой ситуации требуется перенести силы тяжести от конструкции к более устойчивому слою почвы.

Общие понятия и конструкция стержневых опор

Свайный фундамент представляет собой ряды свай, связанных в верхней части монолитной плитой или балкой. В современном строительстве существует ряд вариаций и способов исполнения данных фундаментов, которые напрямую зависят от типа свай, уровня грунта, метода монтажа и взаиморасположения основ.

В роли свай выступают стержни, выполненные и различных материалов. Стержни забиваются или закручиваются непосредственно в грунт, есть варианты изготовления сваи своими руками прямо в грунте. Различают несколько способов, как сделать основу на сваях:

  1. Забить, используя специальные машины и механизмы.
  2. Пробурить скважину и расположить в ней стержень сваи.
  3. Использовать набивной способ, при котором сваи изготавливаются путем заполнения бетонной смесью, заранее пробуренных скважин.
  4. Завинтить специально изготовленный металлический винтовой стержень, используя ручные и механические приспособления для закручивания.

По специфике воздействия на почву сваи бывают:

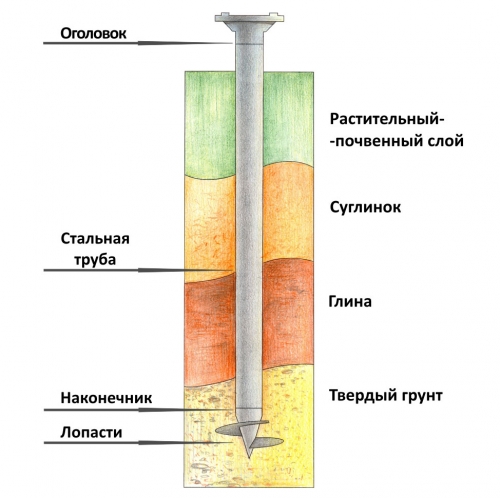

Схема залегания сваи

Схема залегания сваи.

  • висячие, распределяющие нагрузку через трение наружной поверхности опоры о почву;
  • сваи-стойки, которые распределяют и передают нагрузку на более устойчивый грунт.

По принципу расположения сваи можно разделить на следующие типы:

  • одиночные;
  • объединенные;
  • свайный куст.

Из материалов для устройства опор своими руками используют:

  1. Древесину твердых пород (дуб, лиственница, сосна, ель). Опоры изготавливают в виде столбов округлой (диаметр до 0,4м) или прямоугольной формы. Длина опор может достигать 8 м. Такой материал используют редко, так как дерево подвержено гниению и разрушению микроорганизмами и грибами без обработки специальными составами и антисептиками.
  2. Сталь. Этот материал обладает высокой прочностью и пластичностью. Недостатками стальных изделий являются: большой вес, значительные затраты, необходимость антикоррозионной обработки и наличия спецтехники.
  3. Железобетон. Это самый распространенный строительный материал, позволяющий изготовить изделия нужного размера непосредственно на строительной площадке. Он обладает большим сроком эксплуатации (до 100лет) и не требует значительных затрат на изготовление.

Исходя из широкого распространения и повсеместного применения железобетона, необходимо выяснить, как сделать фундамент своими руками из бетонных свай, объединенных висячим ростверком.

Вернуться к оглавлению

Алгоритм расчета стержневых опор

Схема системы отлива свайного фундамента

Схема системы отлива свайного фундамента.

Расчет несущей способности и нагрузок на набивной бетонный фундамент, на который действует ряд вертикально направленных сил, выполняют, исходя их нормативного сопротивления материалов опоры и сопротивления почвы под основанием стержней.

Расчет ведем по формуле: Р = 0,7х (Rн х F + U х 0,8(fiн х li), где

  • 0,7 — коэффициент, определяющий однородность почвы;
  • Rн — расчетное сопротивление почвы под опорой;
  • F — рабочая площадь опоры стержня;
  • U — расчетный периметр опоры;
  • 0,8 — коэффициент, определяющий условия работы;
  • fiн — расчетное сопротивление слоев почвы на наружной боковой поверхности опоры;
  • li — рабочая толщина части грунта, что воспринимает трение по площади боковой поверхности опоры.

Для того чтобы выполнить расчет, необходимо взять необходимые табличные значения Rн и fiн. При неоднородности слоев почвы, расчет сопротивления ведется для каждого слоя отдельно, а потом множиться на ранее известный периметр. К примеру, выполняя расчет для суглинков, применяют расчетное сопротивление в 1,3-2,2т/м.кв. Поэтому очень важно перед тем как начать любой расчет, выполнить геологический анализ почвы для нормативного определения его несущей способности и определения необходимых коэффициентов. Еще необходимо учитывать, что такой расчет необходимо сделать в соответствии с действующей нормативной документацией и СНиПами на свайный фундамент. Если вы не уверены в своих силах, то доверьте эти сложные вычисления строителям-профессионалам.

Вернуться к оглавлению

Подготовка и бурение отверстий для стержневых опор

Для устройства опор вам необходимо иметь следующие инструменты и оборудование:

Схема свайного монолитного фундамента

Схема свайного монолитного фундамента.

  1. Бур.
  2. Рулетка, уровень, угольник и другие измерительные инструменты.
  3. Комплект лопат (штыковая, совковая, породная).
  4. Ведра и корыто для раствора.
  5. Бетономешалка.
  6. Кельма.
  7. УШМ.
  8. Вязальное приспособление и специальные ножницы для резки арматуры.
  9. Вибрационная булава для уплотнения бетонной смеси.

Из материалов:

  1. Щебень, цемент, песок.
  2. Пиломатериалы.
  3. Арматура, 12-14 мм.
  4. Вода.
  5. Проволока вязальная.
  6. Рубероид или битумная мастика.

В первую очередь свайный фундамент своими руками предполагает цикл работ по бурению скважин нужных размеров и диаметра, их армирование и заливку бетонным раствором. Для выполнения буровых работ можно использовать обычный строительный бур и делать все операции своими руками.

Перед началом работ по бурению нужно составить ситуационный план на набивной фундамент в соответствии с проведенными вычислениями и анализом характеристик почвы. При этом должны быть учтены все статические и динамические нагрузки, которые могут возникнуть в процессе эксплуатации строения.

Схемы забивки свай

Схемы забивки свай: А — рядовая; Б — спиральная; В — секционная.

Максимальный диаметр ручного бура составляет 250 мм, что позволяет бурить отверстия глубиной до 4-6 м с использованием дополнительных секций. Также современные буры предоставляют возможность делать расширение в виде подпятника диаметром от 0,4 до 0,6 м в нижней части выработки.

В месте намеченного бурения делают углубление своими руками на штык лопаты. На буре делают разметку конечной точки бурения. Бурение производят по часовой стрелке, выбуренную почву по мере проходки извлекают из скважины. Сложные почвы взрыхляют штыковой лопатой, камни разбивают ломом или прутком арматуры.

Вернуться к оглавлению

Бетонирование отверстий под опоры

После окончания буровых работ необходимо сделать приспособления для устройства оголовков скважин. Для этого из кровельного рубероида делают цилиндры по внутреннему диаметру отверстия длиной около 250-300 мм. Эти приспособления послужат опалубкой и направляющими для заливки. После чего цилиндры вставляют в скважины своими руками.

Отказ от вышеуказанной опалубки сулит массу неприятностей в виде утечки бетонного молочка, увеличения шероховатости наружной поверхности опор и потери прочности оголовка сваи. После устройства оголовков изготавливают и опускают внутрь скважины арматурный каркас будущих столбов. Каркас вяжут вязальной проволокой, и состоит он из 3-4 вертикальных прутов строительной (8-12 мм) арматуры, соединенной поперечными горизонтальными связями с шагом 0,5-0,6 м. Верхняя часть арматуры должна выступать на 0,4-0,6 м для погружения в тело будущего ростверка. После закрепления арматурного каркаса, скважина заполняется раствором и уплотняется вибратором.

Далее переходят к устройству горизонтального ростверка, который предназначен для связи опор и равномерного перераспределения нагрузок на поверхность почвы и сваи. К самым распространенным типам ростверков можно отнести:

  1. Сборные.
  2. Монолитные.
  3. Сборно-монолитные.

По расположению над поверхностью земли ростверки делят на низкие и высокие. Низкие ростверки углубляют прямо в землю, а высокие — располагают над ее поверхностью. Для легкой постройки сечение ленты ростверка должно равняться 300(400) мм х 300(400) мм. Центральная ось ленты должна располагаться над центральной горизонтальной осью ряда свай. Перед заливкой ленты выполняют подсыпку и устройство опалубки из обрезной доски. Далее изготавливается арматурный каркас своими руками по проекту и укладывается внутрь опалубки на кирпичи. В опалубку заливают бетон М-200 и ждут до полного его высыхания и набора прочности (1-2 месяца).

Что еще необходимо знать:

  1. Не используйте фундамент на сваях при вероятностях горизонтального движения грунта и возможных его просадках.
  2. Сделайте специальные исследования и расчет почвы на устойчивость для исключения выдергивания сваи и опрокидывания строения.
  3. После затвердения ростверка сделайте его забирку.

Таким образом, при соблюдении всех рекомендаций и строительных норм, можно получить незаменимый и практически идеальный свайный фундамент в короткие сроки.

moifundament.ru

Свайный фундамент своими руками

Возведение фундамента – первый и ключевой этап работ по строительству самых разных зданий. От качества фундамента и грамотного подхода к подбору его типа напрямую зависит надежность и долговечность службы всего сооружения.

Одним из самых востребованных в малоэтажном загородном строительстве типов фундаментов является свайный фундамент. Свайную конструкцию очень часто выбирают, когда проектируют и возводят фундамент под баню.

свайный фундамент



Как убедиться, что вам подходит фундамент именно свайного типа?

Первый признак – это уровень промерзания грунта на вашем участке на глубину более 70 см.

Второй признак – компонентный состав грунта. Чтобы определить его, выкопайте вручную яму или пробурите садовым буром скважину глубиной до 2 метров. Если на дне скважины вы обнаружите песок, глину, суглинок или мелкий гравий, то вы поступили правильно, отдав предпочтение свайному фундаменту.

Подготовка и разметка территории

Строительную площадку необходимо очистить от мусора, растительности, мешающей проведению работ, а затем снять верхний слой почвы – травяное покрытие. Далее производят разметку внешнего и внутреннего периметра здания, а также внутренних несущих стен. Обязательные требования – расположение свай во внешних углах и на пересечении наружных и внутренних несущих стен. Промежуточные сваи располагают с шагом в 2 метра.  Чтобы степень заглубления свай, к глубине промерзания грунта на участке прибавляют 30-50 см.

Виды свай и способы их монтажа

сваи



  • Забивные сваи представляют собой уже готовые опорные элементы фундамента. Как правило, это железобетонные конструкции. Их заглубляют в грунт без подготовительных земляных работ, при помощи специального вибровдавливающего оборудования.
  • Буровые сваи – это тоже готовые опорные конструкции, но их помещают в заранее подготовленные скважины.
  • Набивные сваи – это опоры, которые формируются непосредственно в скважине, путем установки армирующего каркаса и дальнейшей заливки бетона. Этот метод – самый распространенный в частном загородном строительстве.
  • Винтовые сваи – это преимущественно металлические элементы, внешне похожие на гигантские сверла. Их ввинчивают в грунт при помощи специальных устройств. Сразу оговоримся, что винтовой фундамент – весьма дорогостоящий вариант, вследствие чего применяется достаточно редко.

Формирование набивных свай

буро-набивные сваи

Прежде всего, в отмеченных вами местах необходимо пробурить или выкопать вручную скважины. Их диаметр должен быть больше, чем запланированный вами диаметр свай.  На дно готовых скважин укладывают слой песка толщиной в 10-15 см, увлажняя его и тщательно утрамбовывая. Поверх песчаной подложки заливают слой бетона. Именно он станет подошвой набивной сваи.

Для создания самой сваи вам потребуется асбестоцементная труба диаметром от 200 мм. Ее устанавливают в скважину и слегка утапливают в бетонном растворе, пока последний еще не схватился. Труба должна располагаться строго в вертикальной плоскости. Иное допускается лишь в тех случаях, когда стройплощадка находится на склоне с большой разницей высот, а значит, велика вероятность сдвига верхних слоев почвы вследствие осадков и таяния снега.

Почему набивной свайный фундамент чаще всего возводят с применением асбестоцементных труб? Конечно, можно обойтись и без них, заливая бетон прямо в скважину. Однако асбестоцементные трубы придают конструкции свай большую прочность и предотвращают гниение. Кроме того, труба имеет гладкие наружные стенки, благодаря чему при вспучивании грунта движущиеся массы почвы не поведут за собой сваи, то есть ваша постройка не покосится.

И еще один полезный совет относительно асбестоцементных труб: перед погружением в скважину их лучше обработать строительной смазкой с минеральными добавками, чтобы предотвратить примерзание сваи к грунту.

набивные сваи своими руками

Зазор между трубой и стенками земляной скважины заполняют песчано-грунтовой смесью. Саму трубу сначала армируют: устанавливают в нее каркас из трех прутков арматуры диаметром от 6 мм, связанных стальной проволокой через каждые 50-60 мм. Очень важно, чтобы длина каркаса была больше, чем высота сваи. Определяя длину выступающей части прутков, используйте формулу: «толщина ростверка минус 2-3 см».

После этого переходят к следующему этапу — заливке бетона. Когда вся труба будет заполнена, ее накрывают оголовком из стального листа. Сваю можно считать готовой примерно через 2-3 суток.

Набивные сваи со скользящей опалубкой

Если вы все же не планируете использовать асбестоцементные трубы в качестве основы для свай, можно изготовить своими руками опалубку: свернуть трубку диаметром от 20 см из пластика, листового железа, толя или толстого картона, а затем для удобства приделать к верхней ее части ручки.

Опалубку помещают в скважину, внутрь нее устанавливают армирующий каркас. Зазор между опалубкой и стенками траншеи засыпают песчано-грунтовой смесью на высоту примерно 40 см. Далее в опалубку заливают бетон на такую же высоту. Слегка покачивая, опалубку аккуратно вытягивают из скважины на те же 40 см, а затем повторяют описанные выше этапы: уплотнение зазора и заливку бетона. Таким образом формируют всю сваю.

Объединение свай в цельную конструкцию

что такое свайный фундамент

Сваи – это лишь опорные элементы фундамента. Когда все они будут готовы, создается сам фундамент. Это можно сделать несколькими способами:

  • создать по намеченному вами контуру стен здания опалубку, а затем сформировать внутри нее армированный бетонный пояс;
  • использовать для создания ростверка уже готовые железобетонные балки, соединяя их сваркой или проволочной скруткой;
  • использовать деревянные балки.

Последним этапом станет обустройство гидроизоляции фундамента. После этого основание сооружения готово к дальнейшим этапам строительных работ.

Как видите, возведение свайных конструкций потребует от вас минимальных навыков и умений. В результате построенное вами здание будет надежно закреплено в глубинных слоях грунта, которые характеризуются высокой стабильностью и не промерзают даже в сильные холода.



stroykadoma.org

Свайный фундамент своими руками

Крепкий и дешевый свайный фундамент в последнее время получает отзывы все более и более привлекательные – в особенности среди банщиков. Ведь его основное преимущество в том, что на подобном нулевом уровне строить можно даже довольно солидные парные – и это на очень слабых и весьма непредсказуемых грунтах. Это глинистые пластичные и суглинистые почвы, различные растительные с торфом или огромным количеством перегноя, особые песковидные грунты с обилием различных пор и способностью очень быстро терять устойчивость при появлении повышенной влажности, а также так называемые плывуны – песчано-глинистые грунты с высоким содержанием воды. Не хило, да?

Свайный фундамент своими руками

А секрет тут спрятан в том, что нестабильным всегда остается исключительно верхний слой грунта. А сам фундамент на буронабивных сваях, например, возводится таким образом, чтобы нагрузка приходилась на гораздо более плотные и сильные нижние его слои – именно те, что находятся за чертой уровня промерзания. Также, свое значение имеет и большая плотность грунта – в случае если она на определенном участке была запредельной, то простой ленточный и даже особый столбчатый фундамент построить здесь будет просто невозможно. Или возможно, правда весьма дорого. А вот сваи можно легко просто забить. И, наконец, если вы пожелаете возвести баню в виде настоящего шедевра с колоннами, то здесь иметь смысл может только лишь проектирование так называемых свайных фундаментов.

Сваи и их главные преимущества

Многие и не догадываются что же такое сваи? Это специальные стержни, длина которых составляет от 3 до 6 метров, в полной зависимости от того, какая конструкция строения. Именно они и служат надежной опорой для будущей бани. Какие сегодня бывают сваи? Давайте рассмотрим этот вопрос поподробнее:

  • Есть забивные сваи, которые продаются уже готовыми – у них сильно заострен один конец. Правда вот забить их можно только при помощи специальной стройтехники.
  • Делают сваи также на месте, прямо в земле – для этого в грунте пробуриваются отверстия необходимой глубины, в них помещается вся арматура и затем заливается бетон. Это уже набивные бетонные или железобетонные сваи. Как много, например, необходимо будет буронабивных свай, стоящих по периметру бани, будет полностью зависеть от того, какого именно веса планируется сама парная – включая массу кровли, эксплуатационных нагрузок и перегородок.
  • Винтообразные сваи обладают узнаваемой формой сверла и закручиваются в землю вручную в буквальном смысле. Данный фундамент на винтовых сваях часто имеет довольно положительные отзывы – неспроста очень многие банщики научились изготавливать их своими руками, на специальных домашних станках.
  • Буровые железонабивные сваи – готовые крепкие железобетонные стержни, которые вставляются в приготовленные заранее скважины.

Сваи также подразделяют на два отдельных вида: висящие, на которые, как правило, распределяется вся нагрузка по известному принципу трения о грунт, а также сваи-стойки, которые передают данную нагрузку на тот достаточно плотный слой грунта, куда они и упираются. Зачастую, строя фундамент на сваях самостоятельно, банщики сочетают данные два способа.

сваи для фундаментаКасательно размещения свай в грунте, то они могут находиться:

  • В одиночном порядке, при этом выполняя функцию отдельной опоры.
  • Лентами, выстраиваясь в специальный ряд под несущей стеной и отлично распределяя всю нагрузку между собой.
  • Кустиками, под всеми несущими колоннами.

Располагают сваи вертикально, однако в очень редких случаях, в связи с особой подвижности почвы их ставят под каким-то определенным углом. К примеру, когда снега каждую весну в местности тает слишком много или же часто бывают дожди, то в таком случае очень велика вероятность того, что верхние слои земли попросту станут сдвигаться. Вот на подобных территориях и возводят сваи под конкретным наклоном.

Монтаж свайного фундамента

По материалу создания сваи на данный момент бывают:

  • Железобетонные, способные служить более одной сотни лет. Правда бетон для их производства необходимо брать не ниже М200. Делать их можно уже прямо на месте строительства в случае, если в наличии есть вся нужная техника.
  • Стальные – это крепкие трубы. Расход материала для них достаточно большой, да и для установки в почву без крана будет точно не обойтись. И – вполне обязательная обработка специальным противокоррозийным покрытием, иначе этот прочный фундамент начнет слишком быстро ржаветь.
  • Деревянные – ошкуренные ровные прочные бревна, длина которых составляет до 8,5 метров и диаметр — 35 см. Породы деревьев для них подходят именно хвойные. А точнее такие деревья, как лиственница, ель, сосна и пихта. Дешево, однако не сердито – подобные сваи с легкостью начинают тлеть в земле, в связи с чем данный фундамент нельзя назвать очень долговечным. Тем не менее, если обработать дерево особыми защитными составами, каких на сегодняшний день на рынках достаточно много, какого-то большого результата можно будет добиться – правда не на десятилетия. Стоит сказать также, что и на древней Руси существовал полноценный свайный фундамент: чертеж из древних документов мастеров показывает, что данный способ строительства фундамента издавна использовался в тех местностях, где постоянное затопление деревень было привычным делом.

Таким образом, свайный фундамент собственными руками под баню – это просто идеальный вариант на тех территориях, где грунт очень слабый и сильно сжимаемый. А в отличие от так называемого альтернативного столбчатого, его технология гораздо проще – ямы вырывать здесь не надо, как и делать обязательную опалубку. В случае фундамента из свай можно вполне обойтись без каких-либо специальных земляных работ: набивные сваи в землю загоняются специальной строительной техникой, все скважины для буронабивных делаются исключительно ручным строительным буром, ну а винтовые вообще закручиваются только вручную.

Современная технология строительства фундамента из свай

Касательно необходимой специальной строительной техники, то, в случае если процесс создания фундамента осуществляется с задействованием бура, то желательно выбирать его ручного типа – благодаря этому будет существенно уширена нижняя часть выбранной скважины. Так делается так называемая опорная пята для сваи, а, значит, их ставить можно меньше и ваш бетон экономится. Затем, если скважина нужна диаметром 60 см, то вполне целесообразнее применять моторизированные и электрические буры. Очень популярный на сегодняшний день вариант – это электрический ям-бур. Им бурят скважины для установки различных высоковольтных линий, причем глубиной почти до 4 метров.

Как только все скважины пробурены, необходимо изготовить трубы из обычного рубероида – диаметром будущей скважины, а также глубиной на 30 см больше глубины выбранной ямы.

Вы спросите зачем тут надо рубероид? Просто в момент схватывания без «трубы» ценное цементное молоко с легкостью и удивительной быстротой уйдет в землю, и никакой проектной прочности у вас, увы, уже, конечно же, не получится. Да и опасные морозные силы пучения намного больше действовать будут на шероховатую стену свай, а вовсе не на гладкую, которая получается именно благодаря рубероиду. Вот тогда у фундамента на обычных винтовых сваях недостатков не будет совсем.

Свайный фундамент армирование своими руками

Верхнюю часть трубы делать лучше из двух-трех прочных слоев, а потом их стягивать мягкой проволокой из стали, которая будет частью опалубки. После чего труба очень аккуратно вставляется в соответствующую скважину. Если на дне появилась вода, то ничего страшного. Однако, если ее больше, нежели четверть общего объема ямы, то желательно откачать на время – пока бетон будет заливаться.Для готовой ямы с рубероидом лучше всего сделать так называемый пространственный каркас из арматуры – хотя бы по два-три вертикальные арматурины около 6 мм диаметром, которые бы между собой крепились каждые 60 мм поперечинами. И рекомендуется заранее сделать подробный расчет свайного фундамента для того, чтобы точно знать, сколько именно потребуется арматуры. А вот станете ли вы делать ростверк – это уже полностью зависит от того, как тяжела будет ваша баня и каковы характеристики почвы. Вот и все основные секреты! Если придерживаться уже проверенной опытом технологии, то свайный фундамент своими руками недостатков иметь точно не будет – а вот прочностью и устойчивостью радовать будет еще весьма долго.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0 Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

  1. Понятие свайного фундамента
  2. Причины выбора свайных фундаментов
  3. Конструкции свайного фундамента
  4. Расположение и материалы свай
  5. Технология строительства свайного фундамента.
  6. Бурение скважины
  7. Бетонирование и армирование свай
  8. Устройство ростверка
  9. Ограничения в использовании свайного фундамента



Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

  • забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
  • буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
  • набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
  • винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.



По методу воздействия сваи бывают:

  • висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
  • стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.



По принципу расположения бывают сваи:

  • одиночные, которые выполняют роль отдельно стоящей опоры;
  • объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
  • объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.



Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

  1. Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
  2. Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
  3. Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.



Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

  • высота - не меньше 300 миллиметров;
  • при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует - толщине стены первого этажа, но не меньше 400 миллиметров.



Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней - приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее - ограничения, которые препятствуют их применению, а конкретно:

  • Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
  • При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.



Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.

strport.ru

Как закрыть свайный фундамент своими руками, технология, классификация, установка, обвязка, забирка, преимущества, недостатки, гидроизоляция, контроль качества и приемка оснований здания: инструкция, фото и видео-уроки, цена

Свайный фундамент – это ряд заглубленных в грунт столбов, соединенных между собой общей плитой или связанных балками (ростверком). Он применяется на грунтах с низким расположением плотных несжимаемых слоев, позволяя избежать трудоемких земляных и бетонных работ без потери надежности возводимого сооружения.

Бревенчатый дом на сваях

Бревенчатый дом на сваях

Но не только качественные показатели грунта могут стать поводом для того, чтобы использовать свайные фундаменты. Их применение распространено повсеместно, так как позволяет избежать лишних расходов и трудозатрат, ускорить время строительства. А для частного застройщика именно цена и скорость нередко становятся решающими факторами.

Виды свайных фундаментов

Классификация свайных фундаментов достаточно сложна. Такие конструкции классифицируют по разным параметрам: по материалу свай и способу их изготовления, характеру работы в грунте, наличию пустот, форме профиля.

Классификация по материалу

Сваи бывают:

  • Деревянными – в основном это стволы деревьев хвойных пород, очищенные от коры и сучьев;
  • Металлическими;
  • Бетонными и железобетонными.

По способу изготовления и погружения

Здесь различают три основных вида:

  • Забивные – погружаются в грунт (без его предварительной выемки) с помощью специальных сваезабивных машин;
Забивные железобетонные сваи

Забивные железобетонные сваи

  • Набивные – изготавливаются путем заполнения сделанной в грунте скважины бетонной смесью;
  • Винтовые сваи для фундамента представляют собой металлические стержни с винтовой нарезкой, позволяющей «вкручивать» их в грунт.

По характеру работы

В зависимости от того, каким образом свайный фундамент передает нагрузку на основание, сваи делятся на:

  • Опорные, т.е. опирающиеся на плотные слои основания;
  • Висячие – не достигающие плотных слоев и передающие всю нагрузку на грунт боковыми поверхностями.

Устройство фундамента

  Реклама



Установка свайного фундамента своими руками может осуществляться разными способами. Выбор во многом зависит как от типа грунта, так и от вида постройки и её эксплуатационной нагрузки.

Например, под баню или легкий каркасный дом можно забить деревянные сваи, предварительно обработав их от гниения.

Обратите внимание. На нижний заостренный конец надевается металлический конус, а на верхний – металлический оголовок, предотвращающий разрушение древесины от действия ударной силы.

Забивка свай с помощью копрового агрегата

Забивка свай с помощью копрового агрегата

Однако для забивки таких свай придется арендовать спецтехнику, что не всегда возможно и рационально. Поэтому чаще в индивидуальном строительстве применяется технология свайного фундамента из набивных свай с металлическим или монолитным железобетонным ростверком.

Изготовление набивных свай

Бурение скважин может осуществляться как механизированным способом, так и вручную, с использованием садового бура с удлиняющими секциями.

Ручной бур

Ручной бур

Затем в готовую скважину устанавливается труба нужного диаметра либо её стенки закрываются «рубашкой» из оцинкованной стали или нескольких слоев рубероида. Такой чехол необходим как для гидроизоляции, так и для предотвращения впитывания в грунт цементного молочка в процессе заливки скважин бетоном.

Для справки. Гидроизоляция свайного фундамента – обязательный этап. Готовые железобетонные сваи получают такую защиту ещё на стадии изготовления путем смешивания бетона со специальными добавками. Деревянные сваи обрабатываются гидроизоляционными пропитками. А защитить набивные сваи можно, только используя защитную оболочку.

Следующий этап – установка в скважины арматурного каркаса, изготовленного из нескольких металлических прутков. Он должен быть длиннее сваи на высоту ростверка, так как впоследствии послужит связующим звеном между двумя этими составляющими фундамента.

Оболочка из рубероида и арматурный каркас

Оболочка из рубероида и арматурный каркас

Наконец, в скважины слоями заливается бетон, каждый слой уплотняется штыкованием.

Устройство монолитного ростверка

Чтобы сделать свайно-винтовой фундамент более надежным, отдельные сваи нужно связать в единую конструкцию ростверком. Он же послужит и основанием для возведения стен, и элементом, принимающим на себя всю нагрузку и равномерно распределяющим её на фундамент.

Обратите внимание. При строительстве каркасных или деревянных домов можно обойтись без ростверка – его роль возьмут на себя нижние венцы или горизонтальные брусья каркаса. Но в некоторых случаях может потребоваться обвязка свайного фундамента для предотвращения расшатывания свайной лунки. Это может происходить при неравномерном составе грунта или если часть свай выступает высоко над землей.

На фото виден обвязочный каркас из соединяющих сваи по диагонали швеллеров

На фото виден обвязочный каркас из соединяющих сваи по диагонали швеллеров

Ростверк может располагаться как на уровне нулевой отметки, так и ниже или выше неё. От его положения зависит технология изготовления. Кроме того, при низком положении ростверка обвязка свай не нужна.

  • Для устройства высокого ростверка опалубка устанавливается на оголовки свай, внутри неё монтируется арматурный каркас, который связывается с выпусками арматуры, заложенной в тело свай. Затем в опалубку заливается бетон.
  • Перед тем как закрыть свайный фундамент низким ростверком проводятся земляные работы – выкапывается траншея по осям здания. На её дне устраивается песчаная подушка, а вдоль стенок траншеи устанавливается опалубка. Дальше все как в предыдущем случае: армирование и заливка бетона.
Подготовка ростверка к заливке

Подготовка ростверка к заливке

Ширина ростверка должна быть больше толщины стен с учетом последующей наружной отделки. Его высота зависит от нагрузки, но не должна быть менее 30 см.

Следует отметить, что контроль качества и приемка свайных фундаментов должны осуществляться поэтапно: после изготовления или забивки свай и после устройства ростверка. Если эти работы велись наемной организацией, то исполнители должны присутствовать при приемке и своевременно устранить дефекты.

Расчет свайного фундамента

Выберите тип ростверка:

Параметры ростверка:

Параметры столбов и свай:

Расчет арматуры:

Расчет опалубки ростверк:

Рассчитать

Результаты расчетов

Фундамент:

Общая длина ростверка: м.

Площадь подошвы ростверка: м2.

Площадь внешней боковой поверхности ростверка: м2.

Общий объем бетона для ростверка и столбов (с 10% запасом): м3.

Вес бетона: 22266.02 кг.

Нагрузка на почву от фундамента в местах основания столбов: кг/см2.

Расчет арматуры ростверка:

Расчет арматуры для столбов и свай:

Минимальный диаметр поперечной арматуры (хомутов): мм.

Максимальный шаг поперечной арматуры (хомутов) для ростверка: мм.

Общий вес хомутов: кг.

Опалубка:

Минимальная толщина доски при опорах через каждый 1 метр: 33.54 мм.

Максимальное расстояние между опорами: 1.00 м.

Количество досок для опалубки: шт.

Периметр опалубки: м.

Объем досок для опалубки: м3.

Примерный вес досок для опалубки: кг.

Утепление и оформление

Низкий ростверк выглядит и работает так же, как ленточный фундамент. Если же фундамент из свай своими руками был выполнен с высоким ростверком, то между ним и уровнем земли образуется свободное пространство. Его необходимо закрыть, чтобы изолировать подполье дома от холода, сырости и ветра, сохранить в нем тепло. Это особенно важно для домов с деревянными полами, которые быстро начнут гнить из-за излишней сырости, скапливающейся в подполье.

Для этого делается забирка свайного фундамента – ограждение между выступающими над землей частями свай.

Забирка из цокольных панелей под кирпич

Забирка из цокольных панелей под кирпич

Высота подпольного пространства и, соответственно, забирки, должна быть не менее 30 см, чтобы обеспечить его нормальную вентиляцию. Для проветривания в забирке оставляются вентиляционные отверстия, которые на зиму закрываются.

Для её устройства можно использовать самые разные материалы: кирпич, камень, доски, цокольный сайдинг и т.д. При необходимости цоколь утепляется теплоизоляционными материалами.

Плюсы и минусы

У каждой конструкции, каждого материала есть сильные и слабые стороны. Свайный фундамент – не исключение. И прежде чем приниматься за строительство, их нужно изучить.

Преимущества свайного фундамента:

  • Возможность устройства в любое время года;
  • Пригодность для любых видов строений: малоэтажных и многоэтажных, кирпичных, каркасных, деревянных и т.д.;
  • Возможность устройства на площадке со сложным наклонным рельефом;
Только сваи позволят вам построить дом на склоне без серьезных затрат

Только сваи позволят вам построить дом на склоне без серьезных затрат

  • Сжатые сроки монтажа;
  • Экономия на используемых материалах и земляных работах;
  • Высокая несущая способность даже на недостаточно прочных грунтах;
  • Небольшая усадка;
  • Сохранение окружающего ландшафта.

Говоря о достоинствах, нужно учитывать тип свай. Например, забивные вряд ли позволят вам сэкономить, так как потребуют использования специальной строительной техники, аренда которой обходится недешево. А набивные не рекомендуется изготавливать в холодное время года.

Другие недостатки свайного фундамента – это сложность применения на слабонесущих грунтах и невозможность устройства капитального цокольного этажа, подвального помещения или подземного гаража.

Заключение

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Эта наглядная инструкция подскажет вам, как сделать свайный фундамент своими руками, если вы хотите сэкономить на самом дорогостоящем этапе строительства (узнайте также как делают фундамент на буронабивных сваях с монолитным ростверком).

ofundamentah.com
