Бзн24: Блоки зажимов наборных БЗН24 — АО «ЧЭАЗ»

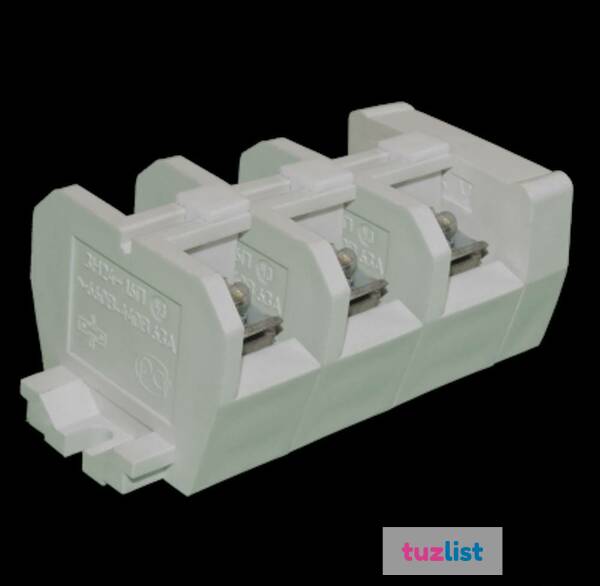

Блок зажимов наборных БЗН24

Блок зажимов наборных серии БЗН24 предназначен для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением от 6 до 660 В частоты 50 Гц и 60 Гц и постоянного тока напряжением от 6 до 440 В и применяется как комплектующее изделие в стационарных установках.

Зажимы ЗН24-16П63 выпускаются типа 3 по ГОСТ 25154 для установки на рейку типа Р1 и на плоскость. При наборе зажимов ЗН24-16П63 в блоки (БЗН24-16П63) более трех необходимо каждый второй или третий зажим крепить винтом.

Климатическое исполнение У3 и Т3 по ГОСТ 15150 — 69. Блоки также пригодны для эксплуатации в условиях УХЛ4.

Типоисполнения блоков зажимов приведены в таблице 1.

Выводы блоков зажимов «под винт» допускают следующее подсоединение в соответствии с таблицей 1:

  • одной или двух медных однопроволочных неоконцованных жил сечением 0,35-16 мм2 без изгибания в кольцо, не превышающим номинальное сечение зажима блока;
  • одной или двух медных многопроволочных жил сечением 0,35-16 мм2, оконцованных наконечником;
  • одной или двух медных многопроволочных жил сечением 25-185 мм2, оконцованных наконечником.
  • одной или двух однопроволочных алюминиевых, алюмомедных или из алюминиевых сплавов неоконцованных жил сечением 2,5-16 мм2, без изгибания в кольцо, не превышающим номинальное сечение зажима блока;
  • одной медной однопроволочной или многопроволочной жилы и одной алюминиевой, алюмомедной или из алюминиевых сплавов однопроволочной жилы с суммарным сечением, не превышающим номинальное сечение зажима блока, неоконцованных наконечником, без изгибания в кольцо, одинаковых сечений или с разницей в один размер.

Выводы зажимов и блоков зажимов под «пайку» допускают подсоединение одной и более жил (в соответствии с таблицей 1) с суммарным сечением, не превышающим максимально допустимого сечения зажима или блока зажимов. При этом допускается подсоединение только медных проводников с однопроволочными или многопроволочными жилами.

Таблица 1

Тип блока зажимов

Кол. зажимов в блоке, шт.

Конструк-тивное исполнение блока

Ном. ток, А

Ном. сечение зажима, мм2

Сечение подсоединяемых жил, мм2

Диаметр контакт-ного болта, мм2

мини-мальное

макси-мальное

БЗН24-16П63-В/В-1

1

Винт-винт

63

16

2,5

16

М5

БЗН24-16П63-В/В-2

2

БЗН24-16П63-В/В-3

3

БЗН24-50П100-К/К-2

2

Под кабельный наконечник

100

50

20

2х25

М6

БЗН24-50П100-К/К-3

3

БЗН24-50П100-К/К-4

4

БЗН24-70П250-К/К-2

2

250

70

25

2х35

М8

БЗН24-70П250-К/К-3

3

БЗН24-70П250-К/К-4

4

БЗН24-140П400-К/К-2

2

400

140

70

2х70

М10

БЗН24-140П400-К/К-3

3

БЗН24-140П400-К/К-4

4

БЗН24-300П630-К/К-2

2

630

300

95

2х150

М12

БЗН24-300П630-К/К-3

3

БЗН24-300П630-К/К-4

4

Блоки зажимов БЗН24 на ток 63 А могут исполняться с любым количеством зажимов в блоке.

НТД — ТУ16-91 ИГФР.687222.035 ТУ.

В заказе необходимо указать:

  • Тип блока зажимов.
  • Климатическое исполнение и категорию размещения по ГОСТ 15150-69
